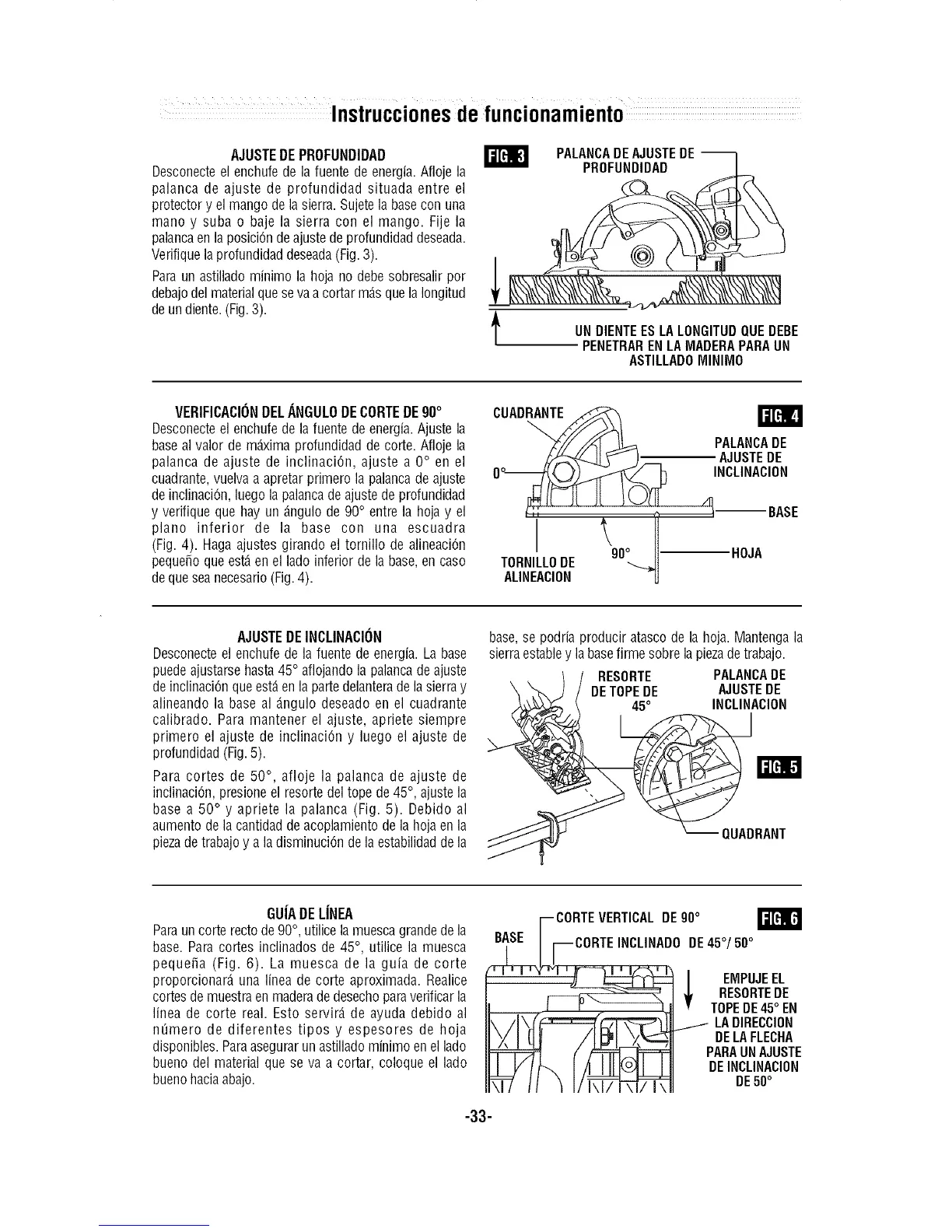

AJUSTEDE PROFUNDIDAD
Desconecteel enchufede la fuente de energia.Afloje la
palanca de ajuste de profundidad situada entre el
protector y el mango de lasierra. Sujetela basecon una
mano y suba o baje la sierra con el mango. Fije la
palancaen la posici6n de ajuste deprofundidad deseada.
Verifiquela profundidad deseada(Fig.3).
Para un astillado minimo la hoja no debe sobresalir por
debajodel material quese vaa cortarm_s que la Iongitud
de un diente.(Fig.3).
PALANCADEAJUSTEDE --
PROFUNDIDAD
f
UNDIENTEESLALONGITUDQUEDEBE
PENETRARENLAMADERAPARAUN
ASTILLADOMINIMO
VERIFICACIONDELANGULODECORTEDE90°
Desconecteel enchufede lafuente de energia. Ajuste la
baseal valor de m_xima profundidad de corte. Afloje la
palanca de ajuste de inclinaci6n, ajuste a 0° en el
cuadrante,vuelva a apretar primero lapalancade ajuste
de inclinaci6n, luegolapalancade ajuste de profundidad
y verifique que hay un _ngulo de 90° entre la hoja y el
piano inferior de la base con una escuadra
(Fig. 4). Haga ajustes girando el tornillo de alineaci6n
peque_oque est_en el ladoinferior de la base,en caso
de que seanecesario(Fig.4).
_///,,x__ PALANCA DE
_._- tt _'f )-- •AJUSTEDE
0°_ /n INCLINACION
t ',', ,*, _-- BASE
TORNILLODE 90 HOJA
ALINEACION
AJUSTEDEINCLINACION
Desconecteel enchufede la fuente de energia. La base
puedeajustarse hasta45° afiojando la palancade ajuste
de inclinaci6n que est_en la partedelanterade lasierra y
alineando la base al _ngulo deseado en el cuadrante
calibrado. Para mantener el ajuste, apriete siempre
primero el ajuste de inclinaci6n y luego el ajuste de
profundidad(Fig.5).
Para cortes de 50° , afloje la palanca de ajuste de
inclinaci6n, presione el resorte del tope de 45°, ajuste la
base a 50 ° y apriete la palanca (Fig. 5). Debido al
aumento de la cantidadde acoplamientode la hoja enla
piezade trabajoy a la disminuci6n de la estabilidadde la
base,se podria producir atasco de la hoja. Mantenga la
sierra establey labasefirme sobre lapiezade trabajo.
RESORTE PALANCADE
DETOPEDE AJUSTEDE
45° INCLINACION
m
QUADRANT
GUIADE LINEA
Paraun corte rectode 90°, utilice lamuesca grandede la
base. Paracortes inclinados de 45°, utilice la muesca
peque_a (Fig. 6). La muesca de la guia de corte
proporcionar_ una linea de corte aproximada. Realice
cortes de muestraen maderadedesechoparaverificar la
linea de corte real. Esto servir_ de ayuda debido al
nQmero de diferentes tipos y espesores de hoja
disponibles. Paraasegurarunastillado minimo en el lado
bueno del material que se va a cortar, coloque el lado
buenohaciaabajo.
CORTEVERTICALDE90°
CORTEINCLINADODE45°/50 °
/ EMPUJEEL
_r RESORTEDE
v TOPEDE45°EN
LADIRECCION
DELAFLECHA
ARAUNAJUSTE
EINCLINACION
DE50°
-33-
