Si un cordon de rallonge
s'avère nécessaire, vous
devez utiliser un cordon avec conducteurs de
dimension adéquate pouvant porter le courant
nécessaire à votre outil. Ceci préviendra une chute
excessive de tension, une perte de courant ou une
surchauffe. Les outils mis à la terre doivent utiliser
des cordons de rallonge trifilaires pourvus de fiches à
trois broches ainsi que des prises à trois broches.
REMARQUE : Plus le calibre est petit, plus le fil est
gros.
DIMENSIONS DE RALLONGES RECOMMANDÉES
OUTILS 120 VOLTS COURANT ALTERNATIF
AVERTISSEMENT
!
Intensité
nominale
de l’outil
Longueur en pieds
Longueur en mètres
3-6
6-8
8-10
10-12
12-16
18 16 16 14 .75 .75 1.5 2.5
18 16 14 12 .75 1.0 2.5 4.0
18 16 14 12 .75 1.0 2.5 4.0
16 16 14 12 1.0 2.5 4.0 —
14 12 — — — — — —
25 50 100 150 15 30 60 120
Calibre A.W.G.
Calibre en mm
2
La mise à la terre
incorrecte risque de
causer des chocs, des brûlures ou l’électrocution.
Pour éviter le risque de choc électrique ou
d’électrocution, il importe que cet outil soit relié à la
terre lorsqu’il est à l’état de marche. L’outil est équipé
d’un cordon à trois conducteurs homologué et d’une
fiche type de terre trois broches pouvant s’adapter à
la prise de protection de terre appropriée. N’enlevez
pas la broche de mise à la terre de la fiche trois
broches. Le conducteur vert (ou vert et jaune) du
cordon est celui qui est relié à la terre. Ne reliez
jamais le fil vert (ou vert et jaune) à une borne
d’alimentation. Votre outil est conçu pour fonctionner
sur un circuit de moins de 150 volts et est équipé
d’une fiche qui est représentée à la fig. « A ».
On peut utiliser un adaptateur, fig. « B » et « C », pour
brancher les fiches « A » aux prises à deux entrées.
L’appendice rigide de couleur verte au-dessous de
l’adaptateur doit être mise à la terre à une masse
permanente telle qu’une boîte de sortie adéquatement
mise à la terre.
REMARQUE : Selon le code canadien, l’emploi de
l’adaptateur de terre, fig. « C » est interdit au Canada.
Par conséquent, les directives quant à son mode
d’emploi ne concernent pas le Canada.

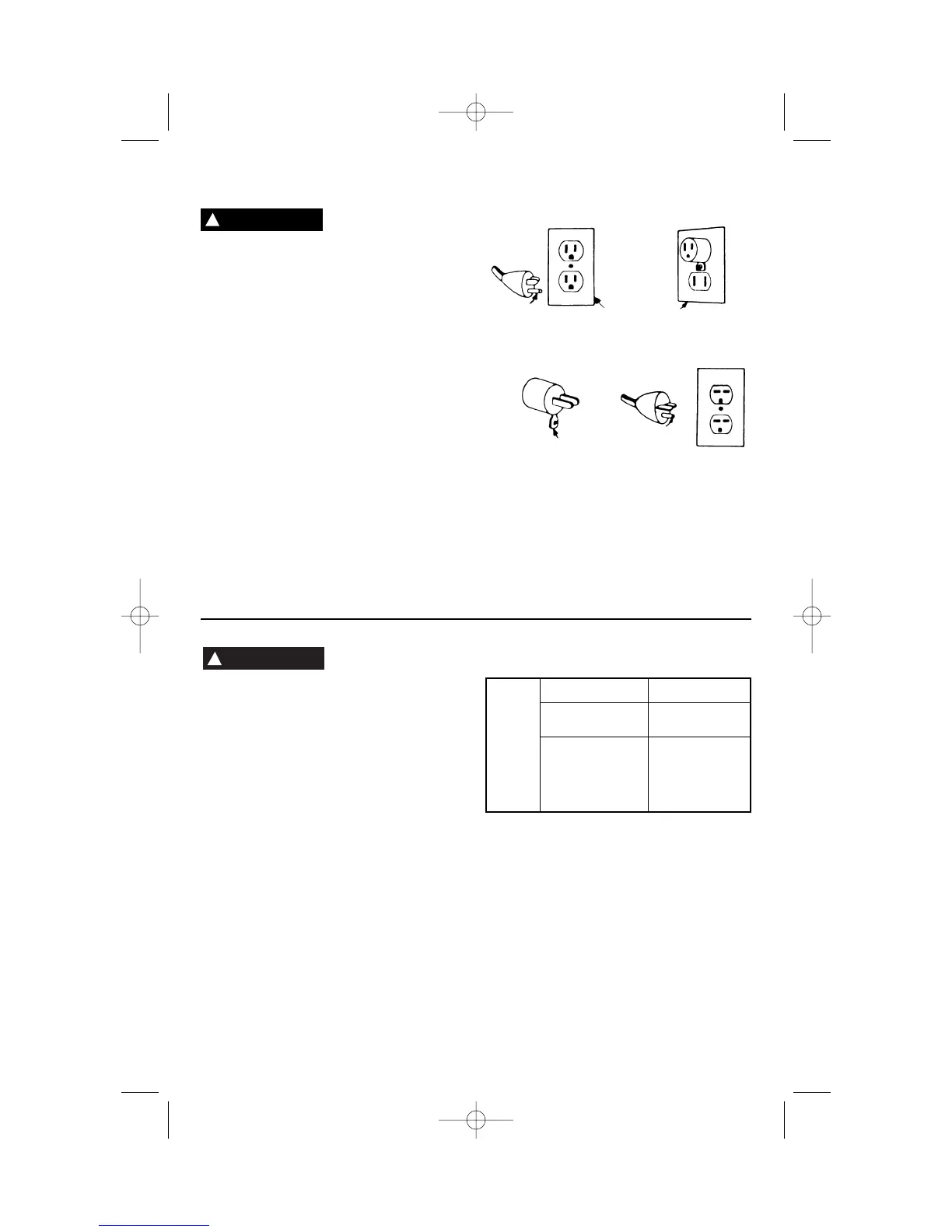

Instructions de mise à la terre des outils équipés de fiche trois broches
Dans le cas d’un outil destiné à circuit de 150 à 250
volts, il est équipé d’une fiche représentée à la fig. « D
». Aucun adaptateur n’est disponible dans ce cas.
Broche avec
prise de terre
FIG. D
Appendice de mise
à la terre
Adaptateur
FIG. C
Couvercle de prise
reliée à la terre
FIG. B
Broche avec
prise de terre
FIG. A
AVERTISSEMENT
!
