Montážní údaje pro zásobník TV bez solární smyčky
200-300 R/C, 200-300 R, 360 C – 6 720 801 192 (2017/07)
45
5 Montážní údaje pro zásobník TV bez solární
smyčky
Dvouplášťový zásobník teplé vody, nerezová ocel (R) nebo měď (C).

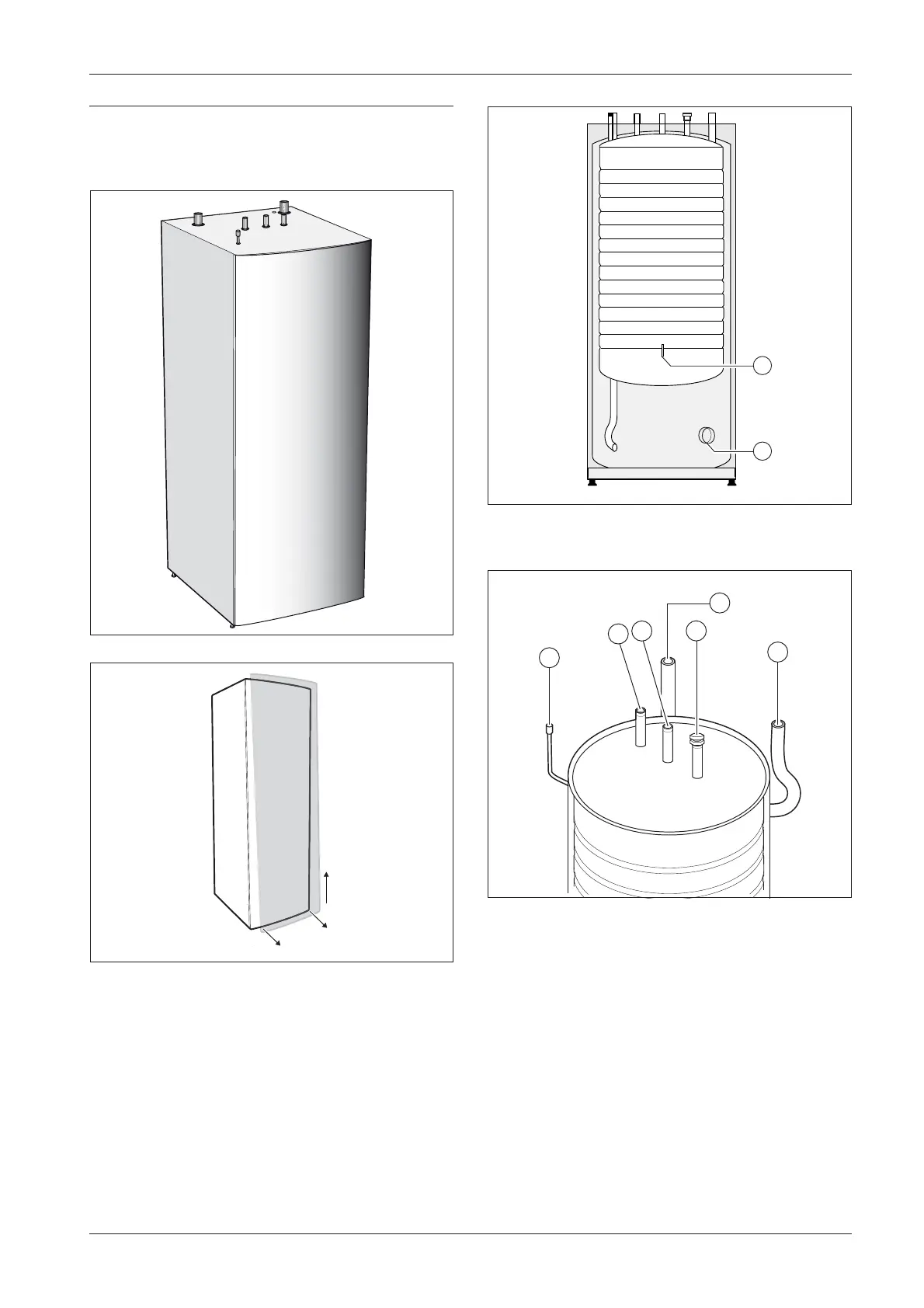

Obr. 97 200-300 R/C
Obr. 98 Odebrání čelního krytu
[1] Zatáhněte za dolní část čelního krytu.
[2] Poté vysuňte čelní kryt směrem nahoru.
Obr. 99 200-300 bez solární smyčky
[1] Čidlo teploty T3
[2] Připojení elektrického topného tělesa (DS 300)
Obr. 100 Horní připojení
[1] Odvzdušnění
[2] Teplá voda
[3] Studená voda
[4] Anodová trubice
[5] Zpátečka k tepelnému čerpadlu
[6] Přívod od tepelného čerpadla
6720646738-00.1I
6720646738-09.1I
6720646738-05.1I
1
2
6720646738-06.1I
1
2
3
5
6
4
