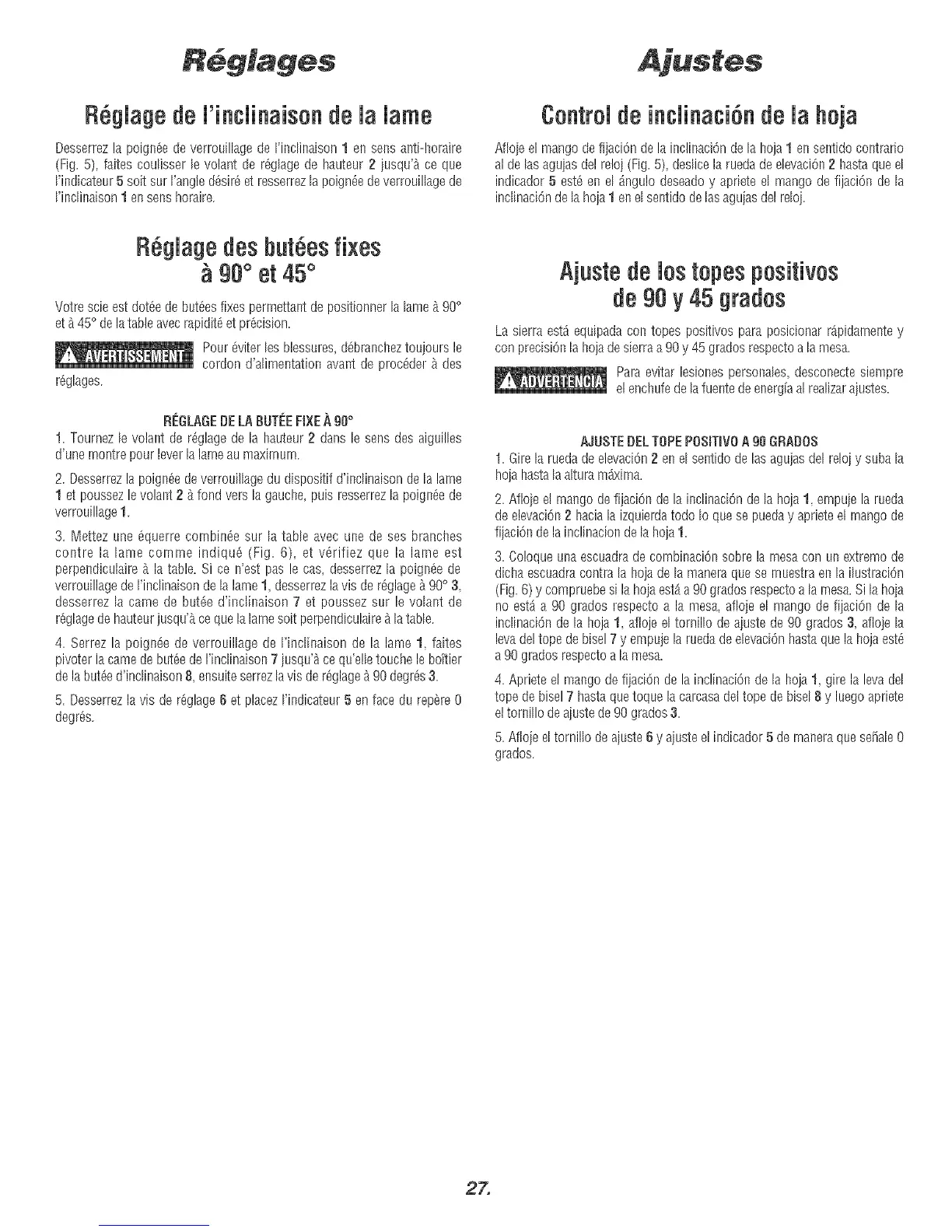

R g[age deFind[ha[sonde[a lame
Desserrezla poignae de verrouiilage de rindinaison 1 en sens anti-horaire
(Fig. 5), faites coulisser le volant de r6gIagede hauteur 2 iusqu'_ ce que
rindicateur 5 soit sur I'angled_sir6et resserrezla poign6edeverrouillagede
rindinaison 1 ensenshoraJre.
ControMdeindinaci6n deMahoja
Afloieelmangodefijaci6ndelainclinaci6ndelahoja1 ensent[docontrar[o
aldelasagujasdelre!oj(Fig.5), desIicelaruedadedevaci6n2 hastaqueel
indicador5 est8en el _ngulodeseadoy aprieteel mangodefijaciOndela
indinaci6ndelahoiaIen elsentidodelasaguiasdelrdo].
R6gMagedesbut6esfixes
90° et 45°
Votre scieest dot_ede buttes fixesperrnettantde positionnerla lame_ 90°
et_ 45° de latableavecrapidit_et precision.
Pour_viter les blessures,d_brancheztoujours le
cordon d'alirnentation avant de preceder _ des
r_glages.
REOLAGEDELA BUTEEFIXEA 90°
1. Tournez [evolant de r6glage de la hauteur2 dans le sens des aigu[lles
d'une rnontrepour leverla lameau maximum.
2. Desserrezla poign6edeverrouillage du dispositif d'incIinaisondela lame
1 et poussezle volant 2 _ fond vers la gauche, puts resserrezla poign_ede
verrouillage1.
3, Mettez une _querre cornbin6e sur la table avec une de ses branches
centre la lame comme indiqu6 (Fig. 6), et v6rifiez que la lame est
perpendJculaireb, la table. Si ce n'est pas le cas, desserrezla poign_e de
verrouillage deHncIinaisonde la lame1, desserrezlavis de raglage_ 90° S,
desserrez la came de but6e d'inclinaison 7 et poussez sur le volant de
r_glagedehauteurjusqu'_ce que lalamesoit perpendiculaire_ la table.
4. Serrez la poign6e de verrouillage de rincIinaison de la lame 1, faites
pivoter lacame de bLIt6ede rincIinaison7 iusqu'_ ce qu'e!letouche le bottler
dela butOed'inclinaison8, ensuiteserrezlavis de r_glage_ 90 degr_s3.
5. Desserrezlavis de r_glage6 et placezrindicateur 5 en face du rep6re0
degr_s.
AjustedeMostopespositives
de90y45 grades
La sierra est_ equipadacon topes positives para posicionar rApidamentey
conprecisionla hojadesierraa 90 y 45 gradesrespectoa la mesa.
Para evitarlesiones personaIes,desconectesiempre
el encbufede lafuentede energ[aal realizaraiustes.
AJUSTEDELTOPEPOSITmVOA 98GRADOS
1. Girela rueda deelevaci6n2 en el sent[dode las agujasdel rdoi y suba la
hoiahastala alturamdxirna.
2.Afloje el mango defijaciOnde la indinaci6n de [ahoja 1, empuje la rLleda
deelevacJ6n2 haciala izquierdatodo Ioque se pueday aprieteel rnangode
fiiaci6n dela [nc!inaciondela hoia1,
3.Co!oqueunaescuadradecombinaciOnsobrela rnesacon Lmextremede
dichaescuadracontralahojadelamaneraquesernuestraenla[lustraci6n
(Fig.6)y compruebesi lahojaestAa90gradesrespectoalarnesa.Sih hoja
no estda 90 gradesrespectoa la mesa,afloieel mangodefiiaci6ndela
incIinaci6ndela hoja1, aflojeeltornillodeaiustede90 grades3,aflojela
levadeltopedebisel7y empujelaruedadeelevaci6nhastaquelahojaest6
a90gradesrespectoalamesa.
4. Apriete el mango defiiaciOnde la [nclinaciOnde la hoja1, gire la levadd
tope de bisel7 hasta quetoque la carcasadel tope debJsd8 y luego apriete
eltorn[llo deaiustede90 grades3.
5.Afloieeltornillodeaiuste6y aiusteel[ndicador5 dernaneraquese_ale0
grades.
27.
