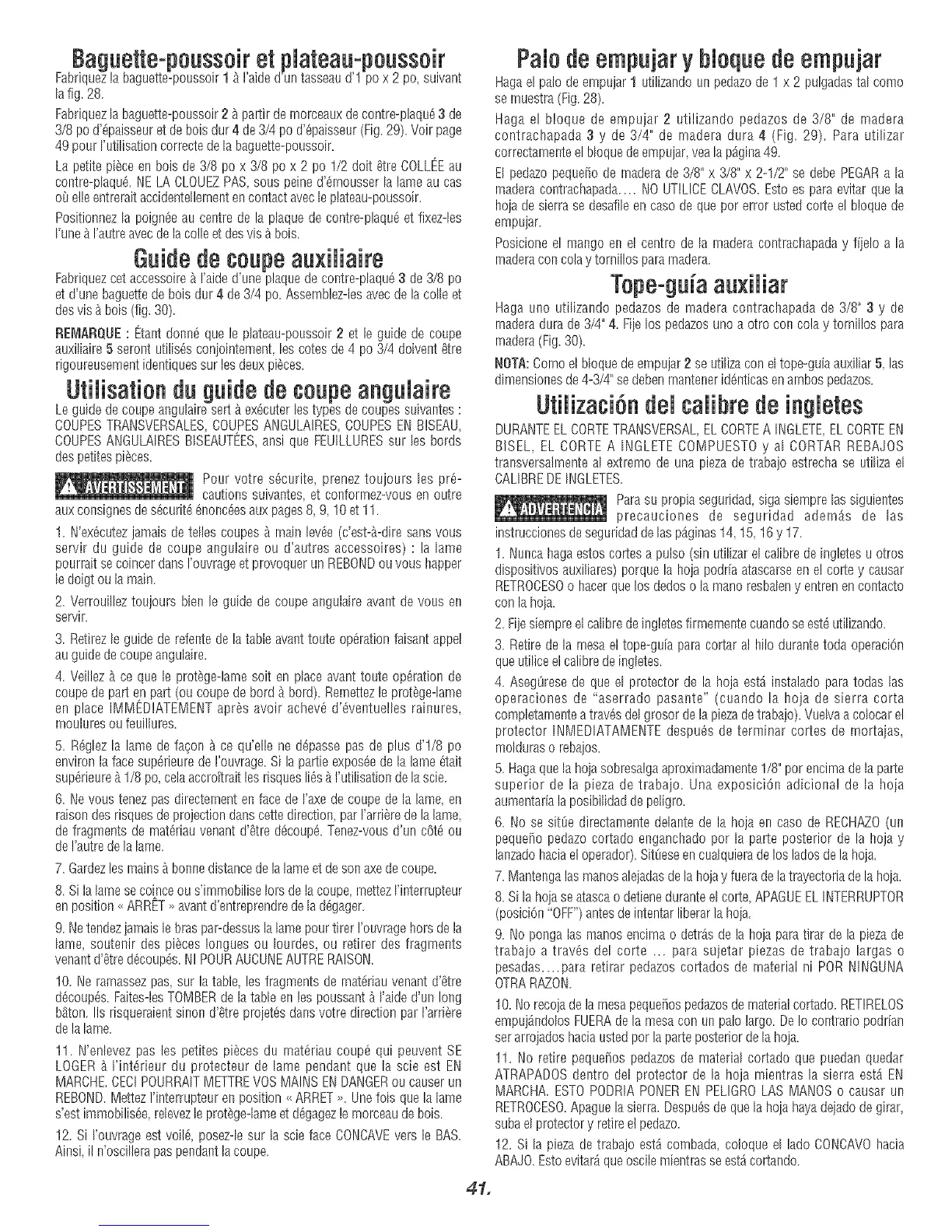

Baguette°poussoiretpiateau°poussoir
Fabriquezla baguette-poussoir1 _ I'aidedun tasseaud'l pox 2 po, suivant
la fig.28.
Fabriquezla baguette-poussoir2 _ partir demorceauxdecontre-plaqu_3 de
3/8 po d'dpaisseuret debois dur 4 de3/4 po d'Spaisseur(Fig.29).Voir page
49 pour rutilisation correctede la baguette-poussoir.
La petitepiSceen bois de 3/8 pox 3/8 pox 2 po 1/2 dolt _tre COLLEEau
contre-pIaquS.NELA CLOUEZPAS,sous peined'6rnousser la lame au cas
oQe!leentreraitaccidentellementencontactavecle plateau-poussoir.
Positionnezla poignSeau centre de la plaquede contre-plaqudet fixez-les
rune AI'autreavecde laco!leet desvis_ bois.
GuidedecoupeauxiMiaire
Fabriquezcet accessoire_ raide d'une plaquede contre-plaqu63 de3/8 po
et d'une baguettede bois dur 4 de3/4 po.Assemblez-lesavecde la colle et
desvis_ bois (fig. 30).
RE[vIARQIJE: Etarlt donn_ que le pIateau-poussoir2 et le guide de coupe
auxiIiaire5 seront utilis6s coniointement les cotesde 4 po 3/4 doivent 8tre
rigoureusement[dentiquessur les deuxpisces.
UtiMisationduguidedeceupeangulaire
Le guidedecoupe anguIairesert _ exScuterlestypes de coupessuivantes•
COUPESTRANSVERSALES,COUPESANGULAIRES,COUPESEN BISEAU,
COUPESANGULAIRESBISEAUTEES,ansi que FEUILLURESsur les bords
despetitespi_ces.
Pour votre s6curite, prenez toujours les pr_-
cautionssuivantes,et conforrnez-vousen outre
auxconsignesde s_curit6_nonc6esauxpages8, 9, 10et 11.
1. N'ex_cutezjamais deteIles coupes _ rnain levee(c'est-_-dire sansvous
servir du guide de coupe anguIaire ou d'autres accessoires) : la lame
pourrait se coincerdans rouvrageet provoquerun REBONDouvous bapper
le doigt ou la main.
2. Verrouilleztoujours bien le guide de coupe angulaireavant devous en
servir.
3. Retirezle guide de refentede la table avanttoute operationfaisant appel
auguide decoupeangulaire.
4. VeiIlez_ ce que le protSge-lamesoit en place avant toute operation de
coupede part enpart (ou coupe de bord _ bord). Rernettezle protege-lame
en place IMMEDIATEMENTaprSs avoir achev_ d'6ventuelles rainures,
rnouluresoufeuillures.
5. R6glez[a lame de fagon _ ce qu'elle ne d6passe pas de plus d'!/8 po
environ la facesup6rieure de I'ouvrage.S[ la partieexpos6edela lame _tait
sup6rieure_ 1/8 po,cetaaccro_traitles risquesl[6s_tI'utilisationdela scie.
6. Nevous tenez pas directementen face de raxe de coupe de la lame,en
raisondes risquesde projection danscette direction,par rarriSre dela lame,
de fragmentsde mat_riauvenant d'6tred_coup6.Tenez-vousd'un cOt_ou
deI'autredela lame.
7.Gardezles rnains_ bonnedistancedela lame et desonaxedecoupe•
8. Si laWne se coinceous'immobiIise Iors de la coupe,mettezHnterrupteur
enposition <<ARRET>,avant d'entreprendredela d_gager.
9. Netendezjamaisle bras par-dessuslalame pourtirer I'ouvragebors dela
lame, soutenir des pi6ces Iongues ou Iourdes, ou retirer des fragrnents
venant d'etred_coup6s•M POURAUCUNEAUTRERAISON•
10. Ne ramassezpas, sur latable, les fragments de mat_riauvenant d'etre
d_coup6s.Faites-lesTOIVlBERde la table en les poussant _ raide d'un long
baton. IIs fisqueraient sinon d'etre proiet_sdansvotre direction par I'arri6re
dela hrne.
11. N'enlevezpas les petites pi_ces du rnatariau coupa qu[ peuvent SE
LOGERA rint6rieur du protecteur de lame pendant que la scie est EN
MARCHE•CEC[POURRAITMETTREVOSMAINS ENDANGERou causerun
REBOND.Mettezrinterrupteur en position <<ARRET,>.Une fois que la lame
s'est immobilisae,relevezle protege-lameetd_gagezle rnorceaude bois.
12. Si rouvrage est voild, posez-Iesur la scie face CONCAVEvers le BAS.
Ainsi, 11n'oscillerapaspendantla coupe.
41.
Pale empujary b eq e crop,jar
Hagael patode empujarI ut[lizandoun pedazode 1 x 2 pulgadastal como
se rnuestra(Fig.28).
Haga el b!oque de empujar 2 utilizando pedazos de 3/8" de rnadera
contrachapada 3 y de 3/4" de rnadera dura 4 (Fig. 29). Para utilizar
correctarnenteel bloquedeempujar,veala p_g[na49.
EI pedazopequeiio de rnaderade 3/8"x 3/8" x 2-1/2" se debe PEGARa la
rnaderacontrachapada.... NO UTILICECLAVOS.Estoes paraevitar que la
boja de sierrase desafileencaso de que por error usted corte el b!oque de
empujar.
Posicioneel mango en el centro de la rnaderacontrachapaday fiie!o a la
rnaderacon colay tornillos pararnadera.
Tepe-gda a xiliar
Haga uno utilizando pedazos de madera contrachapada de 3/8" 3 y de
rnaderadura de3/4" 4. Fiielos pedazosuno a otro con colay tornillos para
rnadera(Fig.30).
NOTA:Corno el bIoquedeernpujar2 se utilizacon el tope-guiaauxiliar 5, las
dimensionesde4-3/4"se debenrnantener[d6nticasenarnbospedazos.
Utilizaci del calibredo i gletes
DURANTEELCORTETRANSVERSALELCORTEA INGLETE,ELCORTEEN
BISEL EL CORTE A INGLETE COMPUESTO y al CORTAR REBAJOS
transversalrnenteal extremo de una piezade trabajo estrecha se utiliza el
CALIBREDEINGLETES.
Parasu propia seguridad,siga siempre las siguientes
precauciones de seguridad adernAs de las
instruccionesdeseguridadde laspAginas14, 15,16 y 17.
1. Nuncahagaestoscortes a pulso (sin utilizarel calibrede [ngletesu otros
dispositivos auxiliares)porque la hoja podria atascarseene! cortey causar
RETROCESOo bacerquelos dedoso la mano resbaleny entrenen contacto
conla hoia.
2.Fijesiempreelcalibre de[ngletesfirmementecuandoseest6 utilizando.
3. Retire de la rnesael tope-gu[apara cortar al b[Io durantetoda operaci6n
queutilice el calibrede[ngIetes.
4. AsegOresede que el protector de la hoja est_ instalado para todas las
operaciones de "aserrado pasante" (cuando la boja de sierra corta
compIetamentea trav6sdel grosor de lapiezadetrabajo). Vuelvaa colocarel
protector INMEDIATAMENTEdespu6s de terminar cortes de rnortaias,
molduraso rebajos.
5.Hagaque la hojasobresalgaaproximadamente1/8"por encimadela parte
superior de la pieza de traba]o. Una exposici6n adiciona! de la hoia
aumentariala posibilidaddepetigro.
6. No se sitOe directamente deIantede la hoja en caso de RECHAZO(un
peque_o pedazo cortado enganchado por la parte posterior de la boja y
lanzadobaciael operador).Sit_ieseencuaIquierade los ladosdela hoja.
7.Mantengalas manosalejadasdela bojay fuera delatrayectoriade lahoia.
8.Si la ho]ase atascao detieneduranteel corte APAGUEEL INTERRUPTOR
(posici6nOFF") antesde[ntentar
