Colocar y retirar una batería de portaequipajes
Para poder montar el acumulador es necesario que la llave
5 esté metida en la cerradura 6 y que ésta esté abierta.

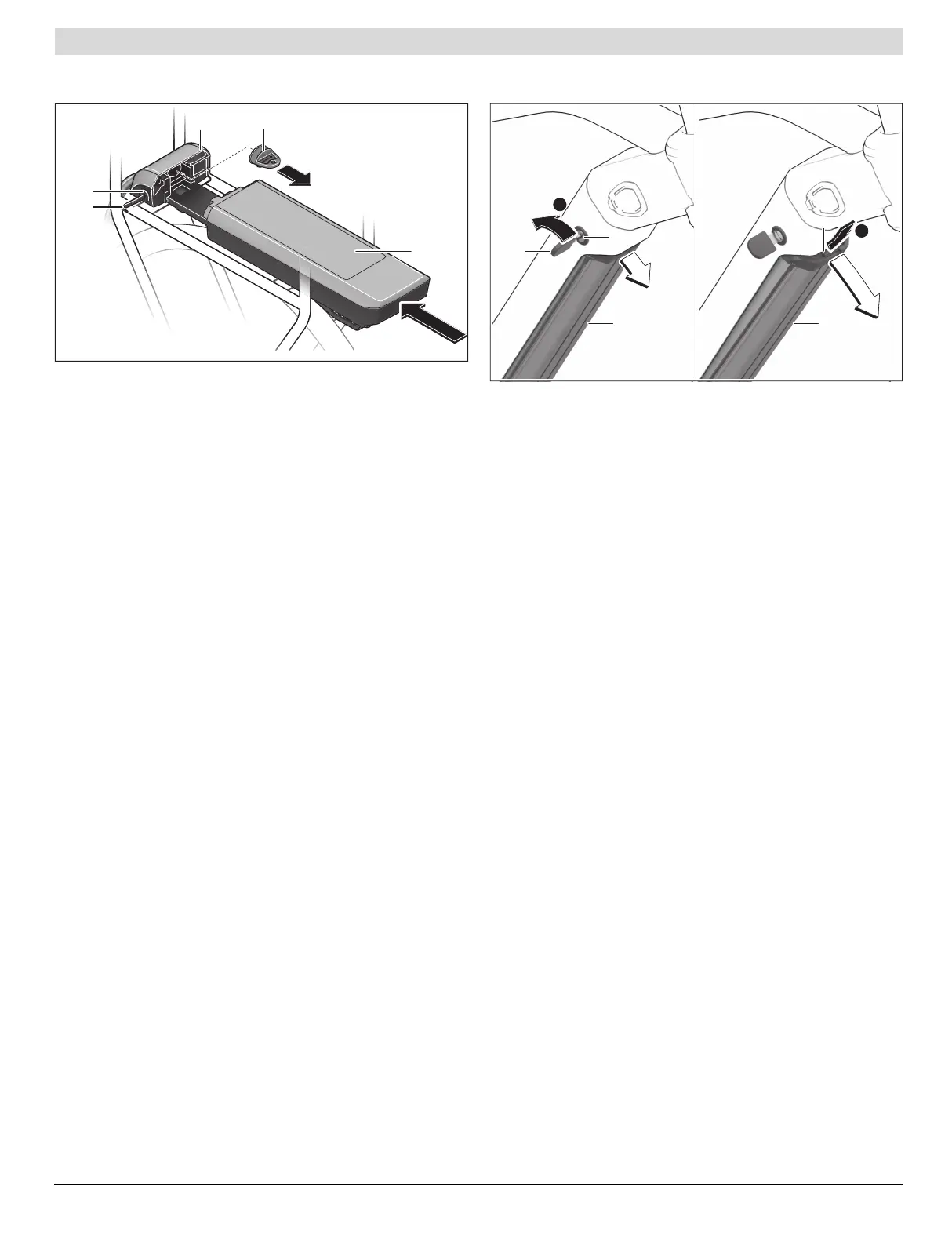

Para montar el acumulador para portaequipajes 2 empú-
jelo con los contactos mirando hacia el frente hasta encla-
varlo en el soporte 1 del portaequipajes.
Compruebe siempre que la batería esté asegurada
en su sitio. Para ello, tire de la batería (después de ex-
traer la llave).
Controle si ha quedado firmemente sujeto el acumulador.
Siempre cierre el acumulador con la cerradura 6 para evitar
que el acumulador se salga del soporte.
Saque siempre la llave 5 de la cerradura 6 después de ce-
rrarla. Así evitará que se pierda la llave, o que al tener esta-
cionada la eBike le sea sustraído el acumulador.
Para desmontar el acumulador para portaequipajes 2
desconéctelo primero y abra entonces la cerradura con la
llave 5. Tire del acumulador para sacarlo del soporte 1.
Retirar una batería PowerTube
Observación: Debido a diseños constructivos distintos,
puede suceder que la batería PowerTube se deba colocar y
retirar de otra manera. En ese caso consulte la documenta-
ción de la bicicleta facilitada por el fabricante en cuestión.
6
5
1
2
10
Para retirar la batería PowerTube 15, abra la cerradura 6
con la llave 5. La batería se desbloqueará y quedará
sujeta en la fijación de retención 14.
Si presiona la fijación de retención desde arriba, la bate-
ría se desbloqueará por completo y caerá en su mano.
Extraiga la batería del cuadro.
1
2
5
15 15
14
6
