Utilisation
67
Climate 5000M/L • Climate 5000i M/U – 6721855980 (2023/05)
2.4 Utilisation d'une pompe à chaleur air/air multi-split
L’unité intérieure peut être utilisée dans un système avec une pompe à
chaleur air/air multi-split. Dans ce cas, les fonctions suivantes sont
désactivées :
• Fonctions économie d’énergie ECO et GEAR
• Autonettoyage (I cleanI clean)
• Réduction sonore (Silent ModeSilent Mode)
• Mode manuel
• Détection de fuite de réfrigérant
2.5 Indications relatives au réfrigérant
Cet appareil contient des gaz à effet de serre fluorés comme réfrigé-
rant. L’unité est scellée hermétiquement. Les indications suivantes rela-
tives au réfrigérant correspondent aux exigences du décret européen
n° 517/2014 sur les gaz à effet de serre fluorés.
Remarque pour l’utilisateur : lorsque l’installateur fait l’appoint de réfri-
gérant, il reporte le volume de remplissage additionnel ainsi que le
volume total de réfrigérant dans le tableau suivant.
Tab. 67 Gaz F
CL5000iU CN 26 E peut uniquement être utilisé en combinaison avec
une unité extérieure Multisplit. Les indications correspondantes rela-
tives au réfrigérant figurent dans la notice d’utilisation de l’unité exté-
rieure Multisplit.
3 Utilisation
3.1 Aperçu de l’unité intérieure
Légende de la figure 1:
[1] Grille de sortie d’air (sortie d’air supérieure)
[2] Ecran
[3] Liaison frigorifique
[4] Tuyau d’écoulement
[5] Grille de sortie d’air (entrée d’air inférieure)
[6] Entrée d’air (avec filtre à air)

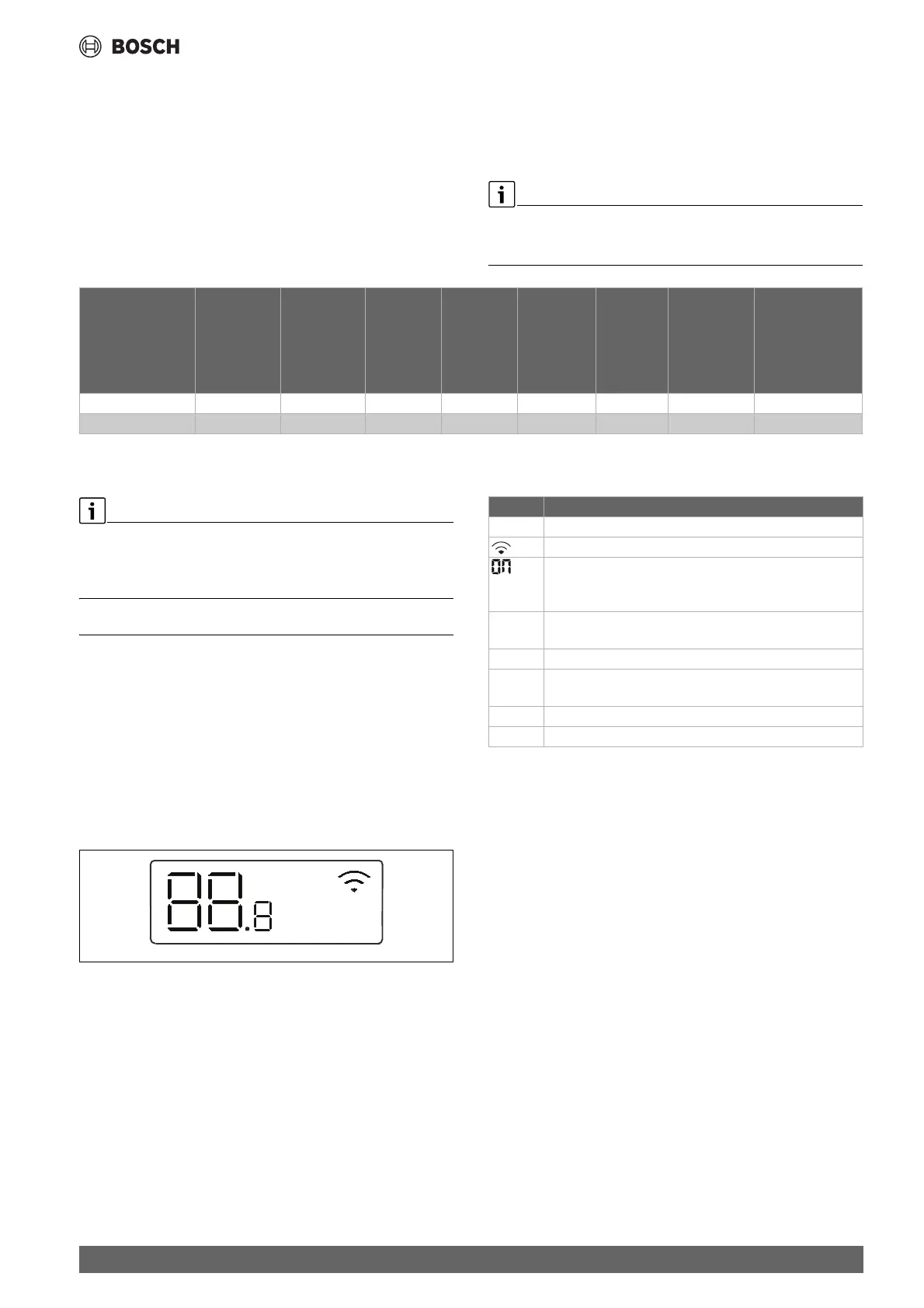

Écran de l’unité intérieure
Tab. 68 Symboles à l’écran
Type de produit Puissance
nominale de
refroidisseme
nt
[kW]
Puissance
nominale de
chauffage
[kW]
Type de
réfrigérant
Potentiel de
réchauffem
ent global
(GWP)
[kg Co
2
equ.]
Équivalent
Co
2
de la
charge
d'usine.
Quantité
préchargée
de
réfrigérant
[kg]
Charge
additionnelle
pour la
longueur de
tuyau
L
1)
[g/m]
1) Longueur totale L du tuyau en mètres (si L > 5 m trajet simple entre ODU et IDU).
Charge totale au
moment de la
mise en service
[kg]
CL5000L 35 E 3,52 3,81 R32 675 0,49 0,72 12
CL5000L 53 E 5,28 5,57 R32 675 0,78 1,15 12
0010046723-001
ECO
Symbole Explication
Nombre Affichage de la température
Connexion WLAN
1)
active
1) Possible uniquement avec la passerelle IP comme accessoire.
S’affiche pour certaines fonctions lorsque celles-ci sont
activées. Indique que le minuteur d’activation est actif
lorsque l’unité intérieure est désactivée.
0F S’affiche pour certaines fonctions lorsque celles-ci sont
désactivées.
dF Dégivrage automatique actif
FP Protection antigel active : l’unité intérieure maintient la
température ambiante à au moins 8 °C.
Cl Fonction auto-nettoyage active (I cleanI clean)
ECO Fonction ECO active
