22 | Français
1 609 92A 27D | (16.3.16) Bosch Power Tools
Description et performances du pro-
duit
Dépliez le volet sur lequel l’appareil de mesure est représenté
de manière graphique. Laissez le volet déplié pendant la lec-
ture de la présente notice d’utilisation.
Utilisation conforme
L’appareil de mesure est conçu pour détecter des objets ca-
chés dans des murs, plafonds et sols. Suivant le matériau et la
surface, il est possible de reconnaître des objets métalliques,
poutres en bois, tuyaux en matière plastique, conduites et
câbles. La profondeur de perçage admissible est déterminée
à partir du bord supérieur de l’objet.
L’appareil de mesure remplit les exigences suivant
EN 302435. C’est sur cette base qu’il faut déterminer p.ex.
dans les hôpitaux, centrales nucléaires et à proximité d’aéro-
ports et de stations de radiocommunication mobile, s’il est
admissible d’utiliser l’appareil de mesure.
Eléments de l’appareil
La numérotation des éléments de l’appareil se réfère à la re-
présentation de l’appareil de mesure sur la page graphique.
1 Repère supérieur
2 Roue
3 Repère gauche ou droite
4 Couvercle du compartiment à piles
5 Dispositif de verrouillage du couvercle du compartiment
à piles
6 Poignée
7 Clapet d’entretien
8 Numéro de série
9 Zone de détection
10 Touche de sélection droite
11 Touche de démarrage
12 Touche de sélection gauche
13 Touche du signal sonore
14 Touche setup
15 Touche Marche/Arrêt
16 Ecran
17 LED
18 Etui de protection
Les accessoires décrits ou illustrés ne sont pas tous compris dans
la fourniture d’origine.
Affichages
a Signal sonore
b Indicateur du niveau de charge des piles
c Zone de détection
d Zone balayée
e Graduation de la profondeur de perçage admissible
f Zone à balayer
g Bords extérieurs, correspondent au repère 3 (gauche ou
droite)
h Mode de fonctionnement
i Gris : objet détecté, à l’extérieur de la zone de détection
j Noir : objet détecté dans la zone de détection
k Ligne médiane, correspond au repère 1
l Profondeur de perçage admissible
m Nature de l’objet
n Fils électriques sous tension

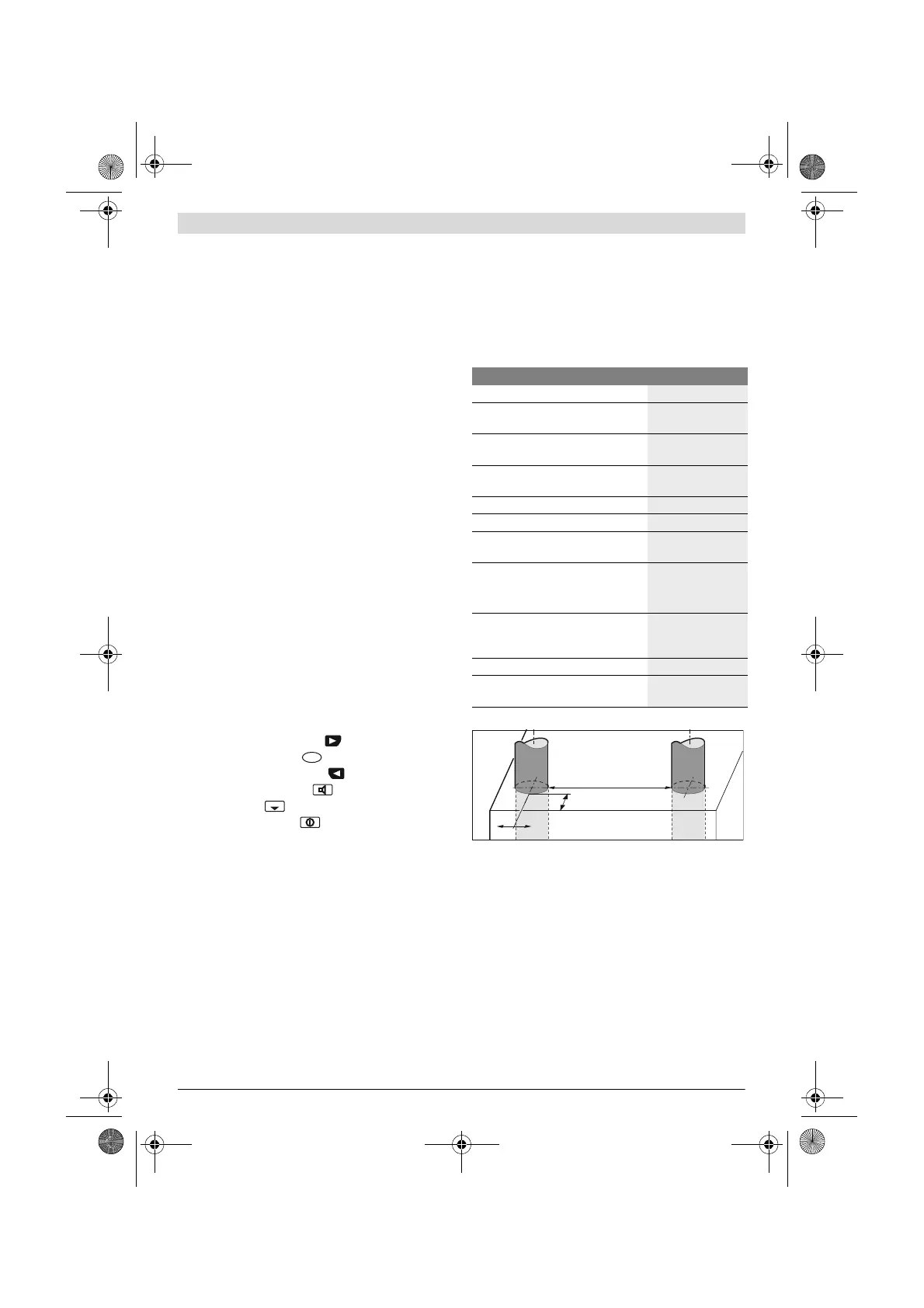

Caractéristiques techniques
Montage
Mise en place/changement des piles
Pour ouvrir le couvercle du compartiment à piles 4, appuyer
sur le blocage 5 dans le sens de la flèche et enlever le cou-
vercle du compartiment à piles. Introduire les piles ou les
piles rechargeables. Veiller à la bonne position des pôles qui
Détecteur universel D-tect 150
N° d’article
3 601 K10 005
Précision de mesure du centre de
l’objet a
1)
±5 mm
2)
Précision de la profondeur de perçage
admissible affichée b
1)
±5 mm
2)
Distance minimale entre deux objets
voisins c
1)
4 cm
2)
Température de fonctionnement
–10...+50 °C
Température de stockage
–20...+70 °C
Piles
Accus
4 x 1,5 V LR06 (AA)
4 x 1,2 V HR06 (AA)
Autonomie env.
– Piles (alcalines au manganèse)
– Accus (2500 mAh)
5 h
7 h
Type de protection
IP 54 (étanche à
la poussière et aux
projections d’eau)
Dimensions
22 x 9,7 x 12 cm
Poids suivant EPTA-Procedure
01:2014 0,65 kg
1) cf. graphique
2) en fonction de la largeur et du type d’objet ainsi que du
matériau et de l’état de la surface
f Dans les cas défavorables, la précision de mesure peut
être moins bonne et la profondeur maximale de détec-
tion plus faible que ce qui est indiqué.
Le numéro de série 8 qui se trouve sur la plaque signalétique
permet une identification précise de votre appareil.
