D278S/D298S | Installation Guide | 4.0 Base POPIT Addresses
.
Bosch Security Systems, Inc. | 11/10 | F01U069160-11 5
4.0 Base POPIT Addresses
Each D278S and D298S has a specific address
determined by setting the seven DIP switches located
on the detector’s base. Refer to Figure 4. The base’s
address does not depend on the base’s location in the
circuit.
Use Table 3 to set the address for the D9112 or D9124
FACP. If adding the base to a previous version FACP,
set Switch 0 to ON and set all other switches to OFF.

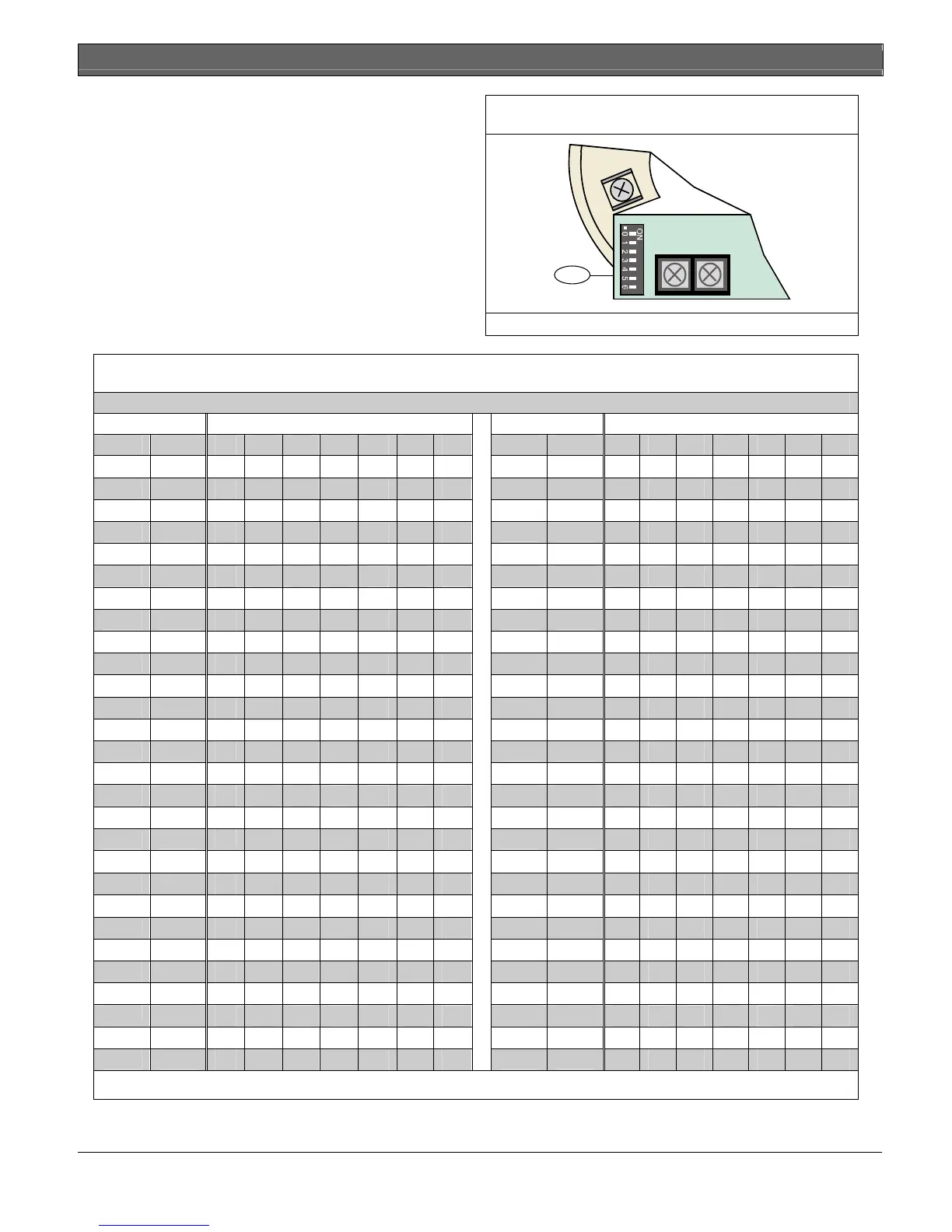

Figure 4: Address Switches
1
Z
-
Z
+
1
1 - Address switches
Table 3: Base POPIT Addresses
Point Bus
Switch

Point Bus
Switch

A B 0 1 2 3 4 5 6 A B 0 1 2 3 45 5 6
009 129
      
037 157
   
010 130
     
038 158
  
011 131
     
039 159
  
012 132
    
040 160
 
013 133
     
041 161
     
014 134
    
042 162
    
015 135
    
043 163
    
016 136
   
044 164
   
017 137
     
045 165
    
018 138
    
046 166
   
019 139
    
047 167
   
020 140
   
048 168
  
021 141
    
049 169
    
022 142
   
050 170
   
023 143
   
051 171
   
024 144
  
052 172
  
025 145
     
053 173
   
026 146
    
054 174
  
027 147
    
055 175
  
028 148
   
056 176
 
029 149
    
057 177
    
030 150
   
058 178
   
031 151
   
059 179
   
032 152
  
060 180
  
033 153
    
061 181
   
034 154
   
062 182
  
035 155
   
063 183
  
036 156
  
064 184
 

Bullet () = ON
