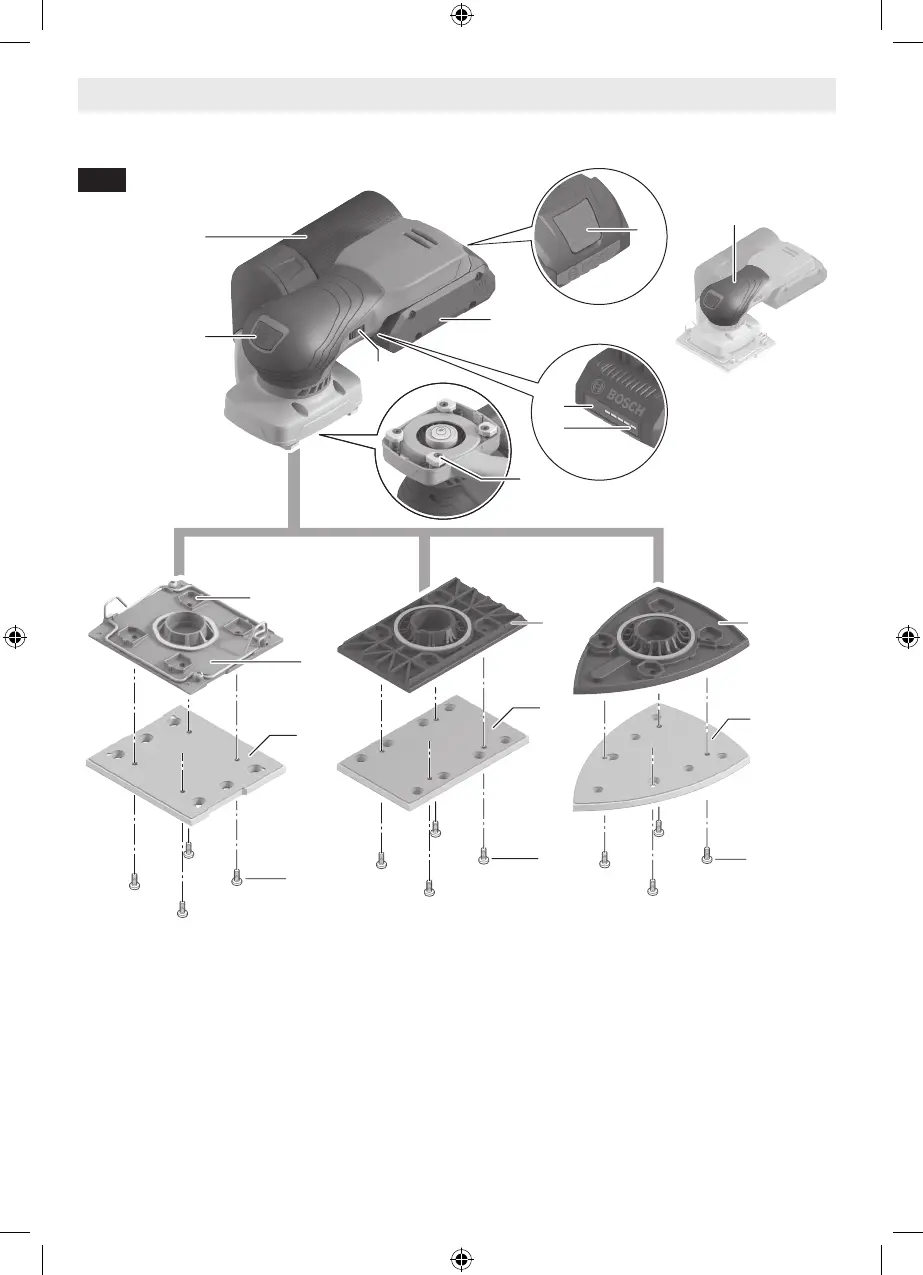

page headingFamiliarización con su producto
(2)
(16)
(10)
(15)
(9)
(14)
(13)
(1)
(7)
(6)
(4)
(3)
(5)
(8)
(11)
(12)
(12) (12)
(17)
1 Interruptor del botón de encendido y apagado
2 Ensamblaje de la bolsa colectora de polvo
3 Botón de liberación de la batería
4 Paquete de batería
5 Dial de velocidad variable
6 Botón de indicador de carga de la batería
7 Indicador de carga de la batería
8 Pies pivotantes
Lijadora de órbita
Fig. 1
9 Entrante de montaje de la base
10 Placa-base para hojas de un cuarto (1/4)
11 Almohadilla de soporte para hojas de un cuarto (1/4)
12 Tornillos de la placa-base (x4)
13 Placa-base para hojas rectangulares (1/3)
14 Almohadilla de soporte para hojas rectangulares (1/3)
15 Placa-base para hojas de lijado de detalles
16 Almohadilla de soporte para hojas de lijado de detalles
17 Superficie de agarre (con aislamiento)
