71

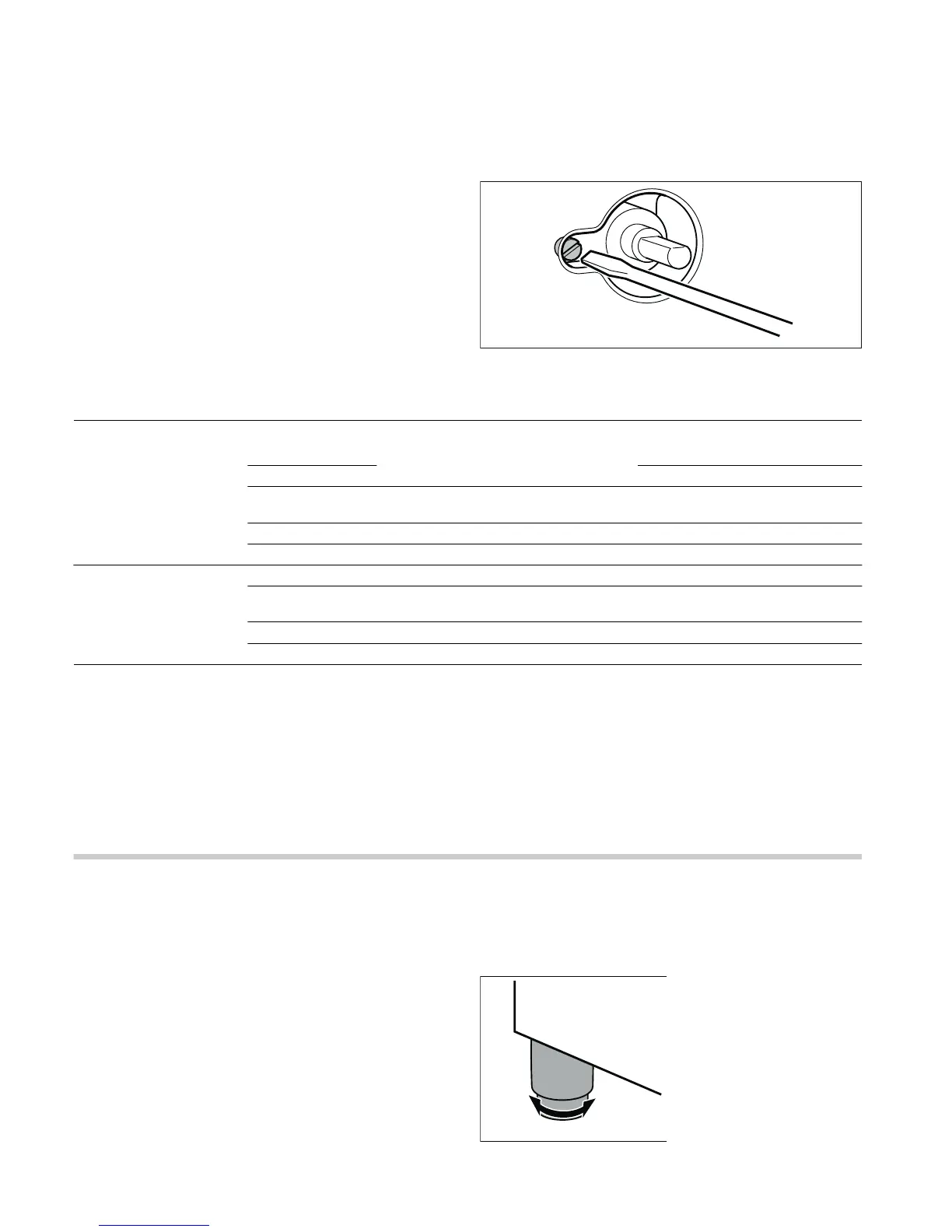

Minimale gastoevoer instellen
1. Schakel de gasbrander in.
2. Draai de bedieningsknop voor de gasbrander in de richting
van de kleine vlam.
3. Trek de bedieningsknop voor de gasbrander eraf.
4. Draai aan de binnenste instelschroef tot er een goede,
stabiele vlam brandt.
Draai de instelschroef los om de gastoevoer te verhogen of
draai hem vast om de gastoevoer te verminderen.
Zorg ervoor dat de vlam niet uitgaat bij een snelle wisseling
tussen maximale en minimale gastoevoer.
De instelling is correct wanneer de grootte van de kleine vlam
ca. 3 tot 4 mm bedraagt.
5. Plaats de bedieningskop voor de gasbrander weer terug.
Algemene koppentabel
Nominale bedrijfsdruk
De nominale bedrijfsdruk van uw toestel is:
■ voor aardgas - NG (G20) 20 mbar / 2.0 kPa;
■ voor vloeibaar gas - LPG (G30) 30 mbar / 3.0 kPa;
■ voor vloeibaar gas - LPG (G31) 37 mbar / 3.7 kPa.
Uw toestel moet met deze drukwaarden worden bediend. Alle
informatie van het typeplaatje heeft betrekking op deze
drukwaarden. De fabrikant aanvaardt geen aansprakelijkheid
voor de bediening, het vermogen van het apparaat of andere
risico's, wanneer het apparaat met andere drukwaarden wordt
bediend dan aangegeven.
Aanwijzing: Gebruik bij vloeibaar gas uit
veiligheidsoverwegingen een gasdrukregelaar. Aansluiting en
onderhoud van de drukregelaar dient door een erkend vakman
uitgevoerd te worden.
Positoneren en uitrichten
Apparaat positioneren
Wanneer het toestel op de definitieve plaats wordt opgesteld,
let er dan op dat er genoeg ruimte is om het naar voren te
trekken voor onderhouds- en schoonmaakwerkzaamheden.
De ondergrond moet hard en stabiel zijn. De wand direct achter
het toestel dient uit niet-brandbaar materiaal, zoals tegels, te
bestaan.
Wanneer u tijdens de plaatsing aan het toestel moet trekken, let
er dan op dat de instelvoeten goed vastgeschroefd zijn.
Apparaat afstellen
Stel het apparaat na afloop van alle werkzaamheden af. Draai
hiervoor aan de instelvoeten.
Type gas mbar kPa Kop Brandertype vermogen
(W)
vermogen
min. (W)
Verbruik max.
Nummer Bypass G20 G30 G31
Aardgas -
NG
G20
20 2.0 115 (Y) Spleet Sterke brander 3000 800 283 h
97 (Z) Spleet Normale bran-
der
1800 500 167 h
72 (X) Spleet Spaarbrander 1000 400 97 h
135 (S) Spleet Wokbrander 3900 1600 359 h
Vloeibaar
gas - LPG
Butaan
Propaan
G30/G31
28 -
30/37
2.8 -
3.0/
3.7
85 0,45 Sterke brander 3000 800 218 g/h 214 g/h
65 0,33 Normale bran-
der
1800 500 131 g/h 129 g/h
50 0,30 Spaarbrander 1000 400 73 g/h 71 g/h
100 0,63 Wokbrander 3900 1600 284 g/h 278 g/h
