Ensamblaje y ajustes
INSTALACIÓN DE UNA BROCA DE FRESADORA
Hay disponible por separado un amplio surtido de
brocas de fresadora con diferentes perfiles. Use un
vástago de 1/2 pulgada siempre que sea posible y utilice
únicamente brocas de buena calidad.
Para evitar las lesiones cor -
porales, saque siempre el
enchufe de la fuente de alimentación antes de retirar
o instalar brocas o accesorios.
Coloque la fresadora en posición invertida o acuéstela
sobre uno de sus lados con la base descansando sobre
el banco. Otra opción es retirar el motor de la base
antes de instalar la broca.
NOTA: El vástago de la broca y el mandril portaherra -
mienta deben estar limpios y libres de polvo, madera,
residuos y grasa antes de realizar el ensamblaje.

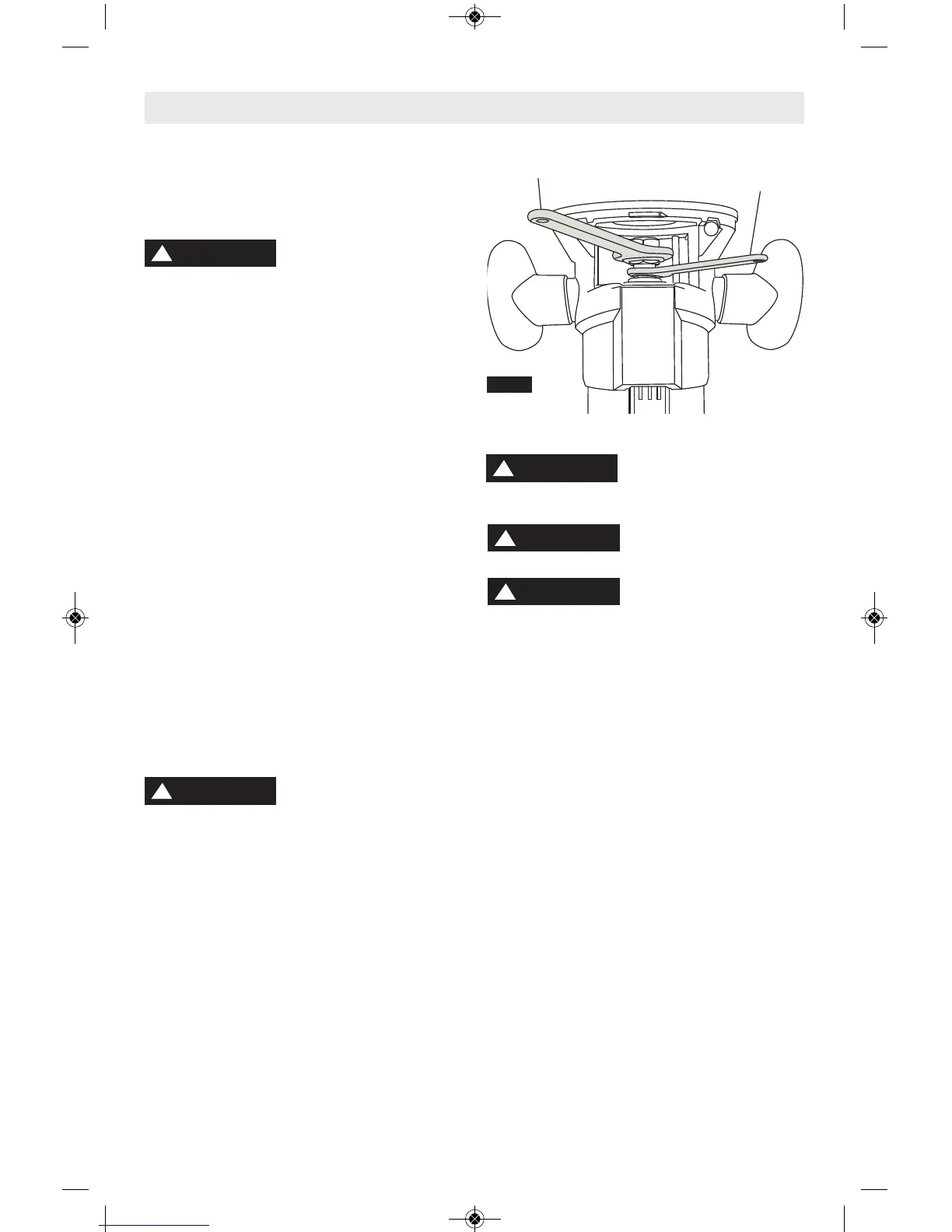

1. Sujete el eje del inducido en su sitio con la llave de
tuerca para el eje (Fig. 5).
2. Luego, utilice la llave de tuerca para el porta herra -
mienta para aflojar el ensamblaje del mandril
portaherramienta en sentido contrario al de las
agujas del reloj (visto desde debajo de la fresadora).
3. Inserte el vástago de la broca de fresadora en el
ensamblaje del mandril portaherramienta tanto como
se pueda y luego haga retroceder el vástago hasta
que los cortadores estén aproximadamente de 1/8 a
1/4 de pulgada de la cara de la tuerca del porta -
herramienta. Para asegurar un agarre apropiado de
la broca de fresadora y minimizar el desplaza -
miento, el vástago de la broca de fresadora se
debe insertar al menos 5/8 de pulgada (16 mm).
4. Con la broca de fresadora insertada y la llave de
tuerca para el eje sujetando el eje del inducido, utilice
la llave de tuerca para el portaherramienta para
apretar firmemente el ensamblaje del mandril
portaherramienta en el sentido de las agujas del reloj
(visto desde debajo de la fresadora).
El diámetro del cortador debe
ser al menos 1/4 de pulgada
(6.35 mm) más pequeño que la abertura de la
subbase y/o la base para la broca y el cortador.
Cuando utilice una guía de
plantilla, no utilice una broca
de fresadora con un cortador que exceda el tamaño
máximo recomendado (consulte la página 75).
Para evitar daños a la herra -
mienta, no apriete el porta -
herramienta sin una broca.
Esté seguro siempre de que
el mandril portaherramienta
está apretado firmemente antes del uso.
REMOCIÓN DE UNA BROCA DE FRESADORA
1. Utilice las llaves de tuerca para el eje y el mandril
portaherramienta tal y como se describió anterior -
mente, y gire el ensamblaje del mandril portaherra -
mienta en sentido contrario al de las agujas del reloj.
2. Una vez que el ensamblaje del mandril porta herra -
mienta esté flojo, continúe girando dicho ensamblaje
hasta que tire del portaherramienta y lo libere de su
parte cónica, y la broca de fresadora se podrá retirar.
NOTA: El mandril portaherramienta se extrae automáti -
camente; NO es necesario golpear dicho mandril para
liberar la broca de fresadora.
-63-
Llave de tuerca
para el eje
Llave de tuerca para
el portaherramienta
FIG. 5
!
ADVERTENCIA
!
ADVERTENCIA
!
ADVERTENCIA
!
PRECAUCIÓN
!
ADVERTENCIA
