Lea y entienda estas instruc -
ciones y el manual de la
herramienta para el uso de estos accesorios.
No ponga las manos en el área de la broca mientras la
fresadora esté ENCENDIDA o enchufada, tal como lo
indica que las luces LED estén encendidas.
Para evitar enredar las
mangueras, no utilice esta
cubierta de extracción de polvo al mismo tiempo que
cualquier otra cubierta de extracción de polvo.
EXTRACCIÓN DE POLVO
CON LA BASE DE INMERSIÓN
La cubierta de extracción de polvo está diseñada para
utilizarse en la base de inmersión (MRP001) cuando el
fresado se realice en el centro de la pieza de trabajo,
como por ejemplo al crear ranuras o patrones de
fresado para incrustaciones. Si usted tiene un sistema
de aspiración de taller, puede instalar la cubierta de
extracción de polvo para obtener una mejor visibilidad,
precisión y utilidad, especialmente en el fresado a pulso.
Para instalar dicha cubierta, posiciónela de la manera
que se muestra en la ilustración y sujete firmemente el
adaptador a la base con los tornillos de apriete manual
suministrados (Fig. 23).
La cubierta de extracción de polvo también se puede
instalar con la salida de la manguera orientada hacia la
parte delantera de la herramienta.
EXTRACCIÓN DE POLVO CON LA BASE FIJA
Esta cubierta de extracción de polvo está diseñada para
utilizarse con la base fija MRF001. Se instala de manera
diferente, dependiendo de si el adaptador de guías de
plantilla opcional está o no está instalado.
• Si el adaptador de guías de plantilla está instalado,
posicione la pieza de puerto y cubierta de la manera
que se muestra en la ilustración y sujétela firmemente
a la base con los tornillos de apriete manual sumi -
nistrados (Fig. 24).
• Si no hay instalado ningún adaptador de guías de
plantilla, instale primero el protector girándolo sobre
la parte inferior de la pieza de puerto y cubierta.
Luego, posicione el ensamblaje de la cubierta de la
manera que se muestra en la ilustración y sujételo
firmemente a la base con los tornillos de apriete
manual suministrados (Fig. 26).
• La cubierta de extracción de polvo de la base fija
también se puede instalar con la salida de la
manguera orientada hacia la parte delantera de la
herramienta.
-77-

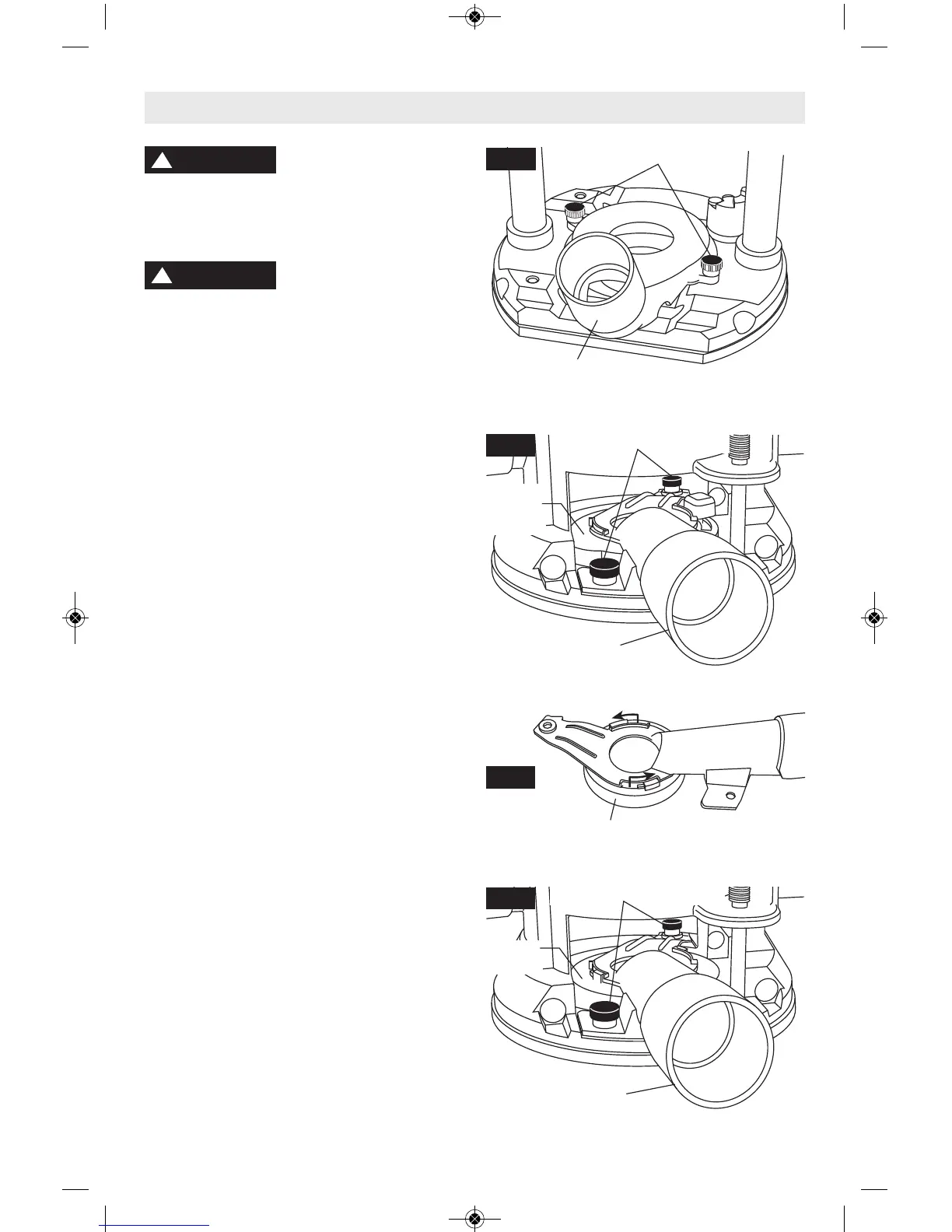

FIG. 23
FIG. 24
FIG. 25
FIG. 26
Cubierta de extracción de polvo
(accesorio opcional)
Tornillos de apriete manual de 4 mm
Cubierta de
extracción de polvo
(accesorio opcional)
Protector lateral
Protector
lateral
Tornillos de apriete manual
de 4 mm
Cubierta de
extracción de polvo
(accesorio opcional)
Tornillos de apriete manual
de 4 mm
Extracción de polvo de la fresadora
Adaptador
de guías
de plantilla
!
ADVERTENCIA
!
PRECAUCIÓN
