Montageanleitung
Das müssen Sie beachten
Elektrischer Anschluss: nur durch konzessionierten Fach-
mann. Bei Falschanschluss erlischt die Garantie.
Einbau: nur fachgerecht, bei Schäden haftet der Monteur.
Kochfeld und Herd: nur von der gleichen Marke und mit glei-
chem Kombinationspunkt.
Berührungsschutz: muss durch den Einbau gewährleistet sein.
Montageanweisung: des Herdes beachten.
Arbeitsplatte: eben, waagrecht, stabil.
Möbel vorbereiten - Bild 1
Einbaumöbel: mindestens 90°C temperaturbeständig.
Ausschnitt: Nach Ausschnittarbeiten Späne entfernen.
Schnittflächen: hitzebeständig versiegeln.
Neueinbau A: Ausschnittmaße siehe Zeichnung.
Ersatz eines Kochfeldes mit breiterem Ausschnitt B: Aus-
schnittmaße überprüfen und anpassen. Holzleisten bündig mit
Oberkante der Arbeitsplatte verschrauben.
Granit oder Marmor Arbeitsplatten: Dübel oder Buchsen für
die Befestigungsschrauben setzen, oder die Holzleisten ankle-
ben.
Befestigungsschienen anbringen - Bild 2
Geflieste Arbeitsplatten: untere Schraublöcher verwenden.
Arbeitsplatten aus Stein-Werkstoffen: Befestigungsschienen
ankleben.
Kochfeld einsetzen - Bild 3
Leitungen: bei Einbau nicht einklemmenn.

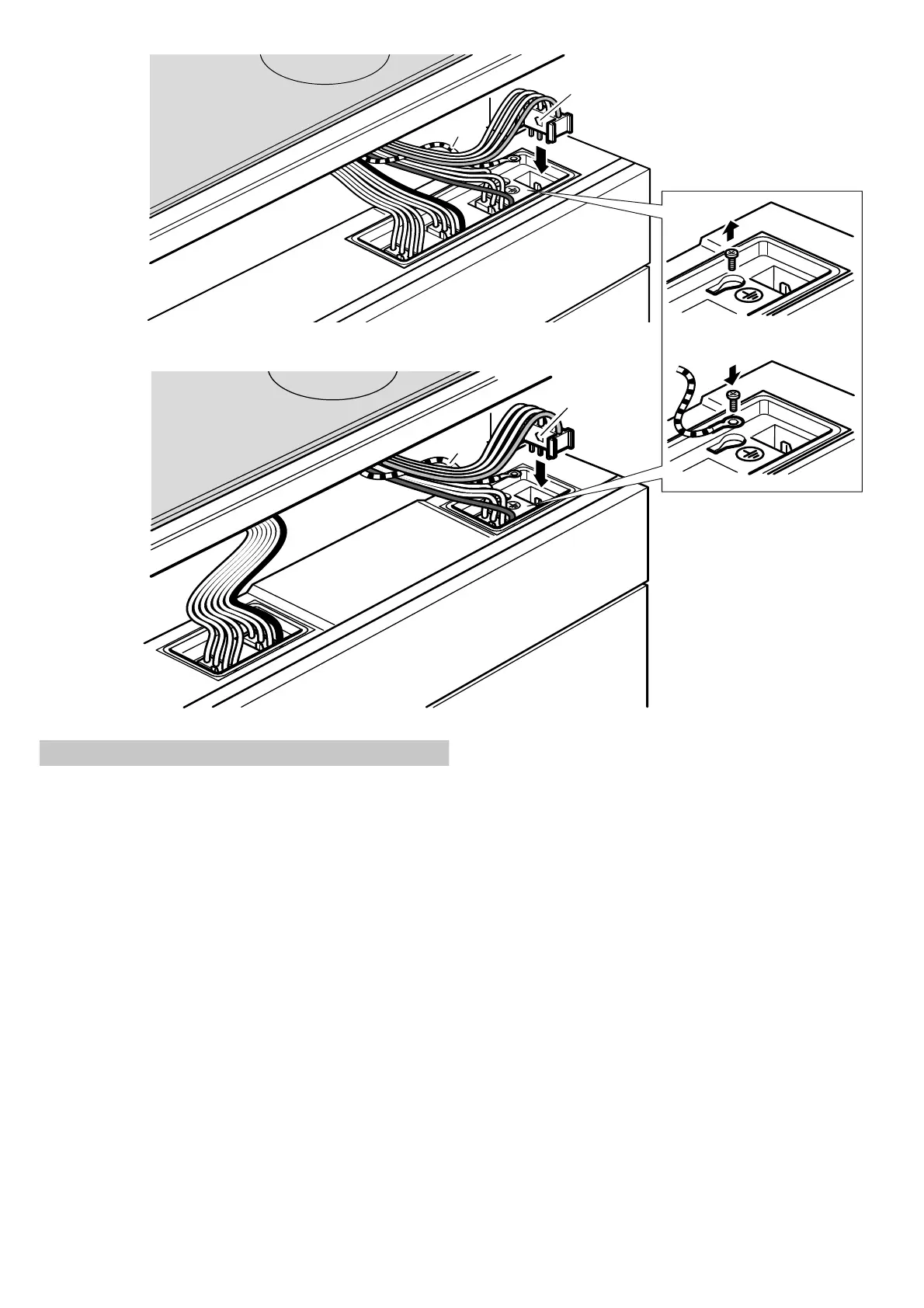

Kochfeld anschließen - Bild 4
Der Herd muss am Netz angeschlossen, aber spannungslos
sein!
1. Herd soweit einsetzen, dass die Steckvorrrichtung zugänglich
ist.
2. Schutzleiter PE (grün/gelb) des Kochfeldes an
Erdungsstelle < des Herdes anschrauben.
3. Kochstellen-Stecker am Herd einstecken. Die Farbe der vor-
deren Leitung muss mit der Farbkennzeichnung des Aufkle-
bers übereinstimmen. Die Nase N des Steckers muss nach
links zeigen.
Herd einschieben. Leitung beim Einbau nicht einklemmen.
Geflieste Arbeitsplatten: Fliesenfugen mit Silikonkautschuk
abdichten.
Kochfeld ausbauen
Das Gerät spannungslos machen.
Herd etwas herausziehen. Kochstellenstecker abstecken. Zuletzt
den Schutzleiter PE (grün/gelb) von der Erdungsschraube
lösen.
Kochfeld von unten herausdrücken.
