1 Renseignements sur l’analyseur-contrôleur

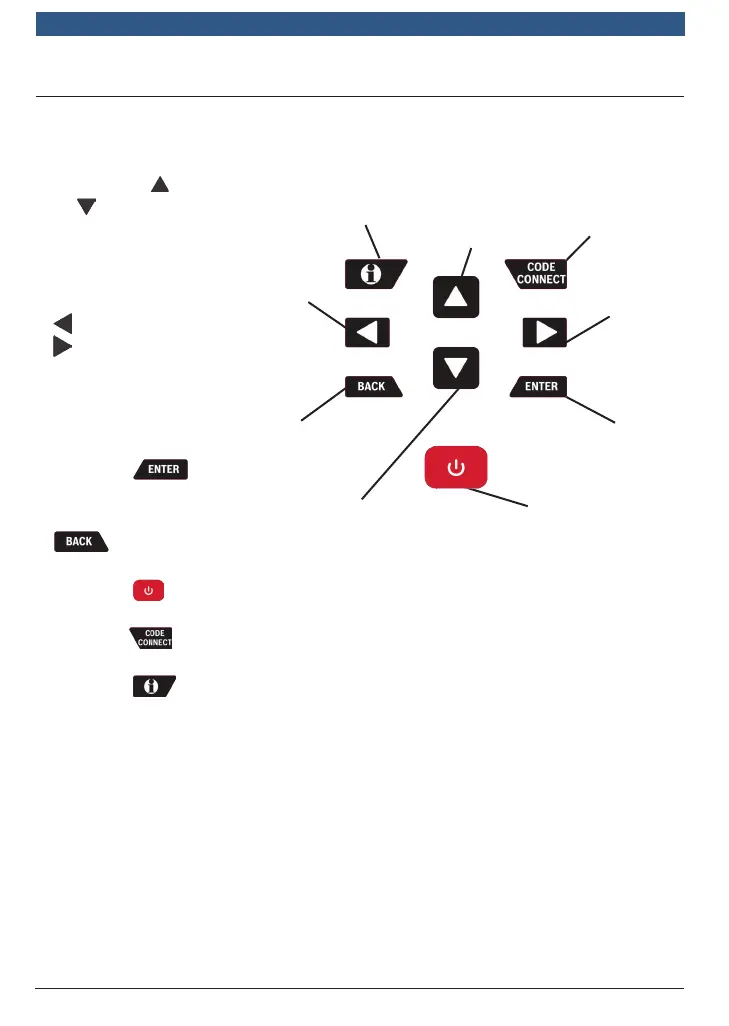

1. 1 Interface de l’utilisateur
L’analyseur-contrôleur est simple d’utilisation. Les menus et les listes fonctionnent
tous de la même façon.
• Les touches HAUT
ou BAS vous
permettent de vous
déplacer dans les
menus et les listes.
• Les touches
GAUCHE ou
DROITE vous
permettent de vous
déplacer entre les
réponses et les
données enregistrées.
• La touche vous
permet de sélectionner
un élément.
• vous permet de
revenir à l’écran précédent.
• La touche ON/OFF allume ou éteint l’analyseur-contrôleur lorsqu’il fonctionne
sur batterie.
• La touche permet à l’opérateur d’accéder aux informations de réparation
spécifiques du véhicule.
• La touche INFO SUPPLÉMENTAIRE affiche la définition du code d’anomalie
(Diagnostic Trouble Code ou DTC) lorsque les données Images figées s’affiche.
Les critères de paramètres de codes s’afficheront lors de la visualisation de la
définition du code d’anomalie (DTC).
Touche de
direction
HAUT
Touche
ENTRÉE
Touche
Flèche
DROITE
Flèche
BAS
Touche
CODE
CONNECT
Touche
MARCHE/ARRÊT
Touche
RETOUR
Touche de
direction
GAUCHE
Touche
INFO
SUPPLÉMENTAIRE
