Produkt- og ytelsesbeskrivelse
Les gjennom alle advarslene og anvisnin-
gene. Feil ved overholdelsen av advarslene
og nedenstående anvisninger kan medføre
elektriske støt, brann og/eller alvorlige ska-
der.
Formålsmessig bruk
Elektroverktøyet er som fastmontert modell beregnet til å la-
ge langsgående og tverrsnitt med rett skjæring i tre. Det er da
mulig med horisontale gjæringsvinkler på –48° til +48° og
vertikale gjæringsvinkler på 45° (venstre side) opp til 45°
(høyre side).
Elektroverktøyets effekt er beregnet til saging av hardt og
mykt tre pluss spon- og fiberplater.
Elektroverktøyet er ikke egnet til saging av aluminium eller an-
dre ikke-jern-metaller.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssidene.
1 Trekkelement
2 Transporthåndtak
3 Laser-advarselsskilt
4 Innkoblingssperre for på-/av-bryter
5 På-/av-bryter
6 Håndtak
7 Vernedeksel
8 Vernedeksel
9 Innstillbar anleggsskinne
10 Lengdeanlegg
11 Fast anleggsskinne
12 Sagbordforlengelse (stasjonær)
13 Låseknott for valgfri gjæringsvinkel (horisontal)
14 Arm til forinnstilling av gjæringsvinkelen (horisontal)
15 Beskyttelse mot kanting
16 Innleggsplate
17 Vinkelanviser (horisontal)
18 Kjerver for standard-gjæringsvinkel
19 Skala for gjæringsvinkel (horisontal)
20 Boringer for montering
21 Sagbord
22 Hurtigspenntvinge
23 Sponavviser
24 Gliderulle
25 Låseskrue for trekkelement
26 Av/på-bryter for laser (sagelinjemerking)
27 Sponutkast
28 Transportsikring
29 Stabiliseringsbøyle
30 Spenngrep for valgfri gjæringsvinkel (vertikal)
31 Boringer for hurtigspenntvingen
32 Spindellås
33 Justeringsskrue for dybdeanlegget
34 Dybdeanlegg
35 Skjæredybdeskala
36 Sagedybdeindikator
37 Glidebryter for laser (sagelinjemerking til venstre/høyre
for sagbladet)
38 Utgang laserstråling
39 Vinkelanviser (vertikal) for høyre gjæringsvinkelområde
40 Skala for gjæringsvinkel (vertikal)
41 Anleggsskrue for venstre gjæringsvinkelområde
42 Anlegg for vertikal standardgjæringsvinkel 45°, 22,5° og
33,9° (venstre)
43 Vinkelanviser (vertikal) for venstre gjæringsvinkelområ-
de
44 Anleggsskrue for høyre gjæringsvinkelområde
45 Anlegg for vertikal standardgjæringsvinkel 45° (høyre)
46 Anleggsskrue for 0°-gjæringsvinkel (vertikal)
47 Anlegg for den vertikale standard gjæringsvinklelen 0°
48 Klemspak for den innstillbare anleggsskinnen
49 Umbrakonøkkel
50 Klemspak for lengdeanlegg
51 Festeskrue for stasjonær sagbordforlengelse 12
52 Holder for stasjonær sagbordforlengelse 12
53 Støvpose
54 Innvendig sekskantskrue for sagbladfesting
55 Spennflens
56 Sagblad

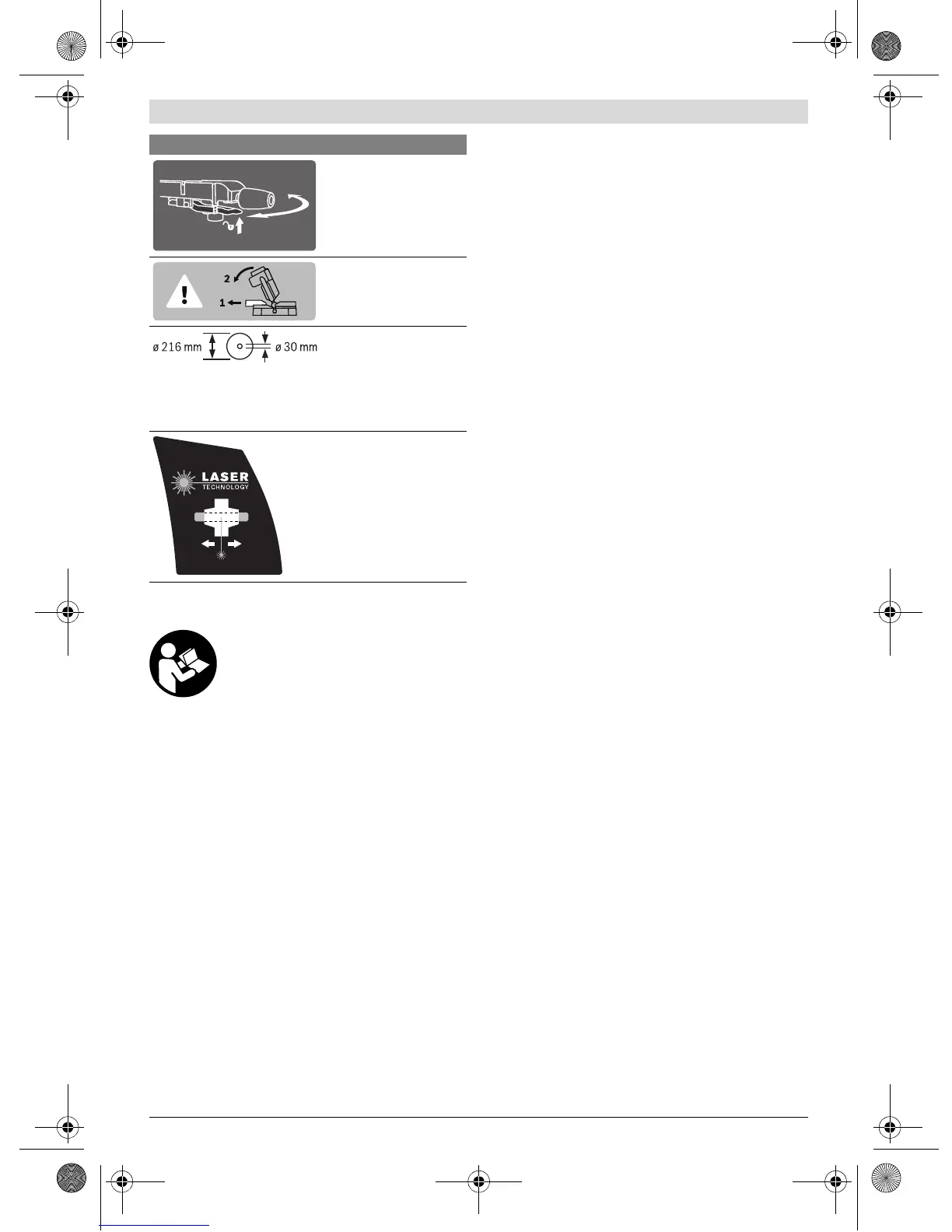

Innstilling av horisontal
gjæringsvinkel gjøres ved
at man trekker i spaken og
dreier sagbordet til vinke-
lindikatoren viser ønsket
gjæringsvinkel.
Ved saging av vertikale
gjæringsvinkler må den
justerbare anleggsskin-
nen trekkes utover.
Ta hensyn til sagbladets dimensjoner.
Hulldiameteren må passe uten klaring på
verktøyspindelen. Ikke bruk reduksjons-
stykker eller adaptere.
Sagelinjen kan vises av la-
serstrålen til venstre eller
høyre for sagbladet etter
valg.
Symboler og deres betydning
