116 | Suomi
1 609 92A 27V | (8.3.16) Bosch Power Tools
Työkappaleen sallitut mitat
Suurimmat sallitut työkappaleet:
Pienimmät sallitut työkappaleet (= kaikki työkappaleet, joita
toimitukseen kuuluvalla ruuvipuristimella 22 voidaan kiinnit-
tää sahanterän vasemmalle tai oikealle puolelle):
100 x 40 mm (pituus x leveys)
Suurin sahaussyvyys (0°/0°): 70 mm
Sahaus ilman vetoliikettä (katkaisu) (katso kuva N)
– Avaa ilman vetoliikettä tehtävissä sahauksissa (pienet työ-
kappaleet) lukitusruuvi 25, jos se on vielä kiristettynä. Siir-
rä työkalun varsi ohjaimeen asti ohjainkiskojen 9 ja 11
suuntaan ja kiristä lukitusruuvi 25 jälleen pitävästi kiinni.
– Säädä tarvittaessa haluamasi jiirikulma.
 Kaikkia sahauksia suoritettaessa on ensin varmistetta-
va, ettei sahanterä missään vaiheessa pysty kosketta-
maan ohjainkiskoa, ruuvipuristinta tai laitteen muita
osia. Poista mahdollisesti asennetut apuohjaimet tai
aseta ne työtä vastaaviksi.
– Kiinnitä työkappale sen mittojen mukaisesti.
–Käynnistä sähkötyökalu.
– Siirrä konevarsi hitaasti alaspäin kahvalla 6.
– Sahaa työkappale läpi tasaisesti syöttäen.
– Pysäytä sähkötyökalu ja odota, kunnes sahanterä on py-
sähtynyt kokonaan.
– Siirrä konevarsi hitaasti ylös.
Sahaus vetoliikkeellä
– Avaa lukitusruuvi 25, ellei se ole auki teräkelkan ohjainta 1
käyttävää sahausta varten (leveät työkappaleet).
– Säädä tarvittaessa haluamasi jiirikulma.
 Kaikkia sahauksia suoritettaessa on ensin varmistetta-
va, ettei sahanterä missään vaiheessa pysty kosketta-
maan ohjainkiskoa, ruuvipuristinta tai laitteen muita
osia. Poista mahdollisesti asennetut apuohjaimet tai
aseta ne työtä vastaaviksi.
– Kiinnitä työkappale sen mittojen mukaisesti.
– Vedä työkalun varsi niin kauas ohjainkiskoista 9 ja 11, kun-
nes sahanterä on työkappaleen edessä.
–Käynnistä sähkötyökalu.
– Siirrä konevarsi hitaasti alaspäin kahvalla 6.
– Paina sitten työkalun varsi ohjainkiskojen 9 ja 11 suuntaan
ja sahaa työkappale tasaisesti työntämällä.
– Pysäytä sähkötyökalu ja odota, kunnes sahanterä on py-
sähtynyt kokonaan.
– Siirrä konevarsi hitaasti ylös.
Syvyydenrajoittimen asetus (Uran sahaus)
(katso kuva O)
Syvyydenrajoitin tulee asettaa, jos tahdot sahata uran.
–Käännä syvyydenrajoitin 34 taaksepäin.
– Käännä työkalun vartta kahvan 6 avulla alas päin, kunnes
sahaussyvyyden osoitin 36 näyttää haluamasi sahaussy-
vyyden sahaussyvyysasteikolla 35.
– Kierrä säätöruuvia 33, kunnes ruuvin pää koskettaa syvyy-
denrajoitinta 34.
– Siirrä konevarsi hitaasti ylös.
Samanpituisten työkappaleiden sahaaminen
(katso kuva P)
Yhtä pitkien työkappaleiden helppoon sahaamiseen voit käyt-
tää pituusohjainta 10.
– Avaa kiristysvipu 50 ja säädä pituusohjain 10 haluamasi
työkappalepituuden mukaiseksi.
– Kiristä kiristyskahva 50.
Välilaatan vaihto (katso kuva Q)
Musta välilaatta 16 voi kulua loppuun pitkäaikaisessa käytös-
sä.
Vaihda vaurioitunut välilaatta.
– Saata sähkötyökalu työasentoon.
– Ruuvaa kiinnitysruuvi 66 kuusiokoloavaimella 49 irti ja ota
vanha välilaatta pois.
– Asenna uusi välilaatta ja ruuvaa kiinnitysruuvi 66 jälleen pi-
tävästi kiinni.

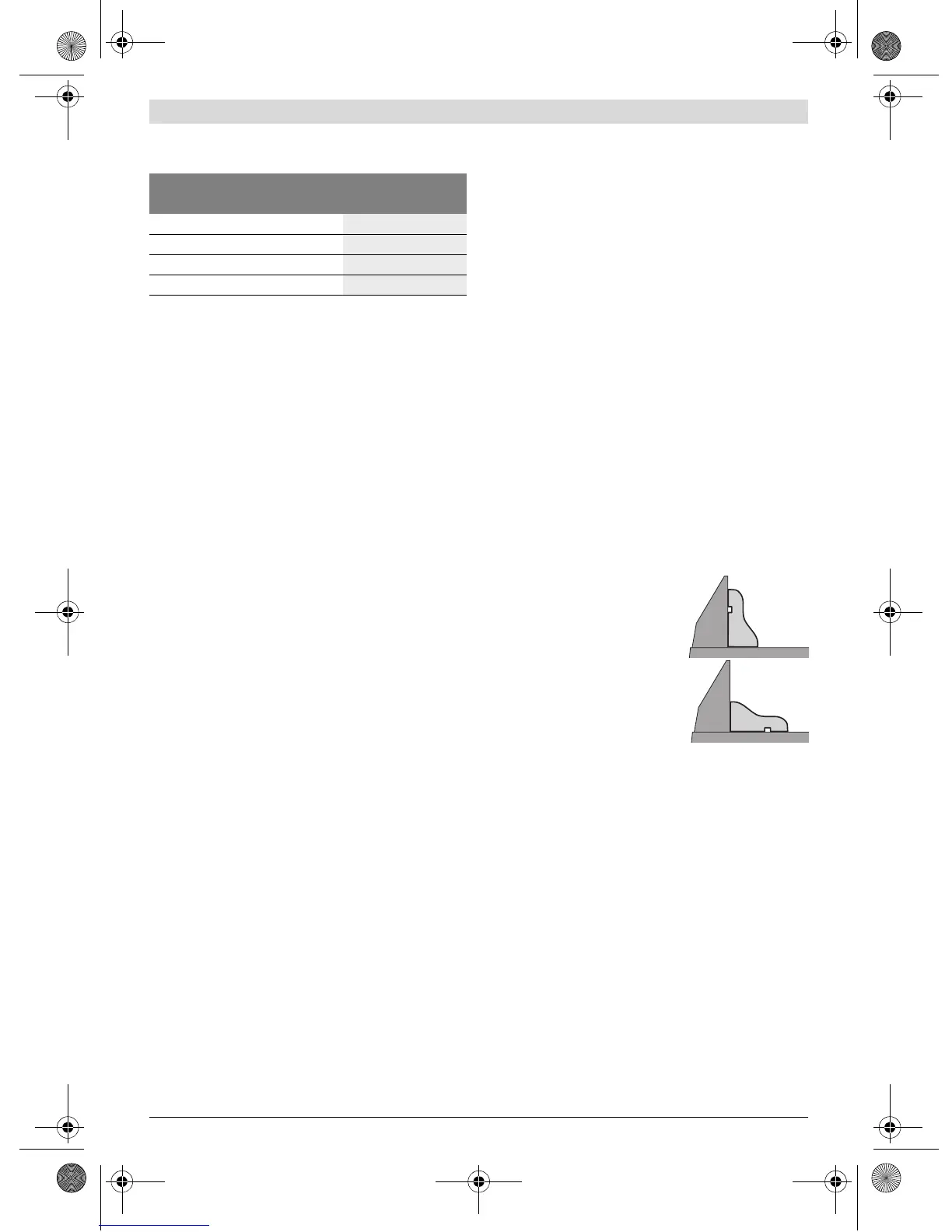

Profiililistojen työstäminen
Profiililistoja voidaan työstää kahdella eri tavalla:
Lisäksi voidaan sahaus suorittaa profiililistan leveydestä riip-
puen vetoliikkeellä tai ilman.
Kokeile aina säädetty jiirikulma ensin puun jäännöspalaan.
Kuljetus (katso kuva R)
Ennen sähkötyökalun kuljetusta tulee sinun suorittaa seuraa-
vat toimenpiteet:
– Saata sähkötyökalu kuljetusasentoon.
– Työnnä sahapöydän joustavakäyttöiset pidennysosat 63
sähkötyökalun kiinnityskohtiin 64.
– Poista kaikki lisätarvikkeet, joita ei voi kiinnittää hyvin säh-
kötyökaluun.
Aseta mahdollisuuksien mukaan ei-käytössä olevat sahan-
terät suljettuun säiliöön kuljetusta varten.
– Kanna aina sähktyökalua kuljetuskahvasta 2.
 Käytä sähkötyökalun kuljetuksessa vain kuljetuslait-
teita, älä koskaan suojalaitetta.
Jiirikulma Korkeus x leveys
vaaka pysty
0° 0°
70 x 305 mm
45° 0°
70 x 215 mm
0° 45°
40 x 305 mm
45° 45°
40 x 215 mm
– asetettuna ohjainkiskoa vasten
– tasaisesti sahapöydällä makaa-
vana
