Ürün ve işlev tanımı
Bütün uyarıları ve talimat hükümlerini oku-
yun. Açıklanan uyarılara ve talimat hükümleri-
ne uyulmadığı takdirde elektrik çarpmalarına,
yangınlara ve/veya ağır yaralanmalara neden
olunabilir.
Usulüne uygun kullanım
Bu elektrikli el aleti; tezgah aleti olarak ahşap malzemede düz
hatlı uzunlamasına ve enine kesme işleri için tasarlanmıştır.
–48° ile +48° arası yatay gönye açılarının ve 45° (sol taraf)
45° (sağ taraf) arası dikey gönye açılarının ayarlanamsı müm-
kündür.
Bu elektrikli el aletinin performansı sert ve yumuşak ahşap ile
yonga levha ve elyaflı levhaların kesilmesine göre tasarlanmış-
tır.
Bu elektrikli el aleti alüminyumun veya diğer demir dışı metal-
lerin kesilmesine uygun değildir.
Şekli gösterilen elemanlar
Şekil gösterilen elemanların numaraları grafik sayfasındaki
elektrikli el aleti şeklinde görülmektedir.
1 Çekme donanımı
2 Taşıma tutamağı
3 Lazer uyarı etiketi
4 Açma/kapama şalteri emniyeti
5 Açma/kapama şalteri
6 Tutamak
7 Koruyucu kapak
8 Pandül hareketli koruyucu kapak
9 Ayarlanabilir dayama rayı
10 Uzunluk dayamağı
11 Sabit dayama rayı
12 Kesme masası uzatması (sabit)
13 İstenen gönye açısı için tespit topuzu (yatay)
14 Gönye açısı ön ayarı kolu (yatay)
15 Devrilme emniyeti
16 Besleme levhası
17 Açı göstergesi (yatay)
18 Standart gönye açısı çentikleri
19 Gönye açısı skalası (yatay)
20 Montaj delikleri
21 Kesme masası
22 Hızlı germe işkencesi
23 Talaş itici
24 Kayıcı makara
25 Çekme donanımı tespit vidası
26 Lazer açma/kapala şalteri (kesme hattı işareti)
27 Talaş atma yeri
28 Taşıma emniyeti
29 Devrilme emniyeti kolu
30 İstenen gönye açısı için germe tutamağı (dikey)
31 Hızlı germeli işkence için delikler
32 Mil kilitleme
33 Derinlik mesnedi ayar vidası
34 Derinlik mesnedi
35 Kesme derinliği skalası
36 Kesme derinliği göstergesi
37 Lazer sürgülü şalteri (testere bıçağının sağında/solunda
kesme hattı işareti)
38 Lazer ışını çıkma yeri
39 Sağ açı alanı için açı göstergesi (dikey)
40 Gönye açısı skalası (dikey)
41 Sol gönye açısı aralığı için dayamak vidası
42 Dikey standart gönye açıları için 45°, 22,5° ve 33,9°
(sol) dayamak
43 Sol gönye açısı alanı için açı göstergesi (dikey)
44 Sağ gönye açısı aralığı için dayamak vidası

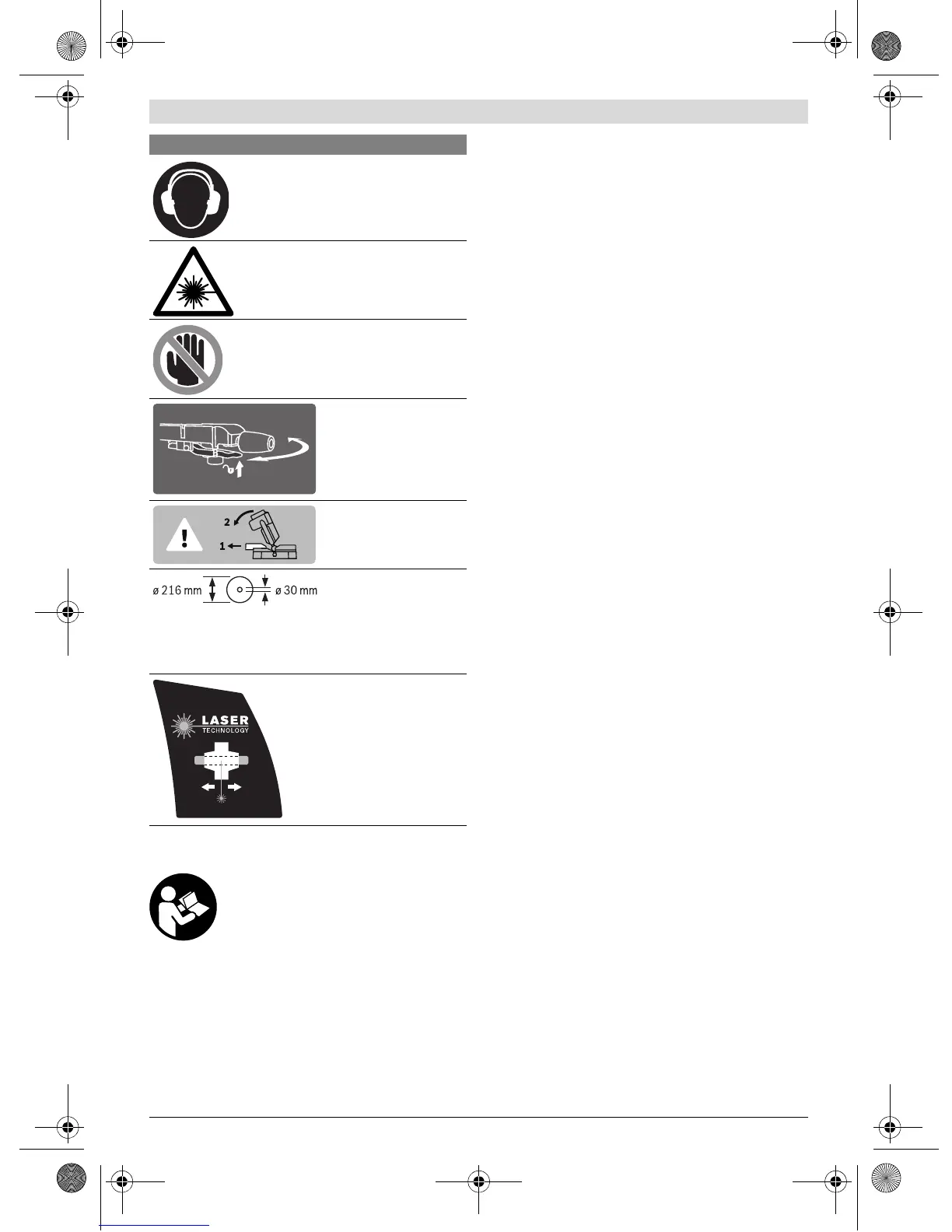

Koruyucu kulaklık kullanın. Çalışır-
ken çıkan gürültü kalıcı işitme kayıpları-
na neden olabilir.
Lazer ışını
Işınına bakmayın
Lazer sınıfı 2
Tehlikeli alan! Ellerinizi, parmakları-
nızı veya kollarınızı mümkün olduğu
kadar bu alandan uzak tutun.
Yatay gönye açısını ayar-
lamak için kol çekili du-
rumda iken kesme masası
açı göstergesi istenen
gönye açısını gösterince-
ye kadar çevrilmelidir.
Dikey gönye açısında kes-
me yaparken konumu
ayarlanabilir dayama rayı
dışarı çekilmelidir.
Testere bıçağının ölçülerine dikkat edin.
Testere bıçağının delik çapı hiç boşluk bı-
rakmadan alet miline uymalıdır. Redüksi-
yon parçaları veya adaptör kullanmayın.
Kesme hattı lazer ışını ile
isteğe göre testere bıçağı-
nın solunda veya sağında
gösterilebilir.
