146 | Polski
1 609 92A 27V | (8.3.16) Bosch Power Tools
Dopuszczalne rozmiary przedmiotu przeznaczonego do
obróbki
Maksymalna wielkość materiału:
Minimalna wielkość materiału (= wszystkie elementy, prze-
znaczone do obróbki, które mogą zostać przymocowane za
pomocą załączonego w dostawie zacisku szybkomocującego
22 z lewej lub prawej strony tarczy pilarskiej):
100 x 40 mm (wysokość x szerokość)
maks. głębokość cięcia (0°/0°): 70 mm
Cięcie bez ciągnięcia (przycinanie) (zob. rys. N)
– Do cięć bez posuwu (małe elementy) należy zwolnić śrubę
mocującą 25, jeżeli jest ona dokręcona. Wsunąć do oporu
głowicę narzędzia w kierunku szyn oporowych 9 i 11 i po-
nownie dokręcić śrubę mocującą 25.
– W razie potrzeby ustawić pożądany kąt uciosu.
 Podczas każdego cięcia upewnić się najpierw, czy tar-
cza pilarska nie styka się z ogranicznikiem cięcia, ści-
skami stolarskimi czy też z innymi częściami urządze-
nia. Usunąć ewentualnie zamocowane pomocnicze
ograniczniki lub odpowiednio je dopasować.
– Unieruchomić przedmiot obrabiany uwzględniając jego
wymiary.
– Włączyć elektronarzędzie.
– Przesunąć głowicę elektronarzędzia z rękojeścią 6 powoli
w dół.
– Przepiłować przedmiot obrabiany z równomiernym posu-
wem.
– Wyłączyć elektronarzędzie i odczekać aż tarcza pilarska
zatrzyma się całkowicie.
– Przesunąć głowicę powoli do góry.
Cięcie z ciągnięciem
– W celu cięcia z pomocą przyciągarki 1 (szerokie przedmio-
ty obrabiane) poluzować śrubę mocującą 25, jeżeli była
dokręcona.
– W razie potrzeby ustawić pożądany kąt uciosu.
 Podczas każdego cięcia upewnić się najpierw, czy tar-
cza pilarska nie styka się z ogranicznikiem cięcia, ści-
skami stolarskimi czy też z innymi częściami urządze-
nia. Usunąć ewentualnie zamocowane pomocnicze
ograniczniki lub odpowiednio je dopasować.
– Unieruchomić przedmiot obrabiany uwzględniając jego
wymiary.
– Odciągnąć głowicę narzędzia od szyn oporowych 9 i 11 na
tyle, aby tarcza tnąca znalazła się przed obrabianym ele-
mentem.
– Włączyć elektronarzędzie.
– Przesunąć głowicę elektronarzędzia z rękojeścią 6 powoli
w dół.
– Docisnąć głowicę narzędzia w kierunku szyn oporowych 9
i 11 i ciąć materiał z równomiernym posuwem.
– Wyłączyć elektronarzędzie i odczekać aż tarcza pilarska
zatrzyma się całkowicie.
– Przesunąć głowicę powoli do góry.
Regulacja ogranicznika głębokości (wcinanie rowków)
(zob.rys.O)
W celu piłowania rowków należy przestawić ogranicznik głę-
bokości.
– Odchylić ogranicznik głębokości 34 do zewnątrz.
– Odchylić głowicę narzędzia mocno w dół, prowadząc ją za
uchwyt 6, tak aby wskaźnik głębokości cięcia 36 ukazywał
na podziałce 35 pożądaną głębokość cięcia.
– Przekręcić śrubę regulacyjną 33 tak, aby koniec śruby do-
tykał ogranicznika głębokości 34.
– Przesunąć głowicę powoli do góry.
Piłowanie przedmiotów obrabianych do jednakowej dłu-
gości (zob. rys. P)
Do prostego cięcia jednakowej długości elementów można
zastosować prowadnicę wzdłużną 10.
– Zwolnić dźwignię zaciskową 50 i ustawić ogranicznik dłu-
gości 10 na pożądaną długość (uzależnioną od długości
obrabianego elementu).
– Ponownie dociągnąć dźwignię zaciskową 50.
Wymiana podkładki (zob. rys. Q)
Czarna podkładka 16 może po długim okresie użytkowania
ulec zużyciu.
Uszkodzoną podkładkę należy wymienić.
– Ustawić elektronarzędzie w pozycji roboczej.
– Wykręcić śrubę mocującą 66 za pomocą klucza sześciokąt-
nego 49 i wyjąć starą podkładkę.
– Włożyć nową podkładkę i dokręcić śrubę mocującą 66.

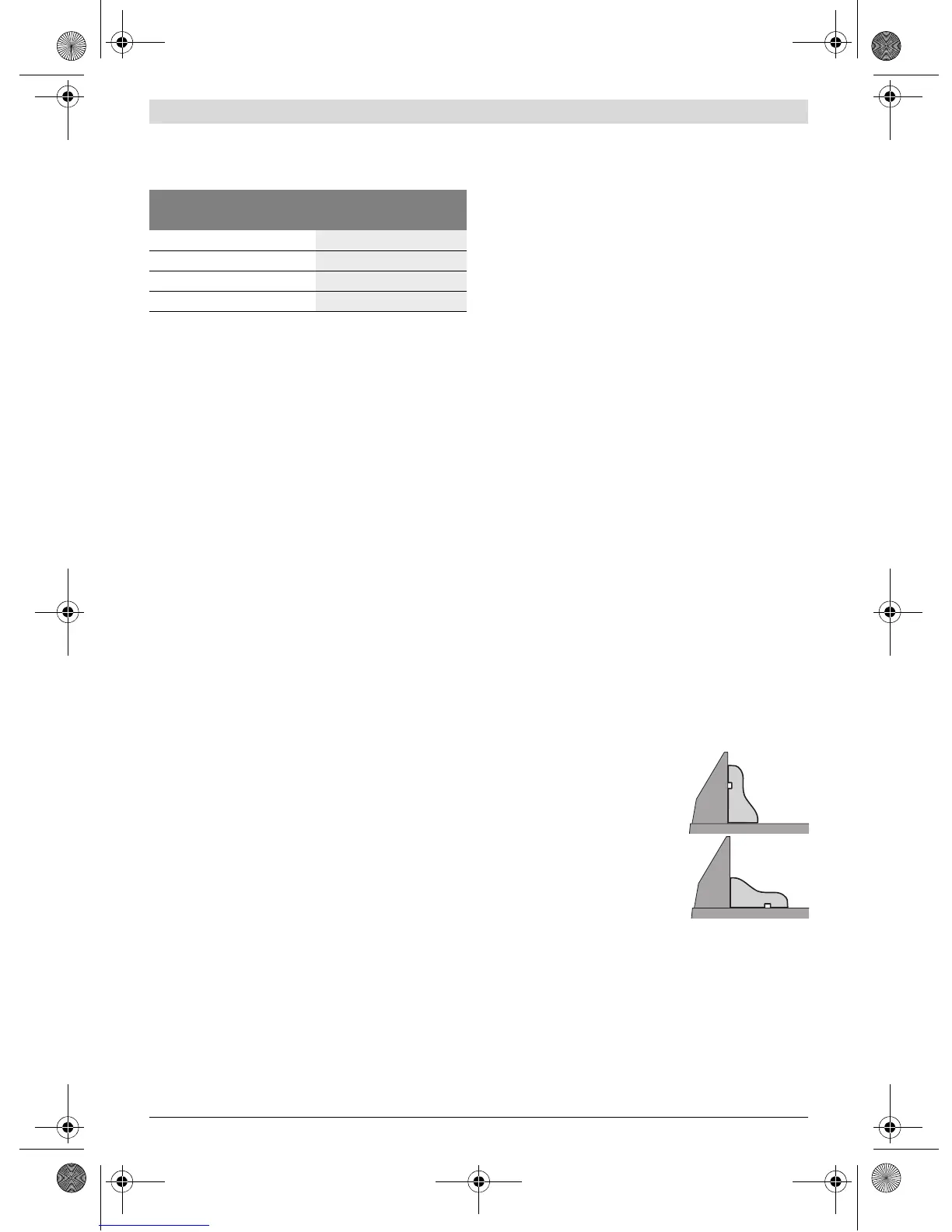

Obróbka listew profilowanych
Listwy profilowe można ciąć w dwojaki sposób:
Ponadto, w zależności od szerokości listwy profilowej, można
wykonywać cięcia z posuwem lub bez posuwu.
Wypróbować zawsze ustawiony kąt cięcia najpierw na resztce
listwy.
Transport (zob. rys. R)
Przed transportem elektronarzędzia należy wykonać nastę-
pujące kroki:
– Ustawić elektronarzędzie w pozycji transportowej.
– Wsunąć elastyczne przedłużki stołu 63 do mocowań 64 w
elektronarzędziu.
Kąt uciosu Wysokość x szerokość
poziom pion
0° 0°
70 x 305 mm
45° 0°
70 x 215 mm
0° 45°
40 x 305 mm
45° 45°
40 x 215 mm
– pionowo przy ograniczniku cię-
cia
– ułożone płasko na stole pilar-
skim
