Přípustné rozměry obrobku
Maximální obrobky:
Minimální obrobky (= všechny obrobky, jež lze pomocí doda-
né rychloupínací svěrky 22 upnout vlevo nebo vpravo od pilo-
vého kotouče):
100 x 40 mm (délka x šířka)
max. hloubka řezu (0°/0°): 70 mm
Řezání bez zákluzu (kapování) (viz obr. N)
– Pro řezy bez zákluzu (malé obrobky) povolte upevňovací
šroub 25, pokud je utažený. Posuňte rameno nářadí až
nadoraz směrem k dorazovým lištám 9 a 11 aznovu utáh-
něte upevňovací šroub 25.
– V případě potřeby nastavte požadovaný pokosový úhel.
Při všech řezech musíte nejprve zajistit, aby se pilový
kotouč v žádné chvíli nemohl dotýkat dorazové lišty,
šroubové svěrky nebo ostatních dílů stroje. Odstraňte
případné namontované pomocné dorazy nebo je pří-
slušně přizpůsobte.
– Obrobek úměrně rozměrům pevně upněte.
– Elektronářadí zapněte.
– Veďte nástrojové rameno rukojetí 6 pomalu dolů.
–Obrobek s rovnoměrným posuvem prořízněte.
– Elektronářadí vypněte a počkejte až se pilový kotouč kom-
pletně dostane do klidového stavu.
– Nástrojové rameno uveďte pomalu nahoru.
Řezání se zákluzem
– Pro řezy s pomocí zákluzového vedení 1 (široké obrobky)
povolte zajišťovací šroub 25, je-li utažen.
– V případě potřeby nastavte požadovaný pokosový úhel.
Při všech řezech musíte nejprve zajistit, aby se pilový
kotouč v žádné chvíli nemohl dotýkat dorazové lišty,
šroubové svěrky nebo ostatních dílů stroje. Odstraňte
případné namontované pomocné dorazy nebo je pří-
slušně přizpůsobte.
– Obrobek úměrně rozměrům pevně upněte.
– Odtáhněte rameno nářadí natolik od dorazových lišt 9
a 11, aby byl pilový kotouč před obrobkem.
– Elektronářadí zapněte.
– Veďte nástrojové rameno rukojetí 6 pomalu dolů.
– Nyní přitlačte rameno nářadí směrem k dorazovým lištám
9 a 11 a s rovnoměrným posuvem přeřízněte obrobek.
– Elektronářadí vypněte a počkejte až se pilový kotouč kom-
pletně dostane do klidového stavu.
– Nástrojové rameno uveďte pomalu nahoru.
Nastavení hloubkového dorazu (řezání drážky)
(viz obr.O)
Hloubkový doraz se musí přestavit, pokud chcete řezat dráž-
ku.
– Natočte hloubkový doraz 34 směrem ven.
– Stáhněte rameno nářadí za rukojeť 6 natolik dolů, aby uka-
zatel hloubky řezu 36 ukazoval na stupnici hloubky řezu 35
požadovanou hloubku řezu.
– Přešroubujte seřizovací šroub 33 až se konec šroubu dotý-
ká hloubkového dorazu 34.
– Nástrojové rameno uveďte pomalu nahoru.
Řezání stejně dlouhých obrobků (viz obr. P)
Pro jednoduché řezání stejně dlouhých obrobků můžete pou-
žít délkový doraz 10.
– Povolte upínací páčku 50 a nastavte podélný doraz
10 na
požadovanou délku obrobku.
– Znovu utáhněte upínací páčku 50.
Výměna vkládací desky (viz obr. Q)
Černá vkládací deska 16se může po delším používání elektric-
kého nářadí opotřebit.
Vadnou vkládací desku vyměňte.
– Dejte elektronářadí do pracovní polohy.
– Vyšroubujte upevňovací šroub 66 inbusovým klíčem 49
a odstraňte starou vkládací desku.
– Vložte novou vkládací desku a opět zašroubujte
a dotáhněte upevňovací šroub 66.

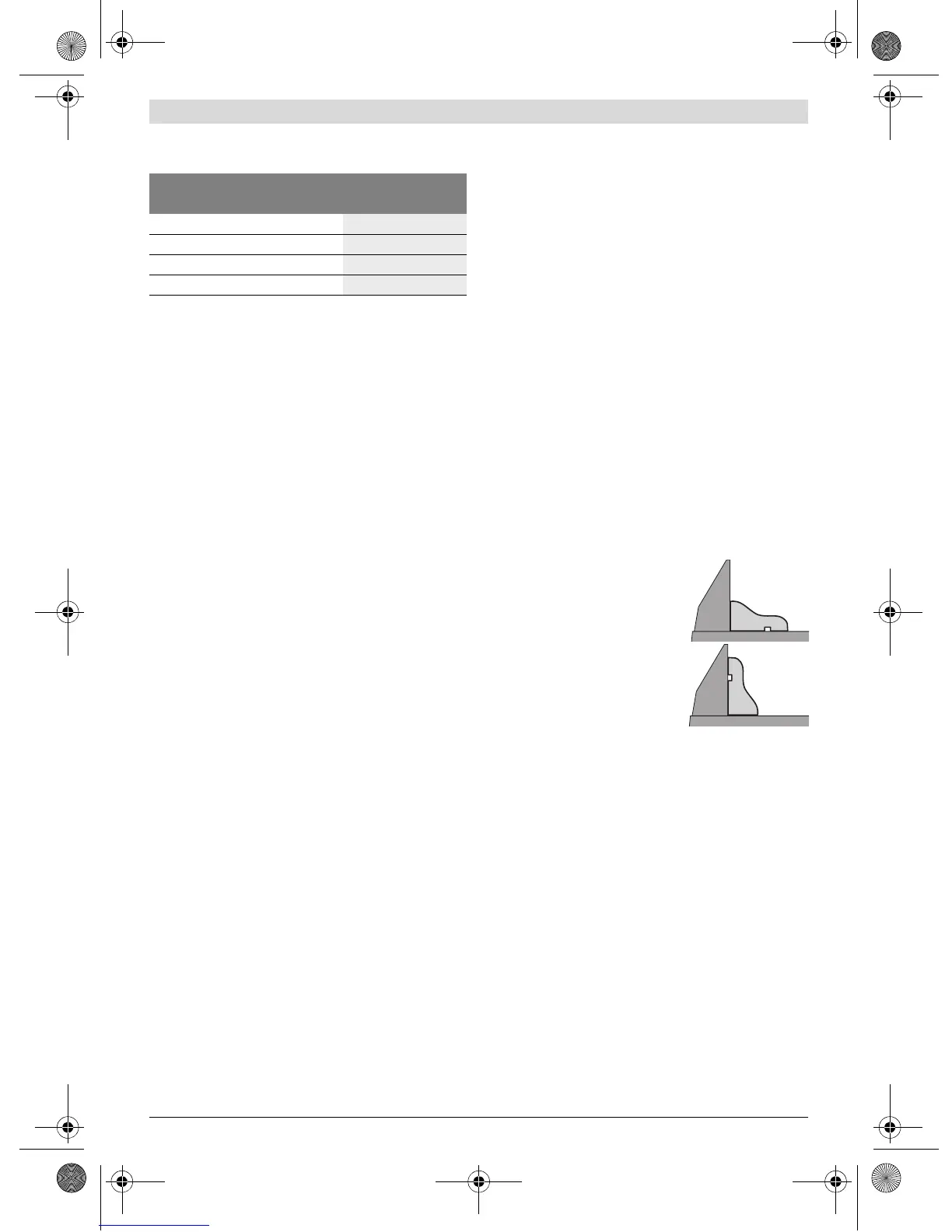

Opracování profilových lišt
Profilové lišty můžete opracovávat dvěma různými způsoby:
Dále můžete v závislosti na šířce profilové lišty realizovat řezy
se zákluzem nebo bez zákluzu.
Nastavený šikmý úhel vyzkoušejte vždy nejprve na odpado-
vém dřevu.
Přeprava (viz obr. R)
Před přepravou elektronářadí musíte provést následující kro-
ky:
– Dejte elektronářadí do přepravní polohy.
– Zasuňte flexibilní prodloužení stolu pily 63 do uložení 64
elektrického nářadí.
– Odstraňte všechny díly příslušenství, které nelze pevně na-
montovat na elektronářadí.
Nepoužívané pilové kotouče ukládejte pro přepravu pokud
možno do uzavřeného zásobníku.
– Elektronářadí noste vždy za přepravní držadlo 2.
Při přepravování elektronářadí použijte pouze pře-
pravní ústrojí a nikdy ochranná zařízení.
Šikmý úhel Výška x šířka
horizontální vertikální
0° 0°
70 x 305 mm
45° 0°
70 x 215 mm
0° 45°
40 x 305 mm
45° 45°
40 x 215 mm
– postavené proti dorazové liště
– ležící plochou na stole pily
