160 | Slovensky
1 609 92A 27V | (8.3.16) Bosch Power Tools
Popis produktu a výkonu
Prečítajte si všetky Výstražné upozornenia
a bezpečnostné pokyny. Zanedbanie dodr-
žiavania Výstražných upozornení a pokynov
uvedených v nasledujúcom texte môže mať za
následok zásah elektrickým prúdom, spô-
sobiť požiar a/alebo ťažké poranenie.
Používanie podľa určenia
Toto ručné elektrické náradie je ako stacionárne náradie urče-
né na pozdĺžne a priečne rezy do dreva s rovným priebehom
rezu. Pritom sú možné horizontálne šikmé rezy s uhlami zošik-
menia od –48° do +48°, ako aj vertikálne šikmé rezy s uhlami
zošikmenia od 45° (ľavostranne) do 45° (na pravej strane).
Výkon tohto ručného elektrického náradia je dimenzovaný na
rezanie tvrdého a mäkkého dreva ako aj drevotrieskových a
drevovláknitých dosák.
Toto ručné elektrické náradie nie je vhodné na rezanie hliníka
ani žiadnych iných neželezných kovov.
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vzťahuje na vyobra-
zenie elektrického náradia na grafickej strane tohto Návodu.
1 Ťahacie zariadenie
2 Rukoväť na prenášanie náradia
3 Výstražný štítok laserového prístroja
4 Blokovanie zapínania pre vypínač
5 Vypínač
6 Rukoväť
7 Ochranný kryt
8 Výkyvný ochranný kryt
9 Nastaviteľná dorazová lišta
10 Dĺžkový doraz
11 Pevná dorazová koľajnička
12 Predĺženie rezacieho stola (stacionárne)
13 Aretačná rukoväť na nastavenie ľubovoľného uhla zošik-
menia (horizontálne)
14 Páčka na predvolenie uhla zošikmenia (horizontálne)
15 Ochrana proti prevráteniu náradia
16 Vkladacia platnička
17 Ukazovateľ uhla zošikmenia (horizontálne)
18 Zárezy pre štandardné uhly zošikmenia
19 Stupnica pre uhol zošikmenia (horizontálne)
20 Otvory pre montáž
21 Rezací stôl
22 Rýchloupínacia zvierka
23 Odvádzač triesok
24 Klzný valček
25 Aretačná skrutka ťahacieho zariadenia
26 Vypínač pre laser (označenie línie rezu)
27 Otvor na vyhadzovanie triesok
28 Prepravná poistka
29 Oblúk ochrany proti prevráteniu náradia
30 Aretačná rukoväť na nastavenie ľubovoľného uhla zošik-
menia (vertikálne)
31 Otvory pre rýchloupínaciu zvierku
32 Aretácia vretena
33 Aretačná skrutka hĺbkového dorazu
34 Hĺbkový doraz
35 Stupnica hĺbky rezu
36 Indikátor hĺbky rezu
37 Posuvný spínač pre laser (označenie línie rezu naľa-
vo/napravo od pílového kotúča)
38 Výstup laserového žiarenia
39 Ukazovateľ uhla zošikmenia (vertikálneho) pre pravý
rozsah uhlov zošikmenia
40 Stupnica pre uhol zošikmenia (vertikálne)
41 Dorazová skrutka pre ľavostranný rozsah uhla zošikme-
nia
42 Doraz pre vertikálne štandardné uhly zošikmenia 45°,
22,5° a 33,9° (vľavo)
43 Ukazovateľ uhla zošikmenia (vertikálneho) pre ľavý roz-
sah uhlov zošikmenia
44 Dorazová skrutka pre pravostranný rozsah zošikmenia

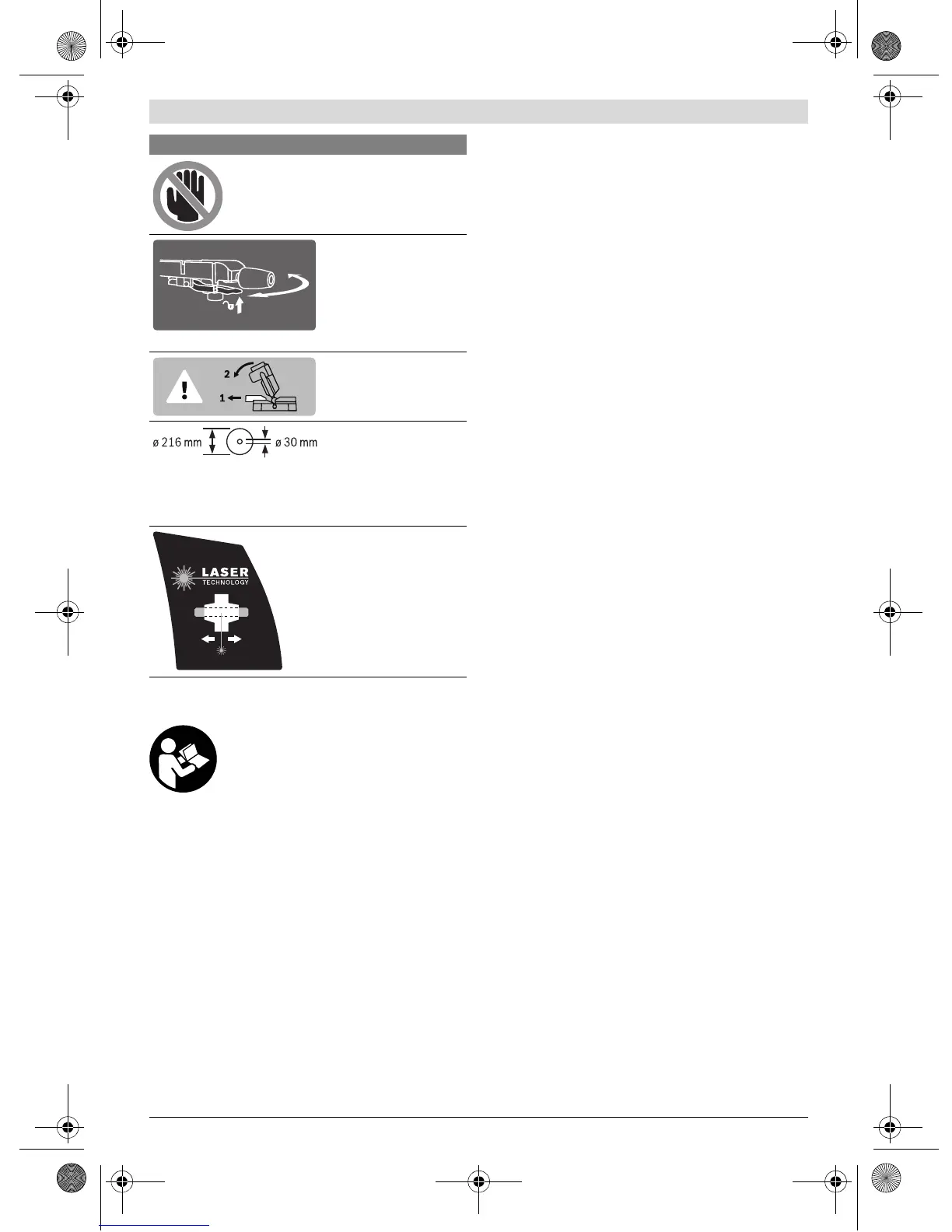

Nebezpečný priestor! Podľa mož-
nosti nedávajte do tohto priestoru
ruky, prsty ani predlaktia.
Na nastavenie horizontál-
nych uhlov zošikmenia sa
musí pri potiahnutej páč-
ke otáčať rezací stôl do-
vtedy, kým nebude ukazo-
vateľ uhla ukazovať želaný
uhol zošikmenia.
Pri pílení zvislých pokoso-
vých uhlov je potrebné na-
staviteľnú dorazovú lištu
vytiahnuť von.
Dodržiavajte rozmery pílového kotúča.
Priemer diery musí pasovať na vreteno ná-
radia bez vôle. Nepoužívajte žiadne re-
dukcie ani adaptéry.
Laserový lúč môže vyzna-
čovať líniu rezu voliteľne
vľavo alebo vpravo od pí-
lového kotúča.
Symboly a ich významy
