Slovensky | 165
Bosch Power Tools 1 609 92A 27V | (8.3.16)
– V prípade potreby nastavte želaný uhol zošikmenia.
Pri všetkých rezoch musíte v prvom rade zabezpečiť,
aby sa pílový kotúč v žiadnom čase nemohol dotknúť
dorazovej lišty, zvierok ani žiadnych ostatných súčias-
tok náradia. V prípade potreby demontujte namontova-
né pomocné dorazy a primeraným spôsobom ich
prispôsobte.
– Upnite obrobok so zreteľom na jeho rozmery.
– Odtiahnite rameno obrobku od dorazových líšt 9 a 11 tak
ďaleko, aby sa pílový kotúč nachádzal pred obrobkom.
– Zapnite ručné elektrické náradie.
– Rameno nástroja veďte pomaly za rukoväť 6 smerom dole.
– Zatlačte teraz rameno obrobku smerom k dorazovým liš-
tám 9 a 11 a rovnomerným posuvom prerežte obrobok.
– Elektrické náradie vypnite a vyčkajte, kým sa pílový kotúč
úplne zastaví.
– Pomaly posúvajte rameno nástroja smerom hore.
Nastavenie hĺbkového dorazu (rezanie drážky)
(pozri obrázok O)
Keď potrebujete rezať drážku, musíte nanovo nastaviť hĺbko-
vý doraz.
– Vytočte hĺbkový doraz 34 smerom von.
– Otáčajte rameno náradia pomocou rukoväti 6 nadol dovte-
dy, kým indikátor hĺbky rezu 36 nebude na stupnici 35
ukazovať želanú hĺbku rezu.
– Otáčajte nastavovaciu skrutku 33 do takej polohy, aby sa
koniec skrutky dotýkal hĺbkového dorazu 34.
– Pomaly posúvajte rameno nástroja smerom hore.
Rezanie rovnako dlhých obrobkov (pozri obrázok P)
Ak chcete jednoducho rezať rovnako dlhé obrobky, môžete
použiť uhlový doraz 10.
– Uvoľnite upínaciu páčku 50 a nastavte dĺžkový doraz 10 na
želanú dĺžku obrobku.
– Opäť pevne dotiahnite upínaciu páčku 50.
Výmena vkladacej platničky (pozri obrázok Q)
Čierna vkladacia platnička 16 sa môže po dlhšom používaní
elektrického náradia opotrebovať.
Poškodenú vkladaciu platničku vymeňte za novú.
– Dajte ručné elektrické náradie do pracovnej polohy.
– Vyskrutkujte upevňovaciu skrutku 66 inbusovým kľúčom
49 a vyberte starú vkladaciu platničku.
– Vložte novú vkladaciu platničku a znova pevne priskrutkuj-
te upevňovaciu skrutku 66.

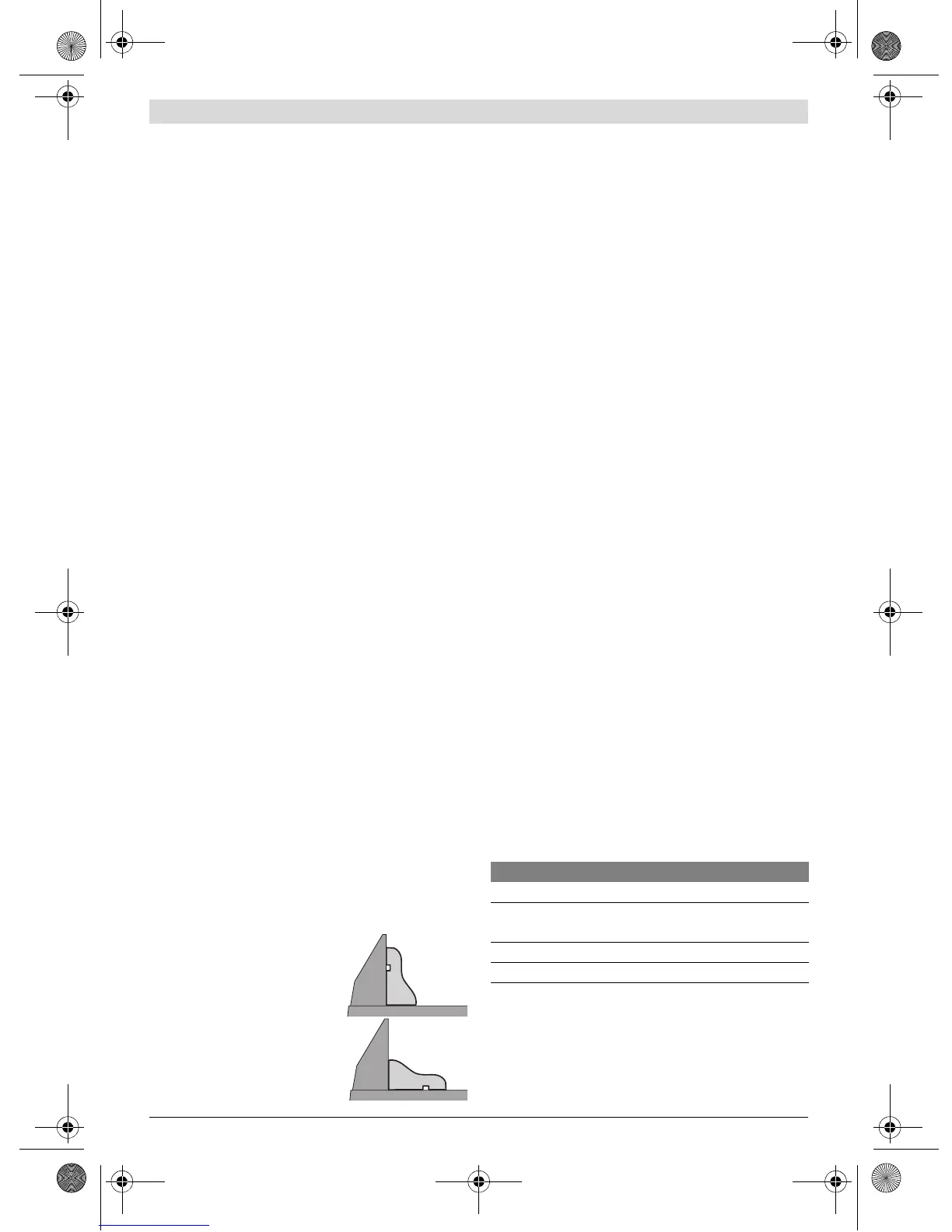

Obrábanie profilových líšt
Profilové lišty môžete opracovávať dvoma rôznymi spôsobmi:
Potom môžete pokračovať v závislosti od šírky profilovej lišty
rezaním s ťahacím pohybom alebo rezaním bez ťahacieho po-
hybu (kapovaním).
Nastavený uhol zošikmenia si v každom prípade vyskúšajte
najprv na kúsku odpadového dreva.
Transport (pozri obrázok R)
Predtým, ako budete náradie prepravovať, musíte vykonať
nasledujúce kroky:
– Dajte ručné elektrické náradie do transportnej polohy.
– Vsuňte flexibilné predĺženia rezacieho stola 63 do upínaní
64 elektrického náradia.
– Odstráňte všetko príslušenstvo, ktoré nemôže byť na ruč-
nom elektrickom náradí pevne namontované.
Nepoužívané pílové kotúče majte pri transporte podľa
možnosti uložené v nejakom uzavretom obale.
– Ručné elektrické náradie prenášajte vždy za rukoväť na
prenášanie 2.
Pri preprave tohto elektrického náradia používajte len
transportné prvky náradia, nikdy však nepoužívajte
bezpečnostné prvky náradia.
Údržba a servis
Údržba a čistenie
Pred každou prácou na ručnom elektrickom náradí vy-
tiahnite zástrčku náradia zo zásuvky.
Čistenie
Ručné elektrické náradie a jeho vetracie štrbiny udržiavajte
vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne.
Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma
Bosch alebo niektoré autorizované servisné stredisko ručné-
ho elektrického náradia Bosch, aby sa zabránilo ohrozeniu
bezpečnosti používateľa náradia.
Výkyvný ochranný kryt sa musí dať vždy voľne pohybovať a
musí sa samočinne uzavierať. Okolie výkyvného ochranného
krytu preto udržiavajte vždy v čistote.
Po každej práci odstráňte prach a triesky vyfúkaním tlakovým
vzduchom alebo odstránením pomocou štetca.
Pravidelne čistite klzný valček 24.
Príslušenstvo
Servisné stredisko a poradenstvo pri používaní
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy
a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo-
žené obrázky a informácie k náhradným súčiastkam nájdete aj
na web-stránke:
www.bosch-pt.com
– Nastavenia proti dorazovej lište
– S položením naplocho na rezací
stôl
Vecné číslo
Pílové kotúče na rezanie dreva
Pílový kotúč 216 x 30 mm, 24 zubov
Pílový kotúč 216 x 30 mm, 48 zubov
2 608 640 431
2 608 640 432
Pílové listy na rezanie tvrdého dreva a preglejok
Pílový kotúč 216 x 30 mm, 60 zubov 2 608 640 433
