Fűrészelés húzómozgással
–Az 1 húzószerkezet segítségével történő vágásokhoz (szé-
les munkadarabok) lazítsa ki a 25 rögzítőcsavart, ha az
meg van húzva.
– Szükség esetén állítsa be a kívánt sarkalószöget.
Bármely vágás megkezdése előtt először gondoskod-
jon arról, hogy a fűrészlap sohase érhessen hozzá az üt-
közősínhez, a csavaros szorítóhoz vagy a berendezés
egyéb alkatrészeihez. Távolítsa el az előzőleg esetleg
felszerelt kisegítő ütközőket, vagy állítsa be megfele-
lően azokat.
– A méreteinek megfelelően szorosan fogja be a megmunká-
lásra kerülő munkadarabot.
– Húzza el annyira a szerszámkart a 9 és 11 ütközősíntől,
hogy a fűrészlap a munkadarab elé kerüljön.
–Kapcsolja be az elektromos kéziszerszámot.
– Lassan vezesse lefelé a 6 fogantyúnál fogva a szerszám-
kart.
– Most nyomja el a szerszámkart a 9 és 11 ütközősín felé és
egyenletes előtolással fűrészelje át a munkadarabot.
– Kapcsolja ki az elektromos kéziszerszámot és várjon, amíg
a fűrészlap teljesen leáll.
– Lassan vezesse felfelé a szerszámkart.
Mélységütköző beállítása (Horony fűrészelése)
(lásd az „O” ábrát)
Egy horony fűrészeléséhez a mélységi ütközőt át kell állítani.
– Forgassa el kifelé a 34 mélységi ütközőt.
– Hajtsa le annyira a szerszámkart a 6 fogantyúnál fogva,
hogy a 36 vágási mélység kijelző a 35 vágási mélység ská-
lán a kívánt vágási mélységet mutassa.
–Forgassa el a 33 szabályozócsavart, amíg a csavar vége
meg nem érinti a 34 mélységi ütközőt.
– Lassan vezesse felfelé a szerszámkart.
Azonos hosszúságú munkadarabok fűrészelése
(lásd a „P” ábrát)
Az azonos hosszúságú munkadarabok vágásához használhat-
ja a 10 hosszanti ütközőt.
– Lazítsa ki az 50 rögzítőkart és állítsa be a 10 hosszanti üt-
közőt a kívánt munkadarab méretre.
– Húzza meg ismét szorosra az 50 rögzítőkart.
A felszakadásgátló betétlap kicserélése (lásd a „Q” ábrát)
A fekete betétlap 16 az elektromos kéziszerszám hosszabb
használata során elkophat.
Ha egy betétlap megrongálódott, azt azonnal cserélje ki.
– Hozza munkahelyzetbe az elektromos kéziszerszámot.
–Csavarja ki a 66 rögzítőcsavart a 49 belső hatlapos kulc-
csal és vegye ki a régi betétlapot.
– Tegye be az új betétlapot és a 66 rögzítőcsavarral húzza
meg ismét szorosra.

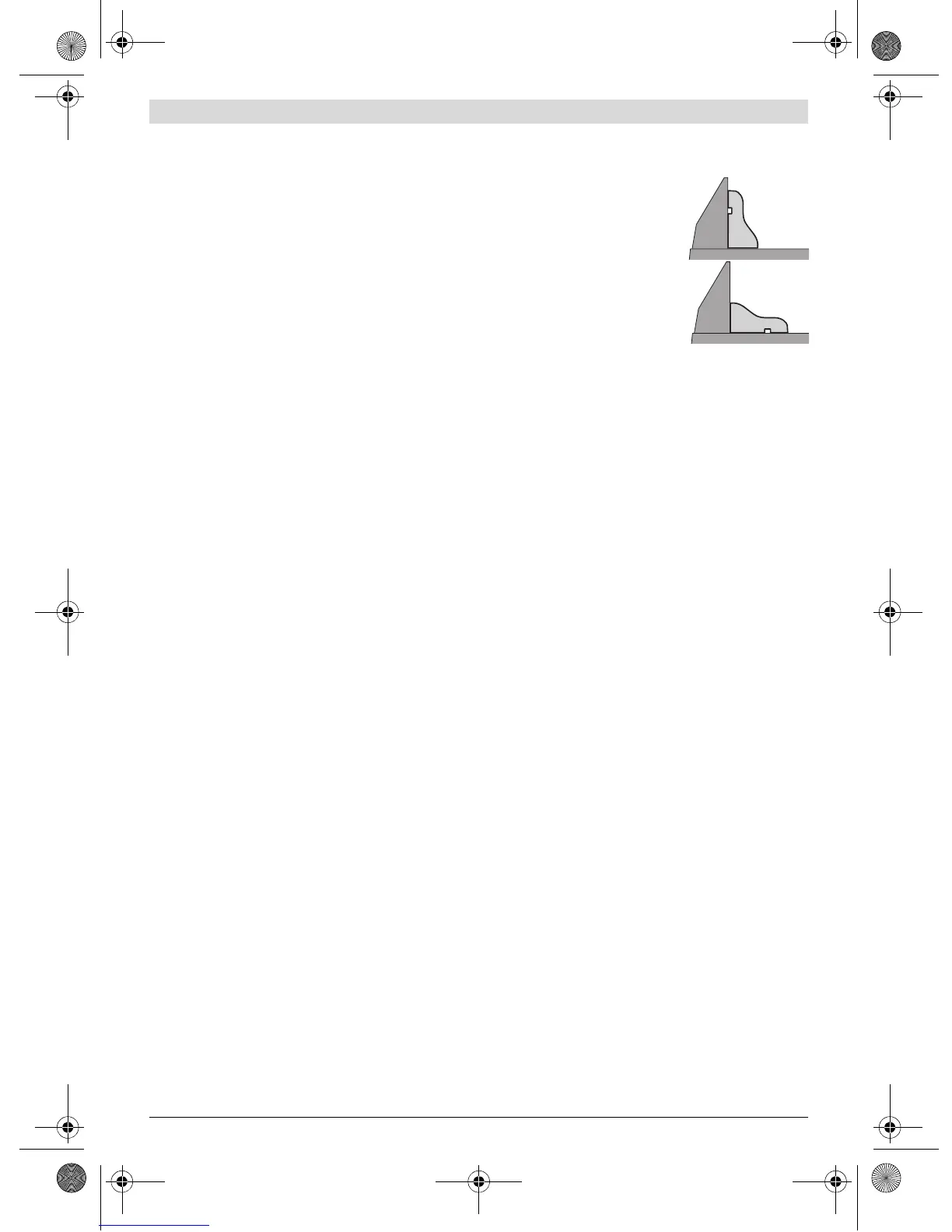

Profillécek megmunkálása
Profilléceket két különböző módon lehet megmunkálni:
Ezen felül, a vágást a profilléc szélességétől függően húzó
mozgással, vagy anélkül lehet végrehajtani.
A beállított sarkalószöget először mindig próbálja ki egy hulla-
dékdarabon.
Szállítás (lásd az „R” ábrát)
Az elektromos kéziszerszám szállítása előtt hajtsa végre a kö-
vetkező lépéseket:
– Hozza a szállítási helyzetbe az elektromos kéziszerszámot.
– Dugja bele a rugalmas 63 fűrészasztal hosszabbítókat az
elektromos kéziszerszám 64 befogó egységeibe.
– Távolítson el minden olyan tartozék alkatrészt, amelyet
nem lehet szorosan rögzítve felszerelni az elektromos kézi-
szerszámra.
A nem használt fűrészlapokat a szállításhoz, ha lehetséges,
egy zárt ládában tárolja.
– Az elektromos kéziszerszámot mindig a 2 szállítófogantyú-
nál fogva vigye.
Az elektromos kéziszerszám szállításához kizárólag a
szállítószerkezeteket, és sohasem a védőberendezése-
ket használja.
Karbantartás és szerviz
Karbantartás és tisztítás
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
Tisztítás
Tartsa mindig tisztán az elektromos kéziszerszámot és annak
szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson.
Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével
csak a magát a Bosch céget, vagy egy Bosch elektromos kézi-
szerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy
a biztonságra veszélyes szituáció lépjen fel.
A fűrészlap lengő védőburkolatának szabadon kell mozognia
és automatikusan kell záródnia. Ezért az elforgatható védő-
burkolat körülötti területet mindig tisztán kell tartani.
Minden egyes munkamenet után távolítsa el sűrített levegővel
való kifúvással, vagy egy ecsettel a port és a forgácsot.
Rendszeresen tisztítsa meg a 24 csúszógörgőt.
–az ütközősínhez állított padlólé-
cek esetén
– laposan a fűrészasztalra fektetve
