186 | Русский
1 609 92A 27V | (8.3.16) Bosch Power Tools
–Осторожно поднимите кронштейн рабочего инстру-
мента.
Настройка ограничителя глубины (выпиливание па-
зов) (см. рис. О)
Для выпиливания пазов необходимо переставить ограни-
читель глубины.
– Поверните ограничитель глубины 34 наружу.
– Поворачивайте кронштейн рабочего инструмента за
рукоятку 6 вниз до тех пор, пока индикатор глубины
пропила 36 на шкале глубины пропила 35 не покажет
требуемую глубину пропила.
– Отрегулируйте юстировочный винт 33 так, чтобы его
конец касался ограничителя глубины 34.
–Осторожно поднимите кронштейн рабочего инстру-
мента.
Обрез заготовок одинаковой длины (см. рис. Р)
Для простого отрезания заготовок с одинаковой длиной
Вы можете использовать продольный упор 10.
– Отпустите зажимной рычаг 50 и настройте продольный
упор 10 на необходим
ую длину заготовки.
– Снова туго затяните зажимной рычаг 50.
Смена плиты-вкладыша (см. рис. Q)
При длительной эксплуатации электроинструмента чер-
ная плита-вкладыш 16 может износиться.
Неисправная плита-вкладыш подлежит замене.
– Приведите электроинструмент в рабочее положение.
– Выкрутите крепежные винты 66 с помощью ключа-ше-
стигранника 49 и снимите старую плиту-вкладыш.
– Вставьте новую плиту-вкладыш и снова туго затяните
крепежные винты 66.

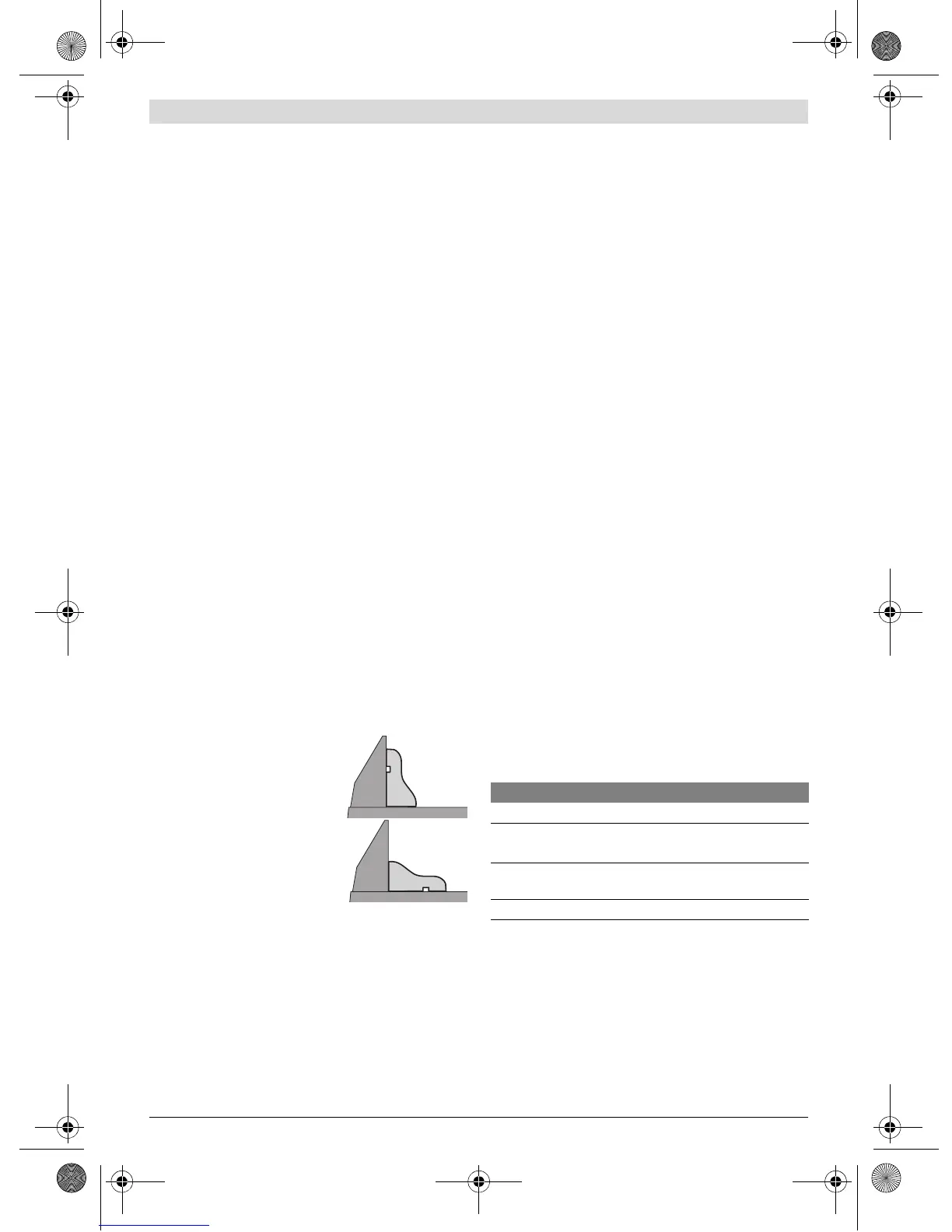

Обработка профильных реек
Профильные рейки Вы можете обрабатывать двумя раз-
личными способами.
Далее Вы можете, в зависимости от ширины профильной
рейки, выполнять резы с тяговым движением и без тяго-
вого движения.
Настроенный угол распила нужно всегда сначала прове-
рить на отходах.
Транспортировка (см. рис. R)
Перед транспортировкой электроинструмента выполните
следующее:
– Приведите электроинструмент в рабочее положение.
– Вставьте гибкие удлинители стола 63 в крепления 64 на
электроинструменте.
–Снимите с электроинструмента все принадлежности,
которые не закрепляются прочно на машине.
Переносите пильные диски, которыми Вы не пользуе-
тесь, по возможности в закрытых емкостях.
– Всегда переносите электроинструмент за ручку для пе-
реноски 2.
Переносите электроинструмента, взявшись за тран-
спортировочные приспособления, никогда не ис-
пользуйте для этих целей защитные устройства.
Техобслуживание и сервис
Техобслуживание и очистка
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Очистка
Для обеспечения качественной и безопасной работы со-
держите электроинструмент и вентиляционные прорези в
чистоте.
Если требуется поменять шнур, обращайтесь на фирму
Bosch или в авторизованную сервисную мастерскую для
электроинструментов Bosch.
Маятниковый защитный кожух должен всегда свободно
двигаться и самостоятельно закрываться. Поэтому всегда
держите в чистоте участок вокруг маятниково защитного
кожуха.
После каждой рабочей операции удаляйте пыль и стружку
струей сжатого воздуха или кисточкой.
Регулярно очищайте ролик скольжения 24.
Принадлежности
– приставив в высоту к упорной
планке
–плоско положив на стол пилы
Товарный №
Пильные диски для древесины
Пильный диск 216 x 30 мм, 24 зубьев
Пильный диск 216 x 30 мм, 48 зубьев
2 608 640 431
2 608 640 432
Пильные диски для твердой древесины и композици-
онных материалов
Пильный диск 216 x 30 мм, 60 зубьев 2 608 640 433
OBJ_BUCH-2765-001.book Page 186 Tuesday, March 8, 2016 9:56 AM
