Розпилювання з горизонтальним пересуванням
супорта
– Для розпилювання з використанням підтягувального
пристрою 1 (широкі заготовки) треба послабити
фіксуючий гвинт 25, якщо він затягнутий.
– За потреби налаштуйте бажаний кут розпилювання.
При всіх роботах з розпилювання спочатку Вам
треба переконатися, що пиляльний диск ні при яких
умовах не може торкатися упорної планки,
струбцини чи інших деталей приладу. Приберіть
можливо монтовані додаткові упори або
відповідним чином припасуйте їх.
– Затисніть оброблювану заготовку відповідно до її
розмірів.
– Відтягніть кронштейн від упорних планок 9 і 11
настільки, щоб пиляльний диск опинився перед
заготовкою.
–Увімкніть електроприлад.
– Повільно опустіть кронштейн за рукоятку 6.
– Тепер притисніть кронштейн в напрямку упорних
планок 9 і 11 та розпиляйте заготовку з рівномірною
подачею.
– Вимкніть електроприлад і зачекайте, поки пиляльний
диск повністю не зупиниться.
– Повільно підніміть кронштейн робочого інструмента.
Настроювання обмежувача глибини (випилювання
пазів) (див.мал.О)
Якщо Ви збираєтесь випилювати пази, обмежувач
глибини необхідно перенастроїти.
– Поверніть обмежувач глибини 34 назовні.
– Нахиляйте кронштейн робочого інструмента за
рукоятку 6 донизу до тих пір, поки індикатор глибини
розпилювання 36 на шкалі глибини розпилювання 35
не вкаже потрібну глибину розпилювання.
– Відрегулюйте юстирувальний гвинт 33 так, щоб його
кінець торкався обмежувач
а глибини 34.
– Повільно підніміть кронштейн робочого інструмента.
Розпилювання заготовок однакової довжини
(див.мал.Р)
Для простого розпилювання заготовок однакової
довжини можна використовувати поздовжній упор 10.
– Відпустіть затискний важіль 50 і налаштуйте
поздовжній упор 10 на потрібну довжину заготовки.
– Знову туго затягніть затискний важіль 50.
Заміна вставного щитка (див. мал. Q)
За умов довготривалої експлуатації електроінструмента
чорний вставний щиток 16 може зноситися.
У разі пошкодження замініть щиток.
– Встановіть електроприлад в робоче положення.
– Викрутіть кріпильні гвинти 66 за допомогою ключа-
шестигранника 49 і вийміть старий вставний щ
иток.
– Встроміть новий вставний щиток і знову міцно закрутіть
кріпильні гвинти 66.
Обробка профільний рейок
Профільні рейки можна обробляти двома способами:
Крім того, в залежності від ширини профільної рейки
розпилювання можна здійснювати з підтягуванням або
без нього.
Спочатку перевірте встановлений кут розпилювання на
непотрібному куску деревини.
Транспортування (див. мал. R)
Перш ніж транспортувати електроприлад, треба виконати
такі дії:
– Встановіть електроприлад в положення як для
транспортування.
– Встроміть гнучкі подовжувачі стола 63 у кріплення 64
на електроінструменті.
– Зніміть все приладдя, яке не можна міцно монтувати на
електроприладі.
За можливістю переносьте пиляльні диски, якими Ви не
користуєтеся, в закритих ємностях.
– Переносьте електроприлад завжди за ручку для
перенесення 2.
Для перенесення електроприладу користуйтеся
лише транспортним приладдям і ні в якому разі не
користуйтеся для цього захисними пристроями.
Технічне обслуговування і сервіс
Технічне обслуговування і очищення
Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.
Очищення
Для якісної і безпечної роботи тримайте електроприлад і
вентиляційні отвори в чистоті.
Якщо треба поміняти під’єднувальний кабель, це треба
робити на фірмі Bosch або в сервісній майстерні для
електроінструментів Bosch, щоб уникнути небезпек.
Маятниковий захисний кожух має завжди вільно
пересуватися і самостійно закриватися. З цієї причини
завжди тримайте зону навколо маятникового захисного
кожуха в чистоті.
Після кожної робочої операції здувайте пил і стружку
стисненим повітрям або змітайте їх щіточкою.
Регулярно проч
ищайте ковзний ролик 24.

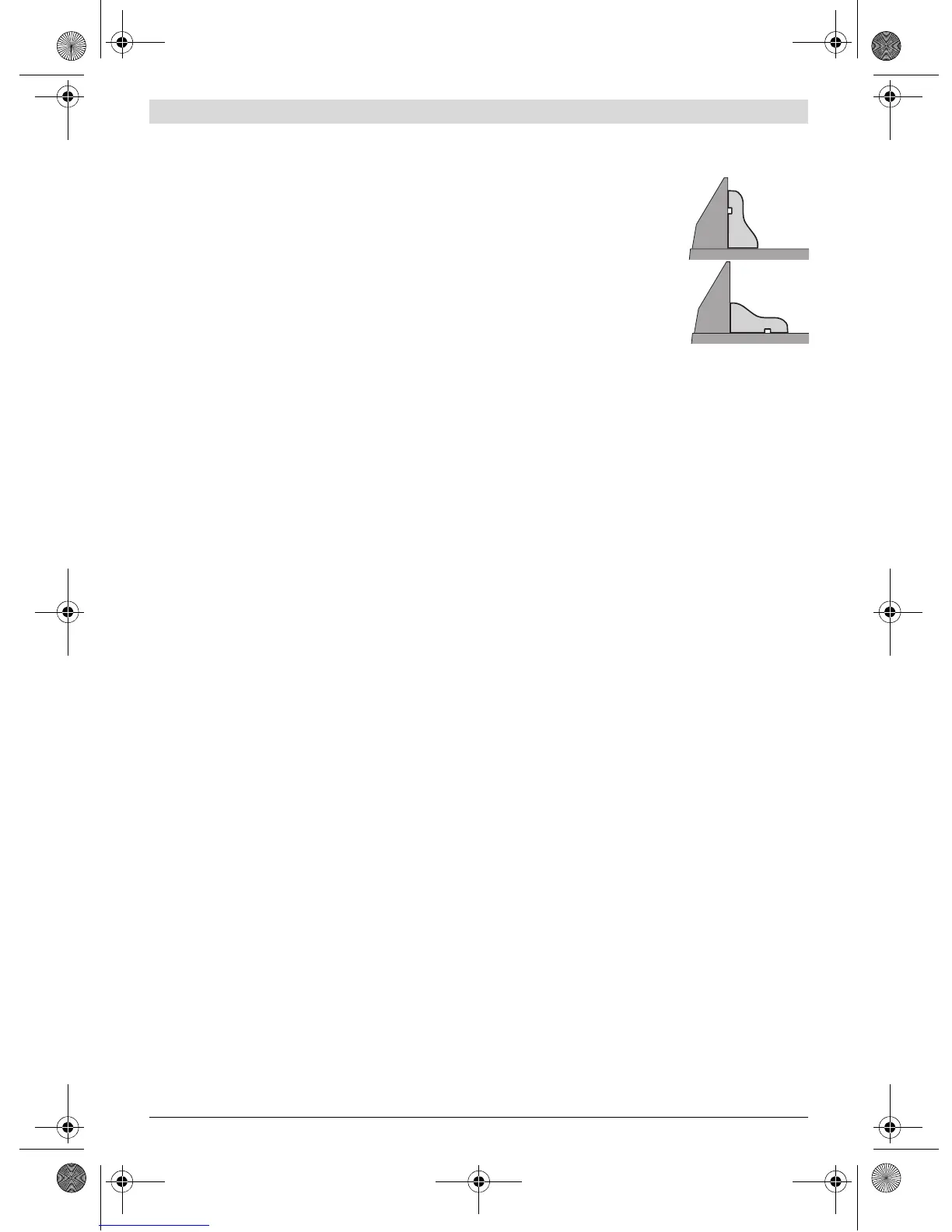

– вертикальне приставлення до
упорної шини
– горизонтальне розташування
на столі
