Өнім және қызмет сипаттамасы
Барлық қауіпсіздік нұсқаулықтарын
және ескертпелерді оқыңыз.
Техникалық қауіпсіздік нұсқаулықтарын
және ескертпелерді сақтамау тоқтың
соғуына, өрт және/немесе ауыр
жарақаттануларға апаруы мүмкін.
Тағайындалу бойынша қолдану
Электр құрал қозғалмайтын тіректе бойлай және
көлденеңінен, ағашты кесудің түзу бағытымен жұмыс
істеуге арналған. Осында горизонталды еңіс бұрышы
–48° мен +48° дейін және вертикалды еңіс бұрышы 45°
(сол жағынан) 45° дейін болуы мүмкін.
Электр құралының қуаты қатты және жұмсақ ағашты және
ағаш-жоңқалы плита мен ағаш-талшықты плиталарға
арналған.
Электр құрал алюминий немесе басқа түсті металдарды
аралауға арналмаған.
Бейнеленген құрамды бөлшектер
Көрсетілген құрамдастар нөмірлері суреттері бар беттегі
электр құралының сипаттамасына негізделген.
1 Тартқыш
2 Тасымалдау тұтқасы
3 Лазер ескерту тақтасы
4 Қосқыш/өшіргішті блокадалау
5 Қосқыш/өшіргіш
6 Қол тұтқасы
7 Қорғаныш қаптамасы
8 Маятниктік қорғағыш қаптама
9 Жылжытылатын тіреуіш планка
10 Ұзындық тіреуіші
11 Тұрақты бағыттауыш
12 Аралау үстелінің ұзартқышы (жылжымайтын)
13 Кез келген қисайту бұрышы үшін бекіту басы
(көлденең)
14 Қисайту бұрышын алдын ала реттеу тұтқышы
(көлденең)
15 Құлаудан сақтау
16 Ішпек
17 Бұрыш көрсеткіш (горизонталды)
18 Стандартты қисайту бұрышы үшін ойықтар
19 Қисайту бұрышы шкаласы (көлденең)
20 Орнату ойықтары
21 Аралау үстелі
22 Жылдам қысқаш
23 Жоңқа бағыттауышы
24 Сырғанайтын доңғалақша
25
Тартқыш үшін құлыптау бұрандасы
26 Лазер үшін қосқыш/өшіргіш (кесік сызығының
қиылысу белгісі)
27 Жоңқаларды шығаруға арналған келте құбыр
28 Тасымалдау қорғауышы
29 Құлаудан сақтайтын қысқыш
30 Кез келген қисайту бұрышы үшін қысқыш тұтқа (тік)
31 Жылдам қысқаш үшін тесіктер
32 Шпиндельді бұғаттау
33 Тереңдік тіреуішінің дәлдеу бұрандасы
34 Тереңдік шектегіші
35 Аралау бұрышының шкаласы
Қорғаныш көзілдірікті киіңіз.
Құлақ сақтағышын киіңіз. Шуыл
әсерінен есту қабілетіңіз
зақымдануы мүмкін.
Лазерлік сәуле
сәулеге тікелей қарамаңыз
2-сынып лазері
Қау
іпті аймақ! Мүмкіншілік
бойынша алақан, бармақ немесе
қолдарды осы аймақтан
алыстатыңыз.
Горизонталды еңіс
бұрышын реттеу үшін
тұтқышты тартып аралау
үстелін бұрыш
көрсеткіші керекті еңіс
бұрышын көрсеткенше
бұрау керек.
Вертикалды еңіс
бұрыштарын аралауда
реттелетін тіреуіш
планканы сыртқа тарту
керек.
Аралау дискісінің өлшемдеріне назар
аударыңыз. Тесік диаметрі аралықсыз
аспап шпинделіне сәй келуі керек.
Жалғастырғыш тетіктерді немесе
адаптерлерді пайдаланбаңыз.
Кесік сызығын лазер
сәулесі қалағаныңызша
ара дискісінің сол
немесе оң жағында
көрсетілуі мүмкін.

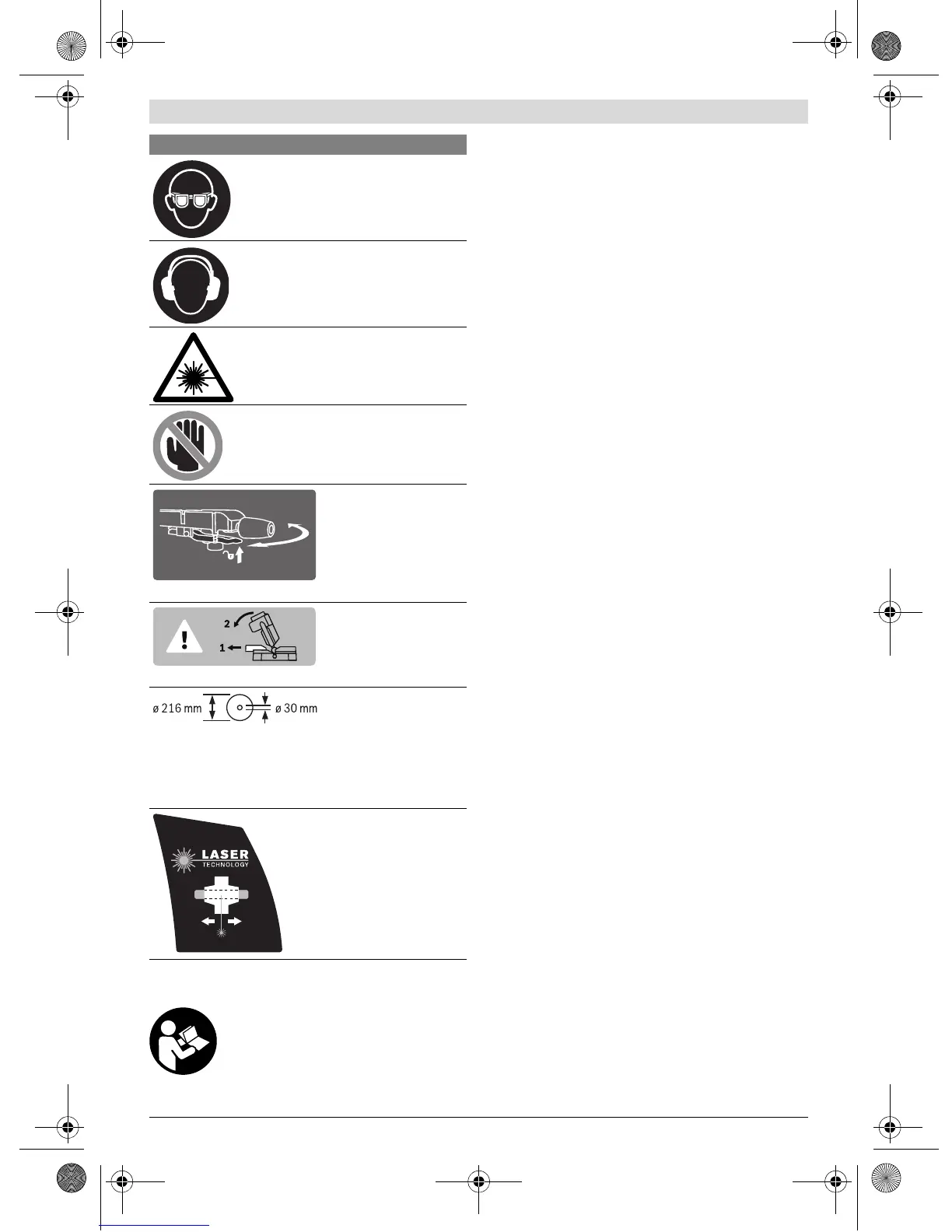

Белгілер мен олардың мағанасы
