Описание на продукта и възмож-
ностите му
Прочетете внимателно всички указания.
Неспазването на приведените по-долу ука-
зания може да доведе до токов удар, пожар
и/или тежки травми.
Предназначение на електроинструмента
Електроинструментът е предназначен за изпълняване на
надлъжни и напречни срезове в дървесни материали,
монтиран неподвижно върху работен плот. При това са
възможни наклони на срезовете в хоризонтална равнина
от –48° до +48° както и във вертикална равнина 45° (наля-
во) до 45° (надясно).
Електроинструментът е проектиран с мощност да разряз-
ва твърд и мек дървесен материал, както и ПДЧ и фазерни
плоскости.
Електроинструментът не е подходящ за разрязване на алу-
миний или други цветни метали.
Изобразени елементи
Номерирането на изобразените модули се отнася до фигу-
рите на електроинструмента на графичните страници.
1 Приспособление за теглене
2 Ръкохватка за пренасяне
3 Предупредителна табелка за лазерния лъч
4 Блокировка на пусковия прекъсвач
5 Пусков прекъсвач
6 Ръкохватка
7 Предпазен кожух
8 Шарнирно окачен предпазен кожух
9 Регулируема опорна шина
10 Надлъжна опора
11 Постоянна опорна шина
12 Удължител на работния плот (постоянен)
13 Ръкохватка за застопоряване под произволен ъгъл
(в хоризонтална равнина)
14 Лост за предварително установяване на наклона на
среза (в хоризонтална равнина)
15 Опорен крак
16 Вложка
17 Стрелка за отчитане на ъгъла
(в хоризонтална равнина)
18 Канали за фиксиране на стандартни ъгли
19 Скала за наклона на среза (в хоризонтална равнина)
20
Монтажни отвори
21 Маса
22 Скоба за бързо застопоряване
23 Предпазна пластина
24 Ролка
25 Винт за застопоряване на приспособлението за изтег-
ляне

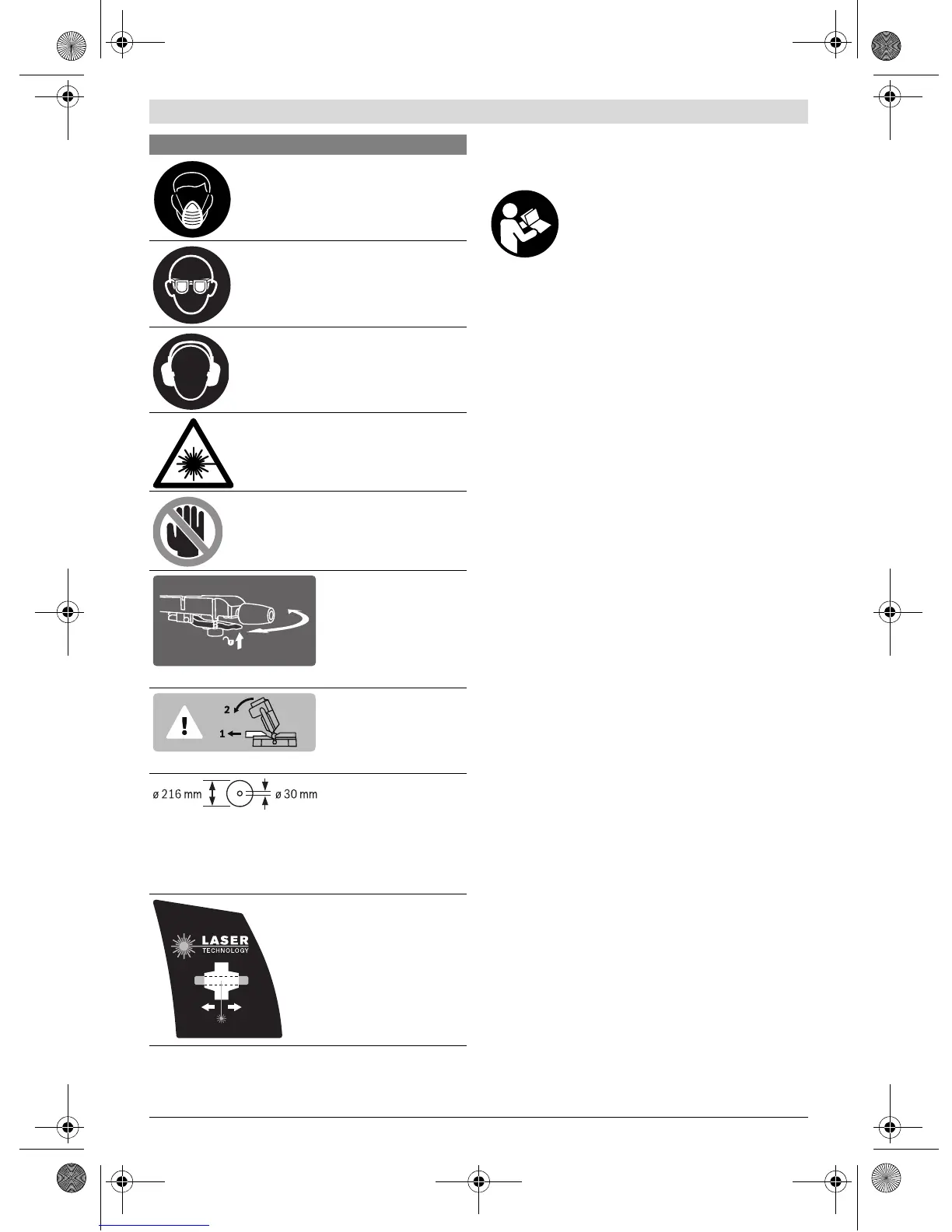

Работете с противопрахова маска.
Работете с предпазни очила.
Работете с шумозаглушители.
Въздействието на шум може да пре-
дизвика загуба на слух.
Лазерен лъч
не гледайте срещу лазерния лъч
Лазер клас 2
Опасна зона! По възможност дръ-
жте ръцете и пръстите си на раз-
стояние от тази зона.
За настройване на ъгъла
на рязане в хоризонтал-
на равнина трябва да из-
дърпате лоста и да за-
въртите работния плот
до достигане на желания
ъгъл.
При срезове под наклон
във вертикална равнина
регулируемата опорна
шина трябва да бъде из-
дърпана навън.
Съобразявайте се с размерите на цир-
кулярния диск. Отворът му трябва да
пасва без луфт на присъединителното
стъпало на вала. Не използвайте реду-
циращи звена или адаптери.
Линията на среза може
да бъде показвана от ла-
зерния лъч по избор от-
ляво или отдясно на цир-
кулярния диск.
Символи и тяхното значение
