Srpski | 243
Bosch Power Tools 1 609 92A 27V | (8.3.16)
Opis proizvoda i rada
Čitajte sva upozorenja i uputstva. Propusti
kod pridržavanja upozorenja i uputstava
mogu imati za posledicu električni udar, požar
i/ili teške povrede.
Upotreba prema svrsi
Elektirčni alat je zamišljen da kao stacionarni uredjaj izvodi
presecanja po dužini i popreko sa pravim postupkom
presecanja u drvetu. Pritom su mogući horizonalni uglovi
iskošenja od –48° do +48° kao i vertikalni uglovi iskošenja od
45° (sa leve strane) do 45° (sa desne strane).
Rad električnog alata je zamišljen za presecanje tvrdog i
mekog drveta kao i iverice i ploča sa vlaknima.
Električni alat nije pogodan za testerisanje aluminijuma ili
drugih nemetala.
Komponente sa slike
Označavanje brojevima kompenenti sa slika odnosi se na
prikaz električnog alata na grafičkim stranama.
1 Vučni uredjaj
2 Transportna drška
3 Laserska tablica sa opomenom
4 Blokada uključivanja za prekidač za uključivanje-
isključivanje
5 Prekidač za uključivanje-isključivanje
6 Drška
7 Zaštitna hauba
8 Klatna zaštitna hauba
9 Podešljiva granična šina
10 Dužni graničnik
11 Fiksirana granična šina
12 Produžetak postolja za testeru (stacionarni)
13 Dugme za fiksiranje za željeni ugao iskošenja
(horizontalan)
14 Poluga za podešavanje ugla iskošenja (horizontalan)
15 Zaštita od iskretanja
16 Uložna ploča
17 Pokazivač ugla (horizontalan)
18 Urezi za standardni ugao iskošenjal
19 Skala za ugao iskošenja (horizontalan)
20 Otvori za montažu
21 Postolje testere
22 Brza stega
23 Odbijač strugotine
24 Klizni valjčić
25 Zavrtanj za fiksiranje vučnog uredjaja
26 Prekidač za uklj./isklj. lasera (oznaka linija reza)
27 Izbacivanje piljevine
28 Osigurač za transport
29 Koleno-zaštita od iskretanja
30 Zatezna drška za željeni ugao iskošenja (vertikalan)
31 Otvori za brzu stegu
32 Blokada vretena
33 Zavrtanj za podešavanje dubinskog graničnika
34 Dubinski graničnik
35 Skala dubine sečenja
36 Pokazivač dubine reza
37 Klizni prekidač za laser (oznaka linija reza levo / desno od
lista testere)
38 Izlaz laserskog zračenja
39 Pokazivač ugla (vertikalan) za desno područje ugla
iskošenja
40 Skala za ugao iskošenja (vertikalan)
41 Zavrtanj graničnika za levi deo ugla iskošenja
42 Graničnik za vertikalni standardni ugao iskošenja 45°,
22,5° i 33,9° (levo)
43 Pokazivač ugla (vertikalan) za levo područje ugla
iskošenja
44 Zavrtanj graničnika za desni deo ugla iskošenja
45 Graničnik za vertikalni standardni ugao iskošenja 45°
(desno)
46 Granični zavrtanj za 0°-ugla iskošenja (vertikalan)
47 Graničnik za vertikalne standardne uglove iskošenja 0°
48 Pritezna poluga za granične šine koje se mogu
podešavati
49 Šestougaoni ključ
50 Stezna poluga uzdužnog graničnika
51 Zavrtnji za pričvršćivanje za stacionarni produžetak
postolja za testeru 12
52 Prijemnica za stacionarni produžetak postolja za testeru
12
53 Kesa za prašinu
54 Šestougaoni zavrtanj za pričvršćivanje lista testere
55 Zatezna prirubnica
56 List testere
57 Unutrašnja zatezna prirubnica
58 Brza deblokada brze stege
59 Drška za fiksiranje brze stezaljke
60 Leptirasti zavrtanj brze stege
61 Šipka brze stege
62 Otvori za mogućnost horizontalnog fiksiranja
63 Produžetak postolja za testeru (fleksibilni)
64 Prijemnica za fleksibilni produžetak postolja za testeru
63 (na električnom alatu)

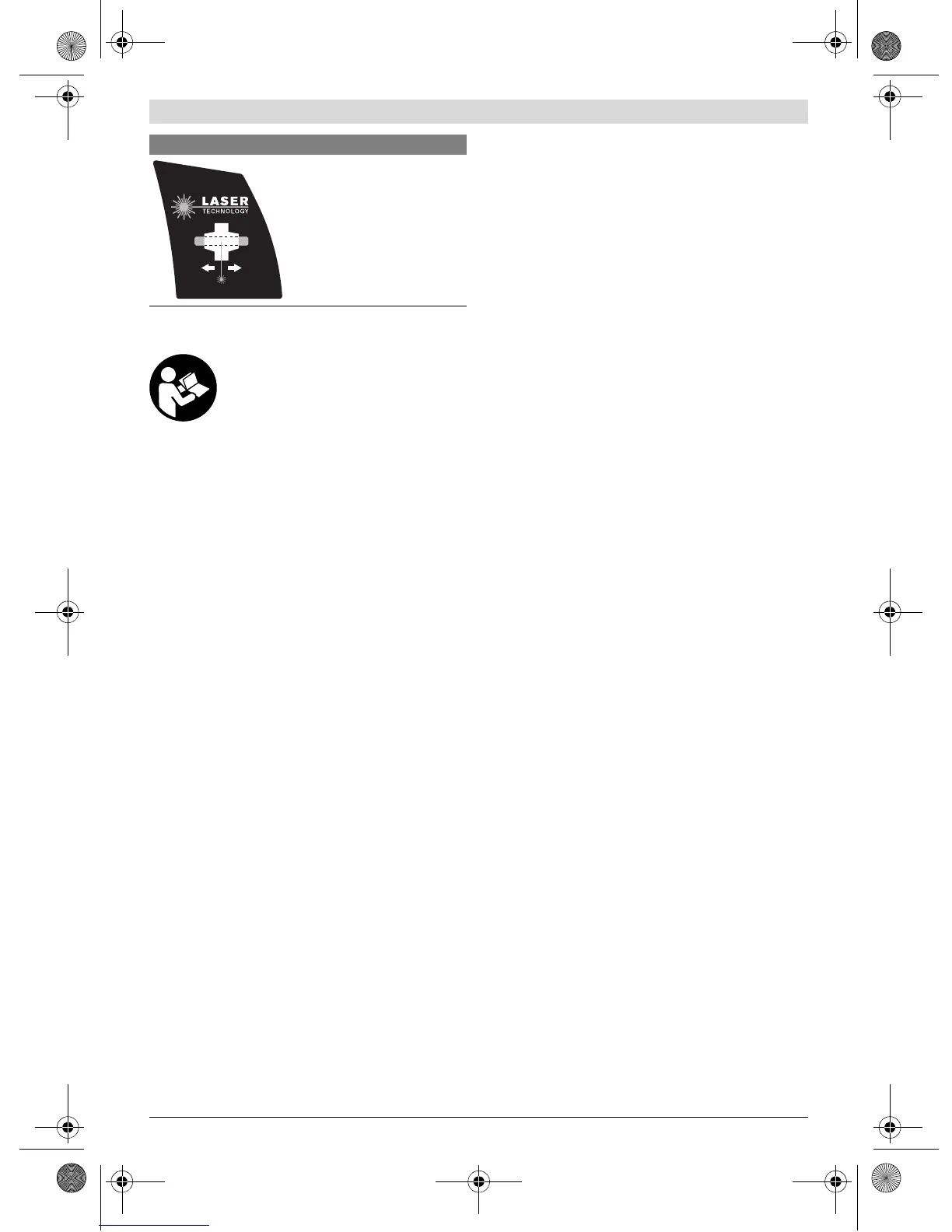

Liniju reza po izboru
možete da prikažete
pomoću laserskog zraka
levo ili desno od lista
testere.
Simboli i njihovo značenje
