252 | Slovensko
1 609 92A 27V | (8.3.16) Bosch Power Tools
Opis in zmogljivost izdelka
Preberite vsa opozorila in napotila. Napake
zaradi neupoštevanja spodaj navedenih opo-
zoril in napotil lahko povzročijo električni
udar, požar in/ali težke telesne poškodbe.
Uporaba v skladu z namenom
Električno orodje je namenjeno, da kot fiksna naprava izvaja
vzdolžne in prečne reze z ravnim potekom reza v les. Pri tem
so možni vodoravni jeralni koti od –4 do +4, ter navpični
jeralni koti od 45° (leva stran) do 45° (desna stran).
Moč električnega orodja je primerna za žaganje trdega in meh-
kega lesa ter ivernih in vlaknenih plošč.
Električno orodje ni primerno za žaganje aluminija ali drugih
neželeznih kovin.
Komponente na sliki
Oštevilčenje komponent na sliki se nanaša na predstavitev
orodja na strani z grafiko.
1 Potezna naprava
2 Ročaj za transportiranje
3 Opozorilna ploščica laserja
4 Protivklopna zapora vklopno/izklopnega stikala
5 Vklopno/izklopno stikalo
6 Ročaj
7 Zaščitni pokrov
8 Premični zaščitni pokrov
9 Prestavljiv prislonski trak
10 Dolžinski prislon
11 Fiksno prislonsko vodilo
12 Podaljšek mize za žago (stacionaren)
13 Gumb za nastavitev poljubnega jeralnega kota
(vodoravno)
14 Ročica za prednastavitev jeralnega kota (vodoravno)
15 Noga za zaščito pred prevrnitvijo
16 Vložna plošča
17 Kotni kazalnik (vodoravno)
18 Zareze za standardni jeralni kot
19 Skala za nastavitev jeralnega kota (vodoravno)
20 Izvrtine za montažo
21 Zasučna plošča
22 Primež za hitro vpenjanje
23 Odvajalnik ostružkov
24 Drsni valjček
25 Nastavitveni gumb potezne naprave
26 Stikalo za vklop/izklop laserja (označitev rezalne linije)
27 Izmet ostružkov
28 Transportno varovalo
29 Locen za zaščito pred prevrnitvijo
30 Vpenjalna ročica za poljubne jeralne kote (navpično)
31 Izvrtine primeža za hitro vpenjanje
32 Blokada vretena
33 Justirni vijak globinskega omejila
34 Globinsko omejilo
35 Skala globine reza
36 Prikazovalnik globine reza
37 Drsno stikalo laserja (označitev rezalne linije levo/desno
od žaginega lista)
38 Izhod laserskega žarka
39 Kotni kazalnik (navpično) za desno območje jeralnega
kota
40 Skala za nastavitev jeralnega kota (navpično)
41 Prislonski vijak za levo območje kota zajere
42 Prislon za navpičen standardni zajeralni kot 45°, 22,5°
in 33,9° (levo)
43 Kotni kazalnik (navpično) za levo območje jeralnega kota
44 Prislonski vijak za desno območje kota zajere
45 Prislon za navpičen standardni zajeralni kot 45° (desno)
46 Prislonski vijak za 0°-jeralni kot (navpično)
47 Prislon za navpični standardni jeralni kot 0°.
48 Vpenjalna ročica prestavljivega prislonskega traku
49 Notranji šestrobni ključ
50 Blokirna ročica omejevalnika dolžine
51 Pritrdilni vijak za stacionaren podaljšek mize za žago 12
52 Vpetje za stacionaren podaljšek mize za žago 12
53 Vrečka za prah
54 Šesterorobi vijak za pritrditev žaginega lista
55 Vpenjalna prirobnica
56 Žagin list
57 Notranja vpenjalna prirobnica
58 Hitra sprostitev blokade hitrovpenjalne spone
59 Nastavitveni gumb primeža za hitro vpenjanje
60 Krilni vijak hitrovpenjalne spone
61 Vpenjalni drog hitrovpenjalne spone
62 Izvrtine za možnost vodoravne pritrditve
63 Podaljšek mize za žago (prilagodljiv)
64 Vpetje za prilagodljiv podaljšek mize za žago 63
(na električnem orodju)

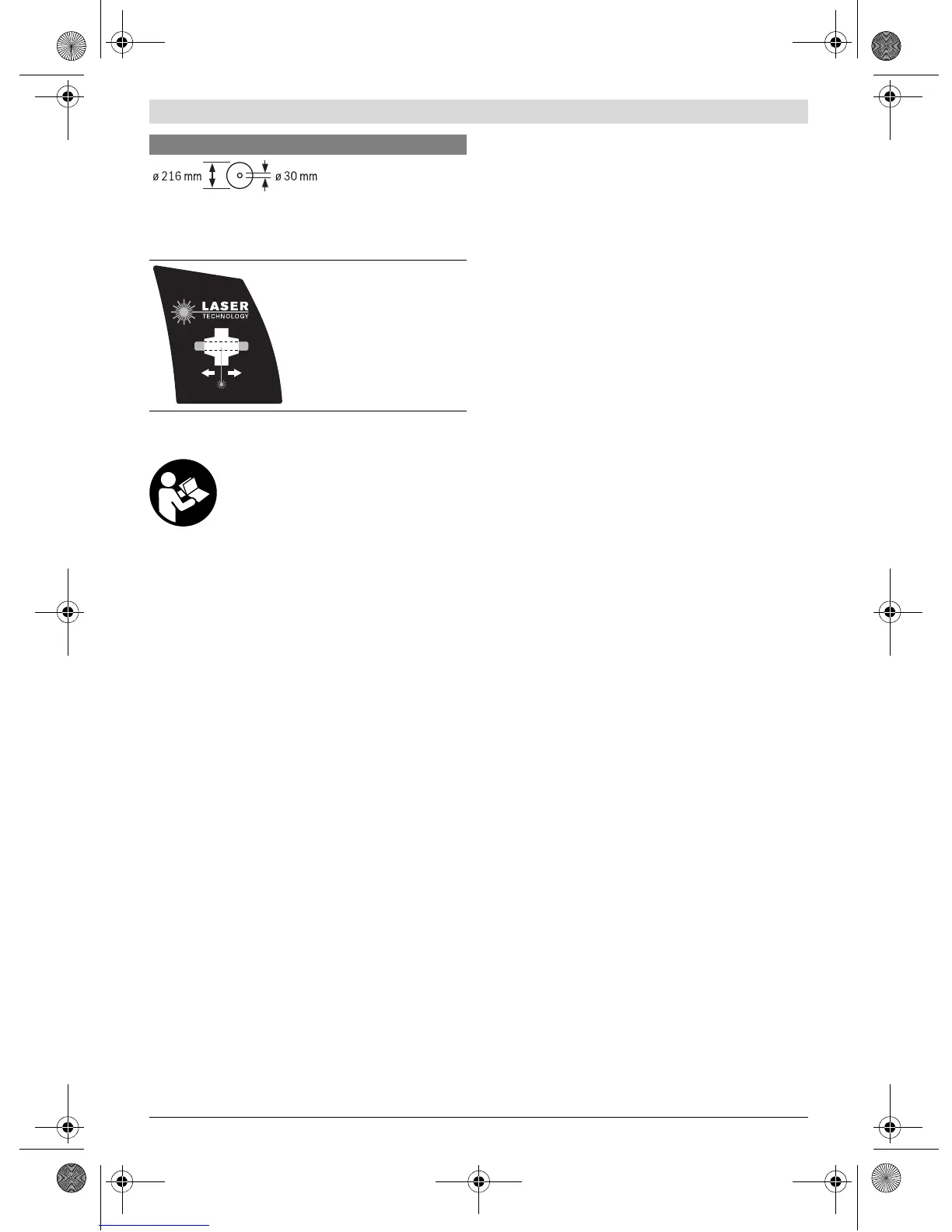

Upoštevajte mere žaginega lista. Premer
izvrtine mora natančno ustrezati vretenu
orodja. Ne uporabljajte reducirnih kosov
ali adapterjev.
Linijo reza lahko z laser-
skim žarkom po želji pri-
kažete levo ali desno od
žaginega lista.
Simboli in njihov pomen
