Seadme ja selle funktsioonide kirjel-
dus
Kõik ohutusnõuded ja juhised tuleb läbi lu-
geda. Ohutusnõuete ja juhiste eiramise taga-
järjeks võib olla elektrilöök, tulekahju ja/või
rasked vigastused.
Nõuetekohane kasutamine
Seade on statsionaarse seadmena ette nähtud sirgete piki- ja
ristlõigete tegemiseks puidus. Seejuures on võimalik lõigata
horisontaalseid kaldenurki vahemikus –48° kuni +48° ning
vertikaalseid kaldenurki vahemikus 45° (vasakult poolt) kuni
45° (paremalt poolt).
Seade on ette nähtud kõva ja pehme puidu, samuti laast- ja
kiudplaatide saagimiseks.
Elektriline tööriist ei sobi alumiiniumi ja teiste mitteraudme-
tallide saagimiseks.
Seadme osad
Seadme osade numeratsiooni aluseks on jooniste lehekülge-
del toodud numbrid.
1 Tõmbeseadis
2 Transpordipide
3 Laseri hoiatussilt
4 Lüliti (sisse/välja) sisselülitustõkis
5 Lüliti (sisse/välja)
6 Käepide
7 Kettakaitse
8 Pendelkettakaitse
9 Reguleeritav juhtrööbas
10 Paralleeljuhik
11 Fikseeritud juhtrööbas
12 Saepingi pikendus (statsionaarne)
13 Lukustushoob mis tahes kaldenurga jaoks
14 Horisontaalse kaldenurga reguleerimishoob
15 Kaitse kalduvajumise vastu
16 Vaheplaat
17 Nurganäidik (horisontaalne)
18 Standard-kaldenurkade sälgud
19 Horisontaalse kaldenurga skaala
20 Avad montaaži jaoks
21 Saepink
22 Pitskruvi
23 Laastude eemalesuunaja
24 Liugrull
25 Tõmbeseadise lukustuskruvi
26 Laseri lüliti (sisse/välja) (lõikejoone märgistus)
27 Laastu väljaviskeava
28 Transpordikaitse
29 Kalduvajumise kaitse kaar
30 Kinnituspide mis tahes kaldenurga jaoks (vertikaalne)
31 Avad pitskruvi jaoks
32 Spindlilukustus
33 Sügavuspiiriku justeerimiskruvi
34 Sügavuspiirik
35 Lõikesügavuse skaala
36 Lõikesügavuse näidik
37 Laseri liuglüliti (lõikejoone märgistus saeketta vasa-
kul/paremal pool)
38 Laserkiire väljundava
39 Nurganäidik (vertikaalne) parempoolsele kaldenurga va-
hemikule
40 Vertikaalse kaldenurga skaala
41 Vasakpoolse kaldenurga piirkonna piirdekruvi
42 Piirik vertikaalsetele kaldenurkadele 45°, 22,5°, ja
33,9° (vasakul)
43 Nurganäidik (vertikaalne) vasakpoolsele kaldenurga va-
hemikule
44 Parempoolse kaldenurga piirkonna piirdekruvi
45 Piirik vertikaalsele kaldenurgale 45° (paremal)
46 Piirdekruvi 0°-vertikaalse kaldenurga jaoks
47 Piirik vertikaalsele standardkaldenurgale 0°
48 Reguleeritava juhtrööpa lukustushoob
49 Sisekuuskantvõti
50 Paralleeljuhiku lukustushoob
51 Kinnituskruvi saepingi statsionaarsele pikendusele 12
52 Ava saepingi statsionaarse pikenduse kinnitamiseks 12
53 Tolmukott
54 Sisekuuskantkruvi saeketta kinnitusele
55 Kinnitusseib
56 Saeketas
57 Sisemine kinnitusflants
58 Kiirkinnituva pitskruvi lõdvendamise nupp
59 Pitskruvi lukustushoob
60 Kiirkinnituva pitskruvi tiibkruvi
61 Kiirkinnituva pitskruvi hoidevarras
62 Avad horisontaalseks fikseerimiseks
63 Saepingi pikendus (paindlik)
64 Ava saepingi paindliku pikenduse kinnitamiseks 63
(elektrilisel tööriistal)
65 Ava saepingi paindliku pikenduse kinnitamiseks 63
(saepingi paindlikul pikendusel 12)
66 Vaheplaadi kinnituskruvi
Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel
kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi-
kute täieliku loetelu leiate meie lisatarvikute kataloogist.

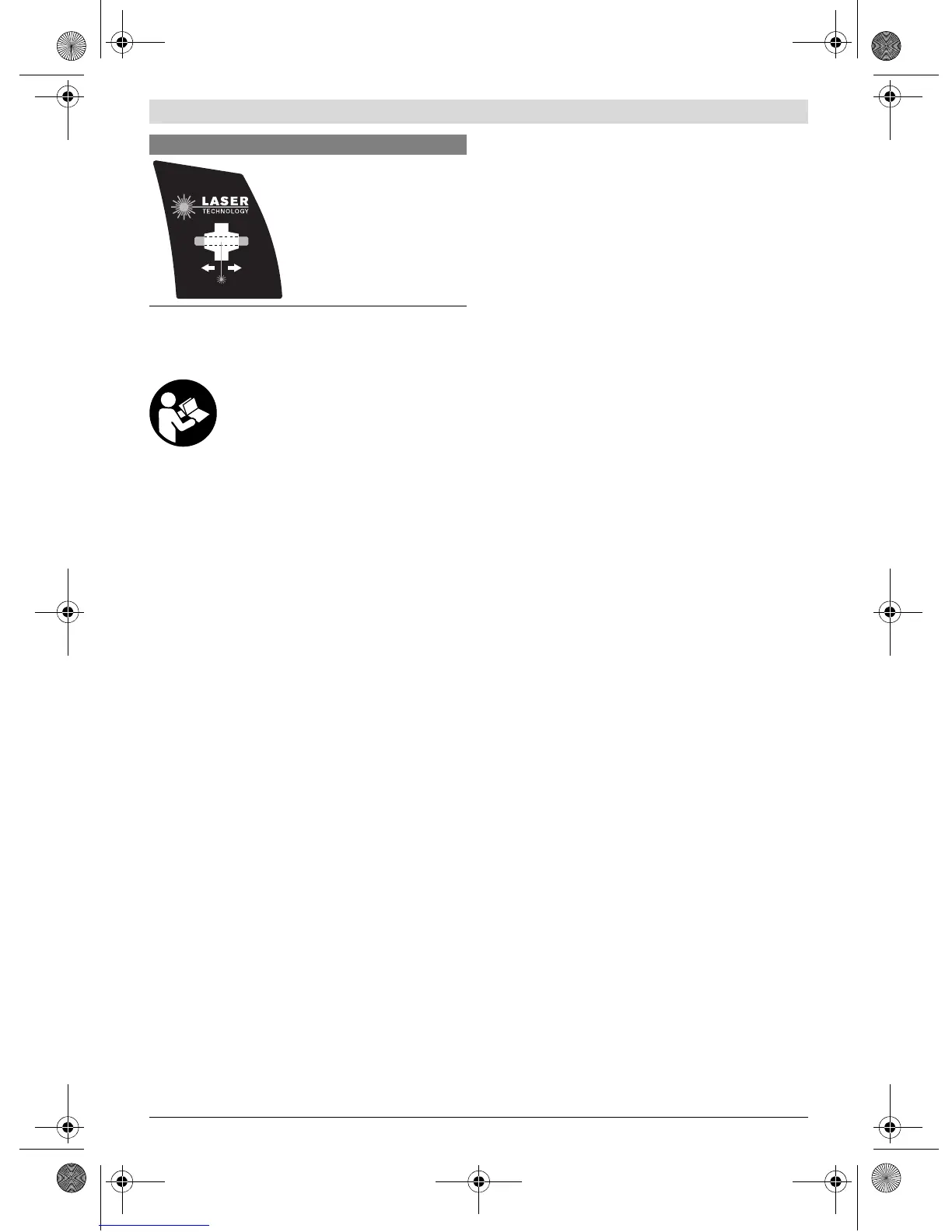

Vastavalt valikule võib la-
serkiir lõikejoont markee-
rida saekettast vasakul
või paremal pool.
Sümbolid ja nende tähendus
