Izstrādājuma un tā darbības apraksts
Uzmanīgi izlasiet visus drošības noteiku-
mus. Šeit sniegto drošības noteikumu un no-
rādījumu neievērošana var izraisīt aizdegša-
nos un būt par cēloni elektriskajam triecie-
nam vai nopietnam savainojumam.
Pielietojums
Elektroinstruments ir izmantojams kā stacionāra iekārta tais-
nu zāģējumu veidošanai kokā gareniskā un šķērsu virzienā. Ie-
spējamais horizontālais zāģēšanas leņķis ir no –48° līdz
+48°, bet iespējamais vertikālais zāģēšanas leņķis ir no 45°
(noliece pa kreisi) līdz 45° (noliece pa labi).
Elektroinstrumenta jauda ļauj to lietot cietu un mīkstu koka
šķirņu, kā arī skaidu un šķiedru plašu zāģēšanai.
Elektroinstruments nav piemērots alumīnija un citu krāsaino
metālu zāģēšanai.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst elektroinstrumenta at-
tēliem, kas sniegti lietošanas pamācības grafiskajā daļā.
1 Asmens horizontālās pārbīdes ierīce
2 Rokturis transportēšanai
3 Brīdinošā uzlīme
4 Taustiņš ieslēdzēja atbloķēšanai
5 Ieslēdzējs
6 Rokturis
7 Aizsargpārsegs
8 Kustīgais aizsargpārsegs
9 Pārbīdāma vadotne
10 Garuma atdure
11 Nekustīgā vadotne
12 Zāģēšanas galda pagarinātājs (stacionārs)
13 Rokturis brīvi izvēlēta horizontālā zāģēšanas leņķa fiksē-
šanai
14 Svira horizontālā zāģēšanas leņķa fiksēto vērtību fiksē-
šanai
15 Pretapgāšanās balsts
16 Asmens aptverplāksne
17 Horizontālā zāģēšanas leņķa rādītājs
18 Ierobes zāģēšanas leņķa fiksēto vērtību iestādīšanai
19 Horizontālā zāģēšanas leņķa skala
20 Urbumi elektroinstrumenta nostiprināšanai
21 Zāģēšanas galds
22 Ātri saspiežamas spīles
23 Skaidu aizsargs
24 Slīdrullītis
25 Skrūve horizontālās pārbīdes ierīces stiprināšanai
26 Lāzera ieslēdzējs (zāģējuma trases iezīmēšanai)
27 Īscaurule skaidu izvadīšanai
28 Fiksators stiprināšanai transporta stāvoklī
29 Pretapgāšanās balsts
30 Svira brīvi izvēlēta vertikālā zāģēšanas leņķa fiksēšanai
31 Urbumi ātri saspiežamo spīļu ievietošanai
32 Poga darbvārpstas fiksēšanai
33
Skrūve dziļuma ierobežotāja regulēšanai
34 Dziļuma ierobežotājs
35 Griešanas dziļuma skala
36 Zāģēšanas dziļuma rādītājs
37 Bīdslēdzis lāzera stara pārbīdei (zāģējuma trases iezīmē-
šanai pa kreisi vai pa labi no zāģa asmens)
38 Lāzera starojuma izvadlūka
39 Vertikālā zāģēšanas leņķa rādītājs noliecei pa labi
40 Vertikālā zāģēšanas leņķa skala
41 Atdurskrūve zāģēšanas leņķa iestādīšanai pa kreisi
Lietojiet līdzekļus dzirdes orgānu
aizsardzībai. Trokšņa iedarbība var ra-
dīt paliekošus dzirdes traucējumus.
Lāzera starojums
Neskatieties lāzera starā
2. klases lāzera starojums
Bī
stama zona! Sekojiet, lai Jūsu ro-
kas, delnas un pirksti atrastos pēc
iespējas tālāk no šīs zonas.
Lai iestādītu horizontālo
zāģēšanas leņķi, zāģēša-
nas galds pie pavilktas fik-
sējošās sviras jāpagriež
stāvoklī, kurā leņķa rādī-
tājs rāda vēlamo zāģēša-
nas leņķi.
Zāģējot ar slīpu vertikālo
zāģēšanas leņķi, pārbīdā-
majai vadotnei jābūt iz-
vilktai uz āru.
Izvēloties zāģa asmeni, ņemiet vērā tā iz-
mērus. Asmens centrālā atvēruma dia-
metram jābūt tādam, lai asmens novieto-
tos uz darbvārpstas cieši, bez spēles. Ne-
lietojiet samazinošos ieliktņus vai adapte-
rus diametra salāgošanai.
Zāģējuma trase var tikt
parādīta ar lāzera stara
palīdzību pēc izvēles pa
kreisi vai pa labi no zāģa
asmens.

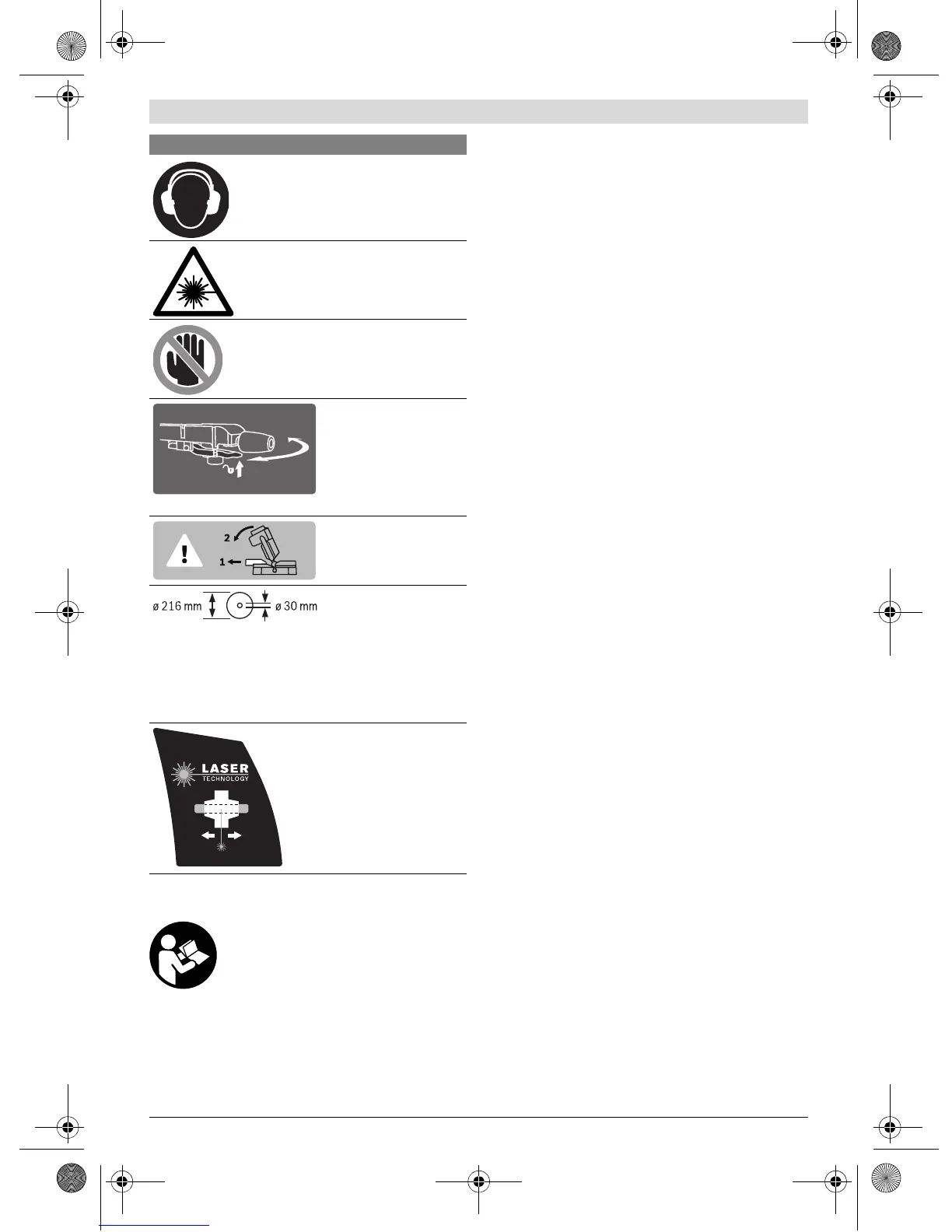

Simboli un to nozīme
