284 | Latviešu
1 609 92A 27V | (8.3.16) Bosch Power Tools
Minimālie izmēri (= visi apstrādājamie priekšmeti, kurus ar
piegādes komplektā ietilpstošo spīļu 22 palīdzību var nostip-
rināt pa kreisi vai pa labi no zāģa asmens):
100 x 40 mm (garums x platums).
Maks. zāģēšanas dziļums (0°/0°): 70 mm
Zāģēšana bez pārbīdes (apzāģēšana) (attēls N)
– Ja jāveic zāģēšana bez pārbīdes (zāģējot nelielus priekš-
metus), atskrūvējiet stiprinošo skrūvi 25, ja tā ir pieskrū-
vēta. Līdz galam pārbīdiet darbinstrumenta galvu vadotņu
9 un 11 virzienā un tad no jauna pieskrūvējiet stiprinošo
skrūvi 25.
– Ja nepieciešams, iestādiet vēlamo zāģēšanas leņķi.
Pirms zāģēšanas vienmēr pārliecinieties, ka zāģa as-
mens jebkurā zāģēšanas fāzē neskars vadotni, skrūv-
spīles vai citas elektroinstrumenta daļas. Noņemiet pa-
līgvadotni, ja tā ir nostiprināta, vai arī pielāgojiet to
darba apstākļiem.
– Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā
izmēriem.
–Ieslēdziet elektroinstrumentu.
– Turot darbinstrumenta galvu aiz roktura 6, lēni laidiet to le-
jup.
–Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi pārvie-
tojot darbinstrumenta galvu.
–Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa as-
mens pilnīgi apstājas.
–Lēni paceliet augšup darbinstrumenta galvu.
Zāģēšana ar pārbīdi
–Zāģēšanas laikā izmantojot asmens horizontālās pārbīdes
ierīci 1 (platiem priekšmetiem), atskrūvējiet fiksējošo
skrūvi 25, ja tā ir pieskrūvēta.
– Ja nepieciešams, iestādiet vēlamo zāģēšanas leņķi.
Pirms zāģēšanas vienmēr p
ārliecinieties, ka zāģa as-
mens jebkurā zāģēšanas fāzē neskars vadotni, skrūv-
spīles vai citas elektroinstrumenta daļas. Noņemiet pa-
līgvadotni, ja tā ir nostiprināta, vai arī pielāgojiet to
darba apstākļiem.
– Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā
izmēriem.
– Atvelciet darbinstrumenta galvu prom no vadotnēm 9 un
11, līdz zāģa asmens nonāk apstrādājamā priekšmeta
priekšā.
–Ieslēdziet elektroinstrumentu.
– Turot darbinstrumenta galvu aiz roktura 6, lēni laidiet to le-
jup.
–Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi pārvie-
tojot darbinstrumenta galvu vadotņu 9 un 11 virzienā.
–Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa as-
mens pilnīgi apstājas.
–Lēni paceliet augšup darbinstrumenta galvu.
Dziļuma ierobežotāja regulēšana (gropju iezāģēšana)
(attēls O)
Dziļ
uma ierobežotāja iestādīšana jāveic pirms gropju iezāģē-
šanas.
– Pavelciet dziļuma ierobežotāju 34 uz āru.
– Turot darbinstrumenta galvu aiz roktura 6, pārvietojiet to
lejup, līdz zāģēšanas dziļuma rādītājs 36 parāda vēlamo zā-
ģēšanas dziļumu uz zāģēšanas dziļuma skalas 35.
–Ieskrūvējiet regulējošo skrūvi 33, līdz tās gals pieskaras
dziļuma ierobežotājam 34.
–Lēni paceliet augšup darbinstrumenta galvu.
Apstrādājamā priekšmeta sazāģēšana vienāda garuma
daļās (attēls P)
Apstrādājamā priekšmeta vienkāršai sazāģēšanai vienāda ga-
ruma daļās var izmantot garuma atduri 10.
–Atbrīvojiet fiksējošo sviru 50 un pārvietojiet garuma atduri
10 stāvoklī, kas atbilst vēlamajam atzāģējamā priekšmeta
garumam.
– No jauna stingri pievelciet fiks
ējošo sviru 50.
Asmens aptverplāksnes nomaiņa (attēls Q)
Ilgākas lietošanas gaitā elektroinstrumenta melnā asmens ap-
tverplāksne 16 var nolietoties.
Nomainiet aptverplāksni, ja tā ir bojāta.
– Pārvietojiet darbinstrumenta galvu darba stāvoklī.
–Izskrūvējiet stiprinošās skrūves 66 ar sešstūra stieņatslē-
gu 49 un izņemiet veco aptverplāksni.
– Ievietojiet jauno aptverplāksni un stingri pieskrūvējiet to ar
stiprinošajām skrūvēm 66.

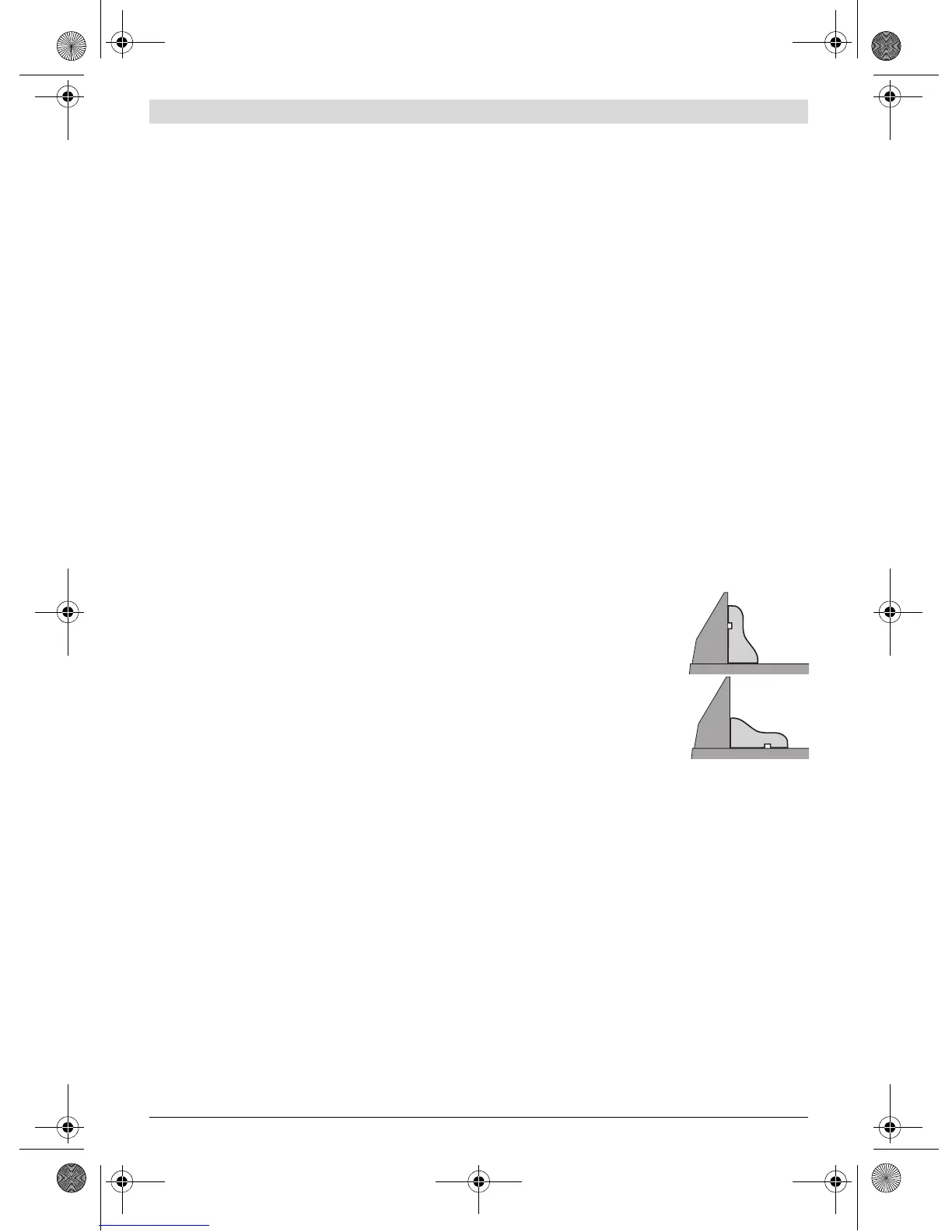

Profillīstu apstrāde
Profillīstes var apstrādāt divos dažādos veidos:
Profillīstu zāģēšana ir veicama ar asmens horizontālo pārbīdi
vai bez tās, atkarībā no līstes platuma.
Pēc vēlamā zāģēšanas leņķa iestādīšanas vienmēr veiciet mē-
ģinājuma zāģējumu, izmantojot kokmateriāla atgriezumu.
Pārvietošana (attēls R)
Pirms elektroinstrumenta transportēšanas veiciet šādas dar-
bības.
– Pārvietojiet darbinstrumenta galvu transporta stāvoklī.
– Pievienojiet noņemamos zāģēšanas galda pagarinātājus
63 stiprinājumiem 64 uz elektroinstrumenta.
–Noņemiet visus piederumus, ko nevar stingri nostiprināt uz
elektroinstrumenta.
Ja iespējams, transportēšanas laikā ievietojiet rezerves zā-
ģa asmeņus noslēdzamā futrālī.
– Pārnesot elektroinstrumentu, vienmēr satveriet to aiz
transportēšanas roktura 2.
Elektroinstrumenta transportēšanas laikā tā pacelša-
nai un nostiprināšanai izmantojiet vienīgi transportē-
šanas ierīces, bet ne aizsargierīces.
– Atbalstot pret vadotni
– Noguldot uz zāģēšanas galda
