Descripción y prestaciones del pro-
ducto
Lea íntegramente estas advertencias de
peligro e instrucciones. En caso de no ate-
nerse a las advertencias de peligro e instruc-
ciones siguientes, ello puede ocasionar una
descarga eléctrica, un incendio y/o lesión gra-
ve.
Utilización reglamentaria
La herramienta eléctrica ha sido proyectada para realizar es-
tacionariamente cortes rectilíneos a lo largo y a lo ancho en
madera. Además, pueden realizarse cortes a inglete horizon-
tales entre –48° y +48°, así como cortes a inglete verticales
desde 45° (hacia la izquierda) hasta 45° (hacia la derecha).
La herramienta eléctrica ha sido dotada con una potencia pro-
picia para serrar maderas duras, blandas, tableros de aglome-
rado y de fibras.
La herramienta eléctrica no es apropiada para serrar aluminio
ni otros metales no férricos.
Componentes principales
La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en las páginas ilustradas.
1 Dispositivo de desplazamiento
2 Empuñadura de transporte
3 Señal de aviso láser
4 Bloqueo de conexión para interruptor de conexión/des-
conexión
5 Interruptor de conexión/desconexión
6 Empuñadura
7 Caperuza protectora
8 Caperuza protectora pendular
9 Regleta tope ajustable
10 Tope longitudinal
11 Riel de tope fijo
12 Prolongación de la mesa de corte (estacionaria)
13 Mango de bloqueo para ángulos de inglete discreciona-
les (horizontal)
14 Palanca para ajuste de ángulos de inglete estándar
(horizontal)
15 Protección contra vuelco
16 Placa de inserción
17 Indicador de ángulos (horizontal)
18 Muescas para ángulos de inglete estándar
19 Escala para ángulo de inglete (horizontal)
20 Taladros de sujeción
21 Mesa de corte
22 Mordaza de cierre rápido
23 Protección contra virutas
24 Rodillo de deslizamiento
25 Tornillo de fijación del dispositivo de desplazamiento
26 Interruptor de conexión/desconexión para láser (marca
de línea de corte)
27 Expulsor de virutas
28 Seguro para transporte
29 Estribo antivuelco
30 Palanca de enclavamiento para ángulos de inglete dis-
crecionales (vertical)
31 Taladros para mordaza de cierre rápido
32 Bloqueo del husillo
33 Tornillo de reglaje del tope de profundidad
34 Tope de profundidad
35 Escala de profundidad de corte
36 Indicador de profundidad de corte
37 Interruptor deslizante para láser (marca de línea de corte
izquierda/derecha de la hoja de sierra)
38 Salida del rayo láser
39 Indicador de ángulos (vertical) para el margen del ángulo
de inglete derecho
40 Escala para ángulos de inglete (vertical)
41 Tornillo de tope para el margen izquierdo de ángulos de
inglete
42
Tope para ángulos de inglete verticales estándar 45°,
22,5° y 33,9° (izquierda)
43 Indicador de ángulos (vertical) para el margen del ángulo
de inglete izquierdo
44 Tornillo de tope para el margen derecho de ángulos de
inglete

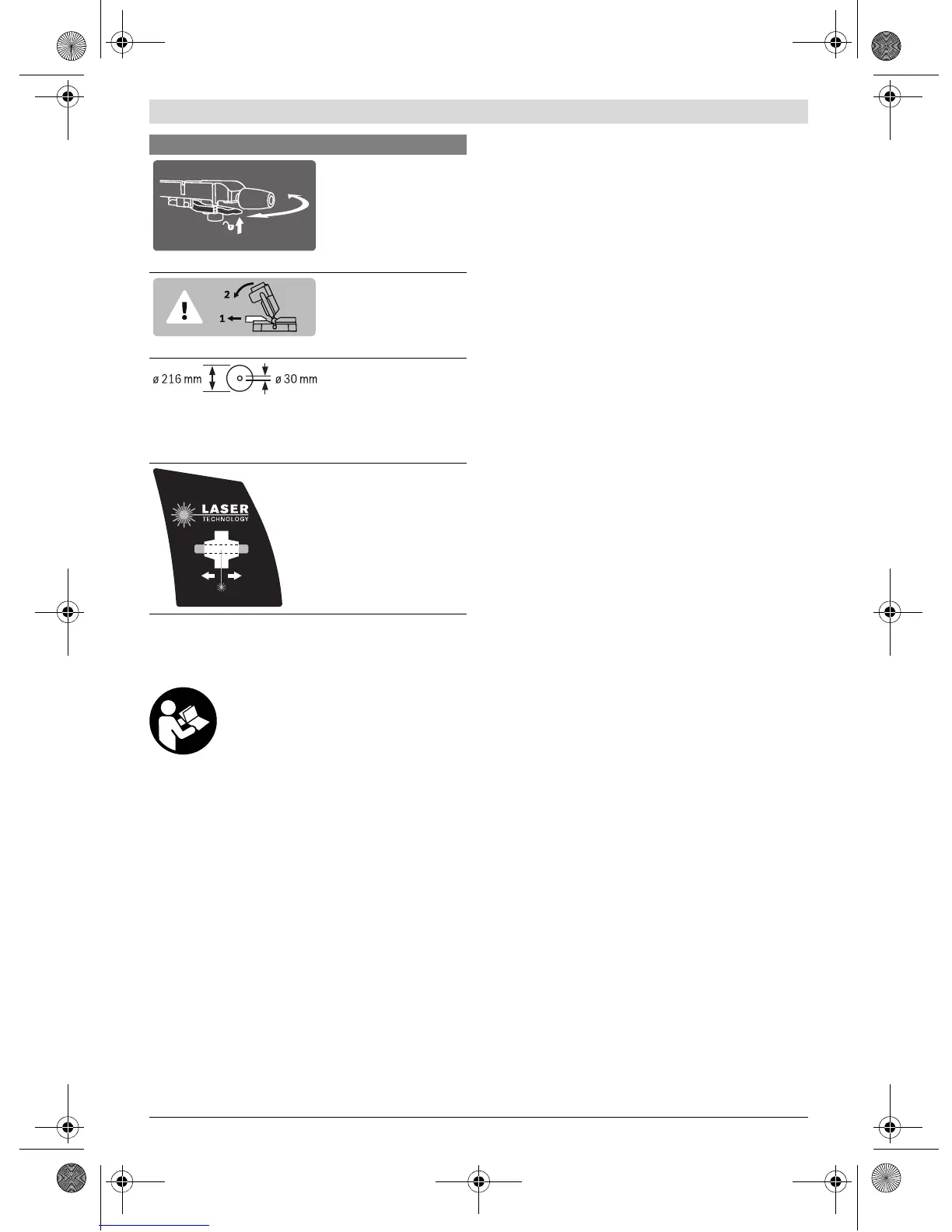

Para ajustar ángulos de in-
glete horizontales debe
girarse la mesa de corte
con la palanca tirada, has-
ta que el indicador de án-
gulos indique el ángulo de
inglete deseado.
En el caso de aserrar án-
gulos de inglete vertica-
les, el riel de tope regula-
ble debe tirarse hacia
afuera.
Tenga en cuenta las dimensiones de la ho-
ja de sierra. El orificio debe ajustar sin hol-
gura en el husillo portaútiles. No emplee
piezas de reducción ni adaptadores.
La línea de corte se puede
indicar con el rayo láser
optativamente a la iz-
quierda o la derecha de la
hoja de sierra.
Simbología y su significado
