Español | 51
Bosch Power Tools 1 609 92A 27V | (8.3.16)
Dimensiones admisibles de las piezas de trabajo
Tamaño máximo de las piezas:
Tamaño mínimo de las piezas (= todas las piezas que puedan
fijarse fiablemente al lado izquierdo o derecho de la hoja de
sierra con la mordaza de cierre rápido 22 que se adjunta):
100 x 40 mm (longitud x ancho)
Profundidad de corte máx. (0°/0°): 70 mm
Cortes sin desplazamiento horizontal (ver figura N)
– Para pasos sin movimiento de tracción (piezas pequeñas)
suelte el tornillo de sujeción 25, si se encuentra apretado.
Desplace el brazo de la herramienta hasta el tope en direc-
ción de las regletas topes 9 y 11, y apriete de nuevo el tor-
nillo de sujeción 25.
– En caso de necesidad, ajuste el ángulo de inglete deseado.
 Antes de comenzar a serrar deberá cerciorarse prime-
ramente de que la hoja de sierra no pueda tocar en nin-
gún momento la regleta tope, los tornillos de apriete, u
otros elementos del aparato. Desmonte, si procede, los
topes auxiliares o adáptelos de forma adecuada.
– Sujete la pieza de trabajo considerando sus dimensiones.
– Conecte la herramienta eléctrica.
– Guíe lentamente hacia abajo con la empuñadura 6 el brazo
de la herramienta.
– Sierre la pieza de trabajo con un avance uniforme.
– Desconecte la herramienta eléctrica y espere a que la hoja
de sierra se haya detenido por completo.
– Guíe lentamente, hacia arriba, el brazo de la herramienta.
Cortes con desplazamiento horizontal
– Para realizar cortes utilizando el dispositivo de desplaza-
miento 1 (para piezas anchas) afloje el tornillo de fijación
25, en el caso de que éste estuviese apretado.
– En caso de necesidad, ajuste el ángulo de inglete deseado.
 Antes de comenzar a serrar deberá cerciorarse prime-
ramente de que la hoja de sierra no pueda tocar en nin-
gún momento la regleta tope, los tornillos de apriete, u
otros elementos del aparato. Desmonte, si procede, los
topes auxiliares o adáptelos de forma adecuada.
– Sujete la pieza de trabajo considerando sus dimensiones.
– Tire del brazo de la herramienta para separarlo respecto a
las regletas topes 9 y 11, hasta que la hoja de sierra quede
frente a la pieza.
– Conecte la herramienta eléctrica.
– Guíe lentamente hacia abajo con la empuñadura 6 el brazo
de la herramienta.
– Empuje entonces el brazo de la herramienta en dirección
de las regletas topes 9 y 11, y lleve a cabo el aserrado de la
pieza con avance uniforme.
– Desconecte la herramienta eléctrica y espere a que la hoja
de sierra se haya detenido por completo.
– Guíe lentamente, hacia arriba, el brazo de la herramienta.
Ajuste del tope de profundidad (serrado de ranuras)
(ver figura O)
Si desea serrar una ranura es preciso ajustar primero el tope
de profundidad.
– Gire hacia fuera el tope de profundidad 34.
– Vire el brazo de la herramienta por la empuñadura 6 hacia
abajo, hasta que el indicador de profundidad de corte 36
indique en la escala correspondiente 35 la profundidad de
corte deseada.
– Gire el tornillo de reglaje 33 hasta asentar su extremo con-
tra el tope de profundidad
34.
– Guíe lentamente, hacia arriba, el brazo de la herramienta.
Serrado de piezas de trabajo de igual longitud
(ver figura P)
Para serrar de forma sencilla piezas de igual longitud puede
Ud. emplear el tope longitudinal 10.
– Suelte la palanca de enclavamiento 50 y ajuste el tope lon-
gitudinal 10 a la longitud deseada de la pieza de trabajo.
– Apriete de nuevo firmemente la palanca de enclavamiento
50.
Cambio de la placa de inserción (ver figura Q)
La placa negra de inserción 16 puede desgastarse con un uso
más prolongado de la herramienta eléctrica.
Sustituya una placa de inserción defectuosa.
– Coloque la herramienta eléctrica en la posición de trabajo.
– Desenrosque el tornillo de sujeción 66 con la llave macho
hexagonal 49 y retire la placa de inserción antigua.
– Coloque la nueva placa de inserción y enrosque de nuevo
firmemente el tornillo de sujeción 66.

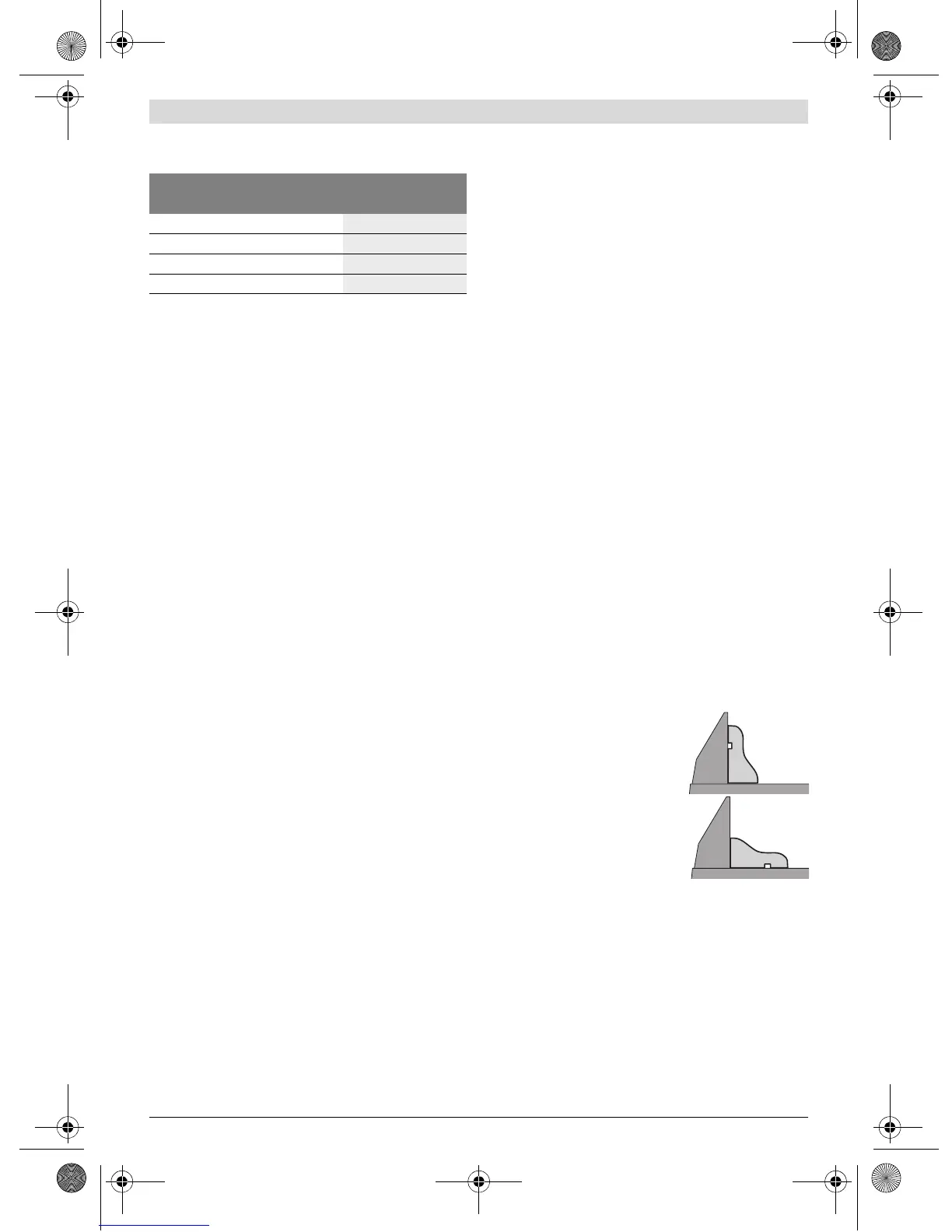

Corte de listones perfilados
Los listones perfilados pueden cortarse siguiendo dos proce-
dimientos diferentes:
Además, según la anchura del perfil, los cortes pueden reali-
zarse con o sin desplazamiento a tracción de la hoja de sierra.
Siempre cerciórese antes de que el ángulo de inglete ajustado
es correcto, serrando en un resto de madera de desperdicio.
Transporte (ver figura R)
Antes de transportar la herramienta eléctrica deberá realizar
los pasos siguientes:
– Coloque la herramienta eléctrica en la posición de trans-
porte.
– Inserte las prolongaciones flexibles de la mesa de corte 63
en los alojamientos 64 de la herramienta eléctrica.
Ángulos de inglete Altura x ancho
horizontal vertical
0° 0°
70 x 305 mm
45° 0° 70 x 215 mm
0° 45°
40 x 305 mm
45° 45°
40 x 215 mm
– Apoyado contra la regleta tope
– Colocado plano sobre la mesa de
corte
