90 | Dansk
1 609 92A 27V | (8.3.16) Bosch Power Tools
– Hvis laserstrålen viser skærelinjen til venstre for savklin-
gen, skal du rette markeringen på emnet ind efter laserlin-
jens højre kant.
Hvis laserstrålen viser skærelinjen til højre for savklingen,
skal du rette markeringen på emnet ind efter laserlinjens
venstre kant.
Brugerens position (se Fig. M)
 Stil dig ikke i en linje med savklingen foran el-værktø-
jet, men altid forskudt i siden i forhold til savklingen.
Dermed er din krop beskyttet mod et muligt tilbageslag.
Tilladte emnemål
Maximale emner:
Minimale emner (= alle emner, der kan spændes fast til højre
eller venstre for savklingen med den medleverede skruetvin-
ge 22): 100 x 40 mm (længde x bredde)
Max. snitdybde (0°/0°): 70 mm
Savning uden trækbevægelse (kapper) (se Fig. N)
– Til savning uden trækbevægelse (små emner) skal du løsne
justeringsskruen 25, hvis den er spændt. Skub værktøjsar-
men til anslag i retning mod anslagsskinnerne 9 og 11, og
spænd justeringsskruen 25 igen.
– Indstil den ønskede geringsvinkel efter behov.
 Før savearbejdet startes: Kontroller at savklingen på
intet tidspunkt kan berøre anslagsskinnen, skruetvin-
gerne eller andre maskindele. Fjern evt. monterede
hjælpeanslag eller tilpas dem efter behov.
– Spænd emnet, så det passer til målene.
– Tænd for el-værktøjet.
– Før værktøjsarmen langsomt ned med håndgrebet 6.
– Sav emnet igennem med jævn fremføring.
– Sluk for el-værktøjet og vent til savklingen står helt stille.
– Før værktøjsarmen langsomt opad.
Savning med trækbevægelse
– Til snit ved hjælp af trækanordning 1 (brede emner) løsnes
stilleskruen 25, hvis den er spændt.
– Indstil den ønskede geringsvinkel efter behov.
 Før savearbejdet startes: Kontroller at savklingen på
intet tidspunkt kan berøre anslagsskinnen, skruetvin-
gerne eller andre maskindele. Fjern evt. monterede
hjælpeanslag eller tilpas dem efter behov.
– Spænd emnet, så det passer til målene.
– Træk værktøjsarmen så langt væk fra anslagsskinnerne 9
og 11, at savklingen befinder sig foran emnet.
– Tænd for el-værktøjet.
– Før værktøjsarmen langsomt ned med håndgrebet 6.
– Tryk nu værktøjsarmen i retning mod anslagsskinnerne 9
og 11, og sav emnet igennem med jævn fremføring.
– Sluk for el-værktøjet og vent til savklingen står helt stille.
– Før værktøjsarmen langsomt opad.
Indstilling af dybdeanslag (savning af not) (se Fig. O)
Dybdeanslaget skal indstilles, hvis der skal saves en not.
– Sving dybdeanslaget 34 udad.
– Sving værktøjsarmen på håndgrebet 6 så langt ned, at
skæredybdeindikatoren 36 på skæredybdeskalaen 35 vi-
ser den ønskede skæredybde.
– Drej på justeringsskruen 33, til enden på skruen berører
dybdeanslaget 34.
– Før værktøjsarmen langsomt opad.
Savning af lige lange emner (se Fig. P)
Lige lange emner saves nemmest med længdeanslaget 10.
– Løsn spændegrebet 50, og indstil længdeanslaget 10 til
den ønskede emnelængde.
– Spænd spændegrebet 50 igen.
Udskiftning af ilægningsplade (se Fig. Q)
Den sorte ilægningsplade 16 kan blive slidt efter længere tids
brug af elværktøjet.
Udskift en defekt ilægningsplade.
– Stil el-værktøjet i arbejdsstilling.
– Skru spændeskruen 66 ud med unbrakonøglen 49, og
fjern den gamle ilægningsplade.
– Læg den nye ilægningsplade i, og spænd spændeskruen
66 igen.

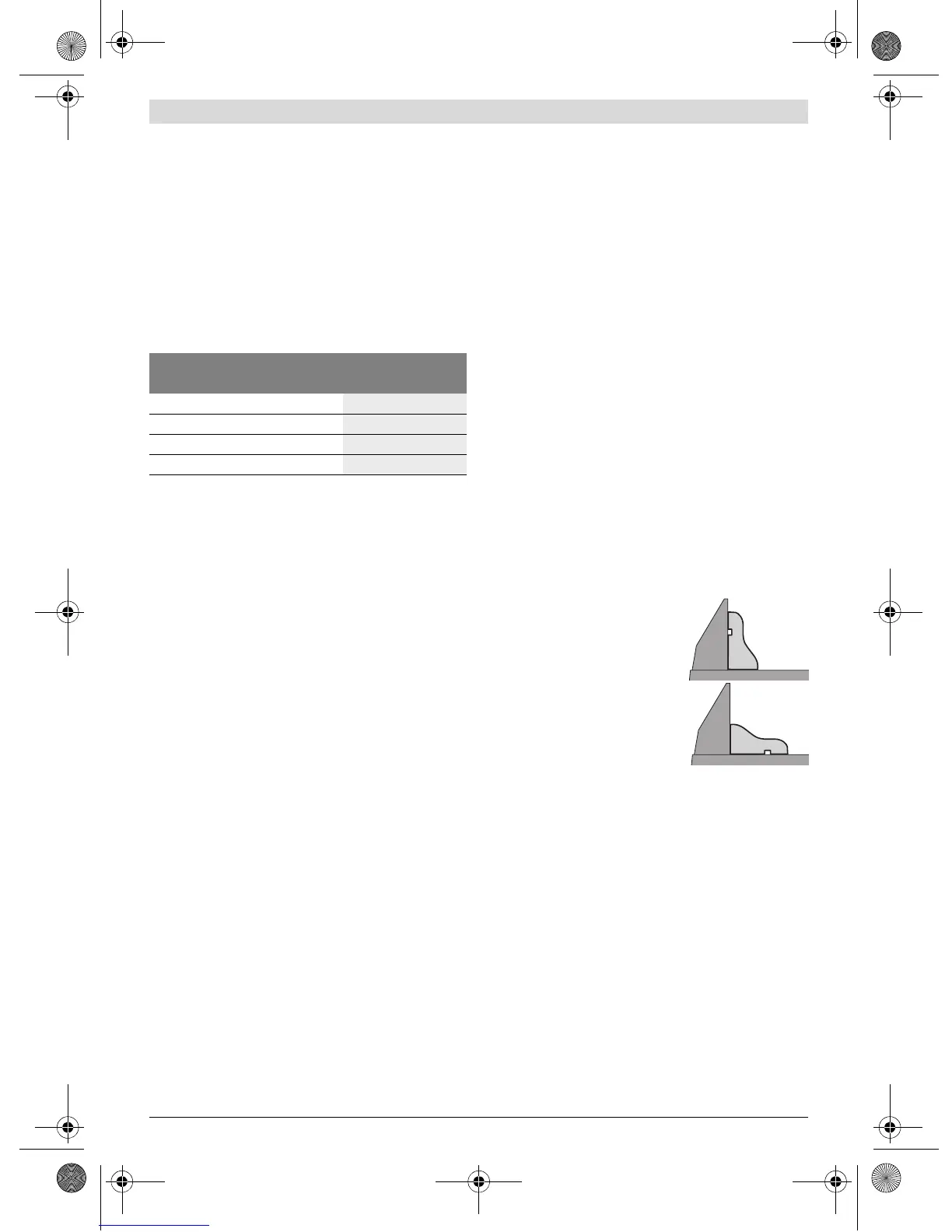

Profillister bearbejdes
Profillister kan bearbejdes på to forskellige måder:
Desuden kan snittene udføres med eller uden trækbevægel-
se, afhængigt af profillistens bredde.
Prøv altid først den indstillede geringsvinkel på et stykke af-
faldstræ, før du går rigtigt i gang.
Transport (se Fig. R)
Før el-værktøjet transporteres, skal du gennemføre følgende
skridt:
– Stil el-værktøjet i transportstilling.
– Sæt de fleksible savbordsforlængelser 63 i holderne 64 på
elværktøjet.
– Fjern alle tilbehørsdele, der ikke kan monteres fast på el-
værktøjet.
Ubenyttede savklinger skal helst opbevares i en lukket be-
holder, når de transporteres.
– Bær altid el-værktøjet i transportgrebet 2.
 Brug altid transportanordningerne og aldrig beskyttel-
sesanordningerne til transport af el-værktøjet.
Geringsvinkel Højde x bredde
Vandret Lodret
0° 0°
70 x 305 mm
45° 0°
70 x 215 mm
0° 45°
40 x 305 mm
45° 45°
40 x 215 mm
– stillet op mod anslagsskinnen
– fladt liggende på savbordet
