Русский | 157
Bosch Power Tools 1 609 92A 1GM | (23.6.15)
Обеспечьте исправную функцию маятникового защитно-
го кожуха и его свободное движение.При опускании крон-
штейна вниз маятниковая защитная крышка должна от-
крываться. При поднятии кронштейна вверх маятниковый
защитный кожах должен опять закрыться над пильным ди-
ском и войти в зацепление в самом верхнем положении
кронштейна.
Защищайте пильные полотна от ударов и толчков. Не на-
жимайте сбоку на пильный диск.
Положение оператора (см. рис. J)
Не стойте перед электроинструментом в одну ли-
нию с пильным диском, стоять нужно всегда сбоку в
смещенном по отношении к пильному диску поло-
жении. Таким образом Вы можете защитить себя от
возможного рикошета.
Разметка линии реза (см. рис. K)
Лазерный луч показывает Ва
м линию реза пильного ди-
ска. Благодаря этому Вы можете точно расположить рас-
пиливаемую заготовку, не открывая для этого маятнико-
вый защитный кожух.
– Включите лазерный луч с помощью выключателя 20.
– Выровняйте разметку на заготовке по правой кромке
лазерной линии.
Допустимые размеры заготовки
Максимальные заготовки:
Минимальные заготовки (= все заготовки, которые могут
быть закреплены слева или справа от пильного диска с по-
мощью прилагающейся струбцины 27):
100 x 40 мм (длина x ширина)
Глубина резания, макс. (0°/0°): 60 мм
Торцование
– Закрепите заготовку в соответствии с размерами.
– Установите нужный горизонтальный и/или вертикаль-
ный угол распила.
– Включите электроинструмент.
– Н
ажмите на рычаг 3 и, взявшись за ручку 1, медленно
переместите кронштейн вниз.
– Выполните рез с равномерной подачей.
– Выключите электроинструмент и подождите, пока
пильный диск полностью не остановится.
–Осторожно поднимите кронштейн рабочего инстру-
мента.
Смена плиты-вкладыша
При длительной эксплуатации электроинструмента чер-
ная плита-вкладыш 7 может износиться.
Неисправная плита-вкладыш подлежит замене.
– Приведите электроинструмент в рабочее положение.
– Выкрутите крепежные винты 31 с помощью ключа-ше-
стигранника 24 и снимите старую плиту-вкладыш.
– Вставьте новую плиту-вкладыш и снова туго затяните
крепежные винты 31
.

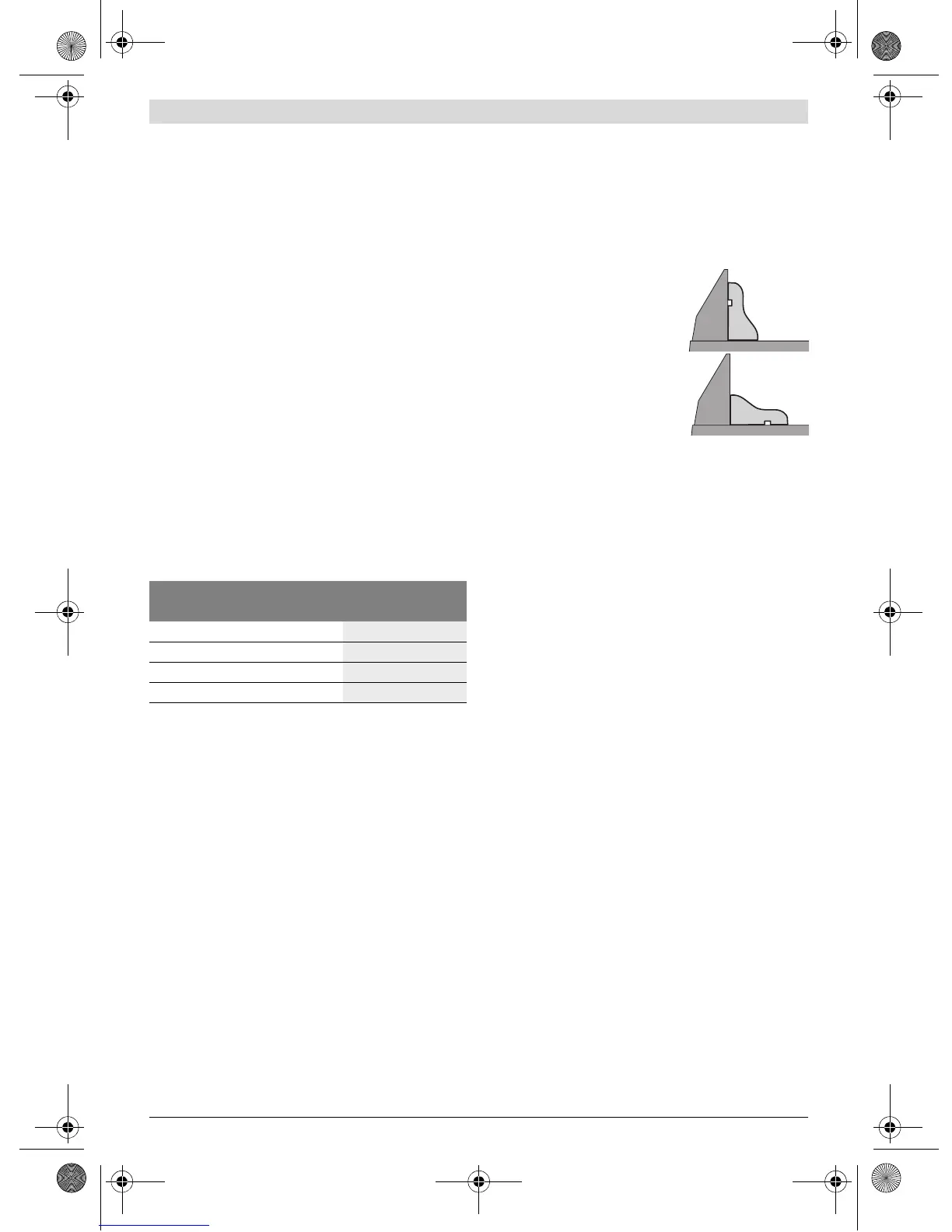

Обработка профильных реек
Профильные рейки Вы можете обрабатывать двумя раз-
личными способами.
Настроенный угол распила нужно всегда сначала прове-
рить на отходах.
Транспортировка
Перед транспортировкой электроинструмента выполните
следующее:
– Приведите электроинструмент в рабочее положение.
–Снимите с электроинструмента все принадлежности,
которые не закрепляются прочно на машине.
Переносите пильные диски, которыми Вы не пользуе-
тесь, по возможности в закрытых емкостях.
– Для подъема и транспортировки электроинструмента
используйте выемки 13 с боковой стороны пильного
стола 12.
Переносите электроинструмента, взявшись за тран-
спортировочные приспособления, никогда не ис-
пользуйте для этих целей защитные устройства.
Техобслуживание и сервис
Техобслуживание и очистка
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Очистка
Для обеспечения качественной и безопасной работы со-
держите электроинструмент и вентиляционные прорези в
чистоте.
Маятниковый защитный кожух должен всегда свободно
двигаться и самостоятельно закрываться. Поэтому всегда
держите в чистоте участок вокруг маятниково защитного
кожуха.
После каждой рабочей операции удаляйте пыль и стружку
струей сжатого воздуха или кисточкой.
Регулярно очищайте ролик скольжения 17.
Угол распила Высота x Ширина
по горизонтали по вертикали
0° 0°
60 x 120 мм
45° 0°
60 x 85 мм
0° 45°
37 x 120 мм
45° 45°
37 x 85 мм
– приставив в высоту к упорной
планке
–плоско положив на стол пилы
