222 | Hrvatski
1 609 92A 1GM | (23.6.15) Bosch Power Tools
Opis proizvoda i radova
Treba pročitati sve napomene o sigurnosti
i upute. Ako se ne bi poštivale napomene o si-
gurnosti i upute to bi moglo uzrokovati strujni
udar, požar i/ili teške ozljede.
Uporaba za određenu namjenu
Električni alat je kao stacionarni uređaj predviđen za uzdužno
i poprečno rezanje drva, sa ravnom linijom rezanja. Kod toga
su mogući horizontalni kutovi kosog rezanja od –48° do
+48°, kao i vertikalni kutovi kosog rezanja od 0° do 45°.
Snaga električnog alata je predviđena za rezanje tvrdog i me-
kog drva.
Električni alat nije prikladan za piljenje aluminija i drugih neže-
ljeznih metala.
Prikazani dijelovi uređaja
Numeriranje prikazanih komponenti odnosi se na prikaz elek-
tričnog alata na stranicama sa slikama.
1 Ručka
2 Znak upozorenja za laser
3 Ručica za otpuštanje kraka alata
4 Štitnik
5 Njišući štitnik
6 Granična vodilica
7 Uložna ploča
8 Provrti za montažu
9 Ručica za utvrđivanje proizvoljnog kuta kosog rezanja
(horizontalnog)
10 Pokazivač kuta (horizontalnog)
11 Skala za kut kosog rezanja (horizontalnog)
12 Stol za piljenje
13 Udubljenja za držanje
14 Podesiva granična vodilica
15 Stezna ručka za proizvoljni kut kosog rezanja
(vertikalnog)
16 Izlaz laserskog zračenja
17 Klizni valjčić
18 List pile
19 Vrećica za prašinu
20 Prekidač za laser (označavanje linije rezanja)
21 Prekidač za uključivanje/isključivanje
22 Izbacivač strugotine
23 Provrti za vijčanu stegu
24 Inbus ključ
25 Stremen zaštite od prevrtanja
26 Transportni osigurač
27 Vijčana stega
28 Uglavljivanje vretena
29 Pokazivač kuta (vertikalnog)
30 Skala za kut kosog rezanja (vertikalnog)
31 Vijak za pričvršćivanje uložne ploče
32 Vijak za pričvršćenje stremena zaštite od prevrtanja
33 Inbus šesterokutni vijak za pričvršćenje lista pile
34 Stezna prirubnica
35 Unutarnja stezna prirubnica
36 Leptirasti vijak
37 Navojna motka
38 Stezna ručica podesive granične vodilice
Prikazan ili opisan pribor ne pripada standardnom opsegu isporu-
ke. Potpuni pribor možete naći u našem programu pribora.

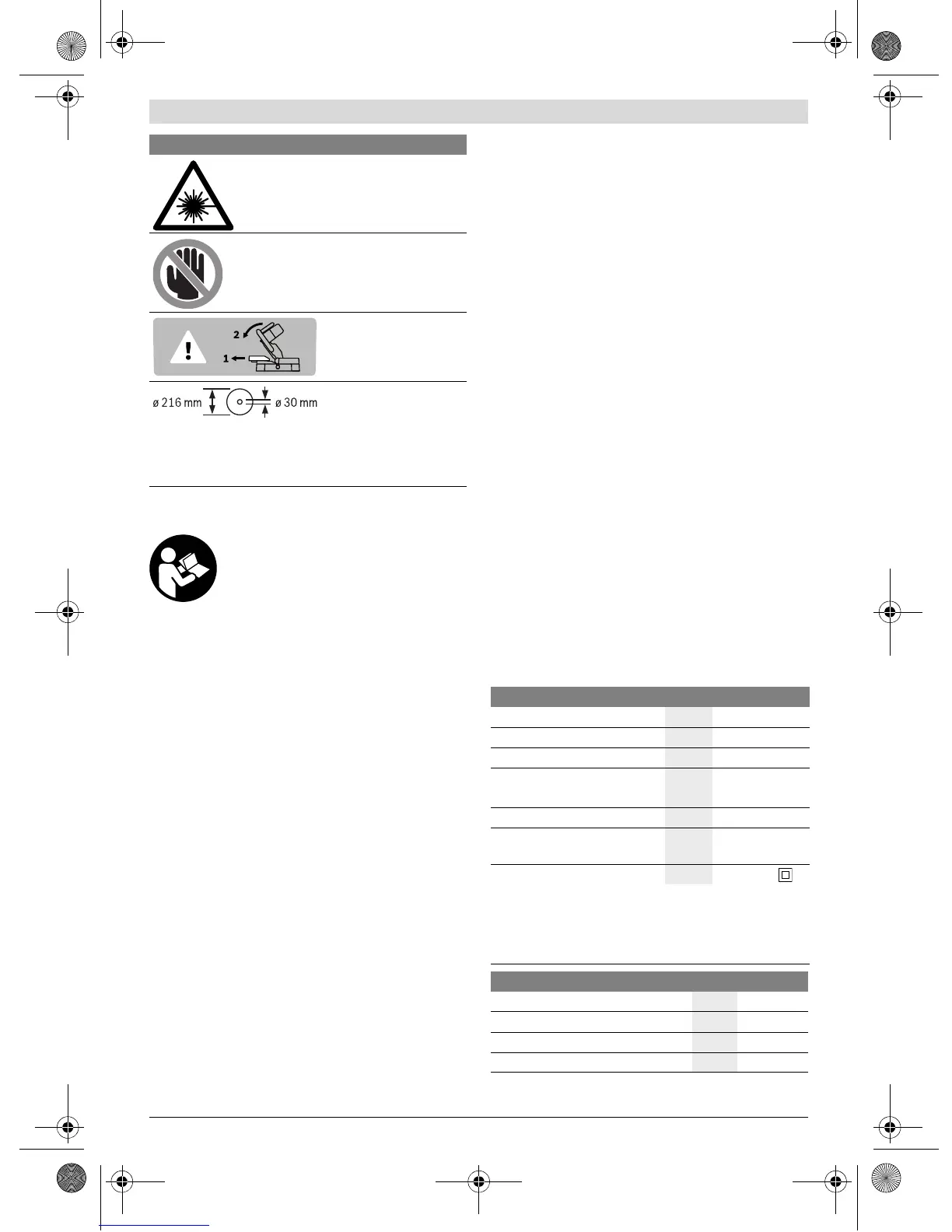

Tehnički podaci
Lasersko zračenje
ne gledati u zraku
Laser klase 2
Područje opasnosti! Ruke, šake i pr-
ste držite dalje od ovog područja.
Kod piljenja pod vertikal-
nim kutem kosog rezanja
valja izvući podesivu gra-
ničnu vodilicu prema van.
Pridržavajte se dimenzija lista pile. Pro-
mjer otvora mora bez zazora točno odgo-
varati vretenu alata. Ne koristite redukcij-
ske komade ili adaptere.
Simboli i njihovo značenje
Pila za odrezivanje i koso rezanje PCM 8
Kataloški br.
3 603 M10 0..
Nazivna primljena snaga
W 1200
Broj okretaja pri praznom hodu
min
-1
4800
Tip lasera
nm
mW
650
<1
Klasa lasera
2
Težina odgovara
EPTA-Procedure 01:2014
kg 7,9
Klasa zaštite
/II
Dopuštene dimenzije izradaka (maksimalnu/minimalnu) vidjeti na
str. 225.
Podaci vrijede za nazivni napon [U] od 230 V. U slučaju odstupanja na-
pona i u izvedbama specifičnim za dotičnu zemlju, ovi podaci mogu vari-
rati.
Mjere za prikladne listove pile
Promjer lista pile
mm 216
Debljina središnjeg dijela lista pile
mm 1,4–1,8
maks. širina reza
mm 2
Promjer provrta
mm 30
