Dansk | 75
Bosch Power Tools 1 609 92A 1GM | (23.6.15)
Ibrugtagning
 Kontrollér netspændingen! Strømkildens spænding
skal stemme overens med angivelserne på el-værktø-
jets typeskilt. El-værktøj til 230 V kan også tilsluttes
220 V.
Start (se Fig. I)
For at spare på energien bør du kun tænde for el-værktøjet,
når du bruger det.
–Maskinen ibrugtages ved at trykke på start-stop-kontak-
ten 21 og holde den nede.
Bemærk: Af sikkerhedstekniske grunde kan start-stop-kon-
takten 21 ikke fastlåses; den skal trykkes ned og holdes nede,
så længe saven er i drift.
Værktøjsarmen kan kun føres nedad, når der trykkes på ar-
men 3.
–Til savning skal du betjene start-stop-kontakten 21 og
trykke på armen 3.
Stop
–Maskinen slukkes ved at slippe start-stop-kontakten 21.
Arbejdsvejledning
Generelle savehenvisninger
 Spænd altid knoppen 9 før savning. Ellers kan savklin-
gen sætte sig fast i emnet.
Sørg for, at pendulbeskyttelsesskærmen fungerer, som den
skal, og at den kan bevæges frit. Når værktøjsarmen føres
nedad, skal pendulbeskyttelsesskærmen åbne sig. Når værk-
tøjsarmen føres opad, skal pendulbeskyttelsesskærmen luk-
ke sig over savbladet igen, og når den er helt oppe, skal den lå-
ses.
Beskyt savklingen mod slag og stød. Udsæt ikke savklingen
for tryk fra siden.
Brugerens position (se Fig. J)
 Stil dig ikke i en linje med savklingen foran el-værktø-
jet, men altid forskudt i siden i forhold til savklingen.
Dermed er din krop beskyttet mod et muligt tilbageslag.
Markering af snitlinje (se Fig. K)
En laserstråle viser savklingens snitlinje. Derved kan du posi-
tionere emnet, der skal saves i, nøjagtigt, uden at pendulbe-
skyttelsesskærmen skal åbnes.
– Tænd for laserstrålen med kontakten 20.
– Positionér markeringen på emnet på laserlinjens højre
kant.
Tilladte emnemål
Maximale emner:
Minimale emner (= alle emner, der kan spændes fast til højre
eller venstre for savklingen med den medleverede skruetvin-
ge 27): 100 x 40 mm (længde x bredde)
Max. snitdybde (0°/0°): 60 mm
Kapsavning
– Spænd emnet, så det passer til målene.
– Indstil den ønskede, vandrette og/eller lodrette gerings-
vinkel.
– Tænd for el-værktøjet.
–Tryk på armen 3 og før værktøjsarmen langsomt ned med
håndgrebet 1.
– Sav emnet igennem med jævn fremføring.
– Sluk for el-værktøjet og vent til savklingen står helt stille.
– Før værktøjsarmen langsomt opad.
Udskiftning af ilægningsplade
Den sorte ilægningsplade 7 kan blive slidt efter længere tids
brug af elværktøjet.
Udskift en defekt ilægningsplade.
– Stil el-værktøjet i arbejdsstilling.
– Skru spændeskruen 31 ud med unbrakonøglen 24, og
fjern den gamle ilægningsplade.
– Læg den nye ilægningsplade i, og spænd spændeskruen
31 igen.

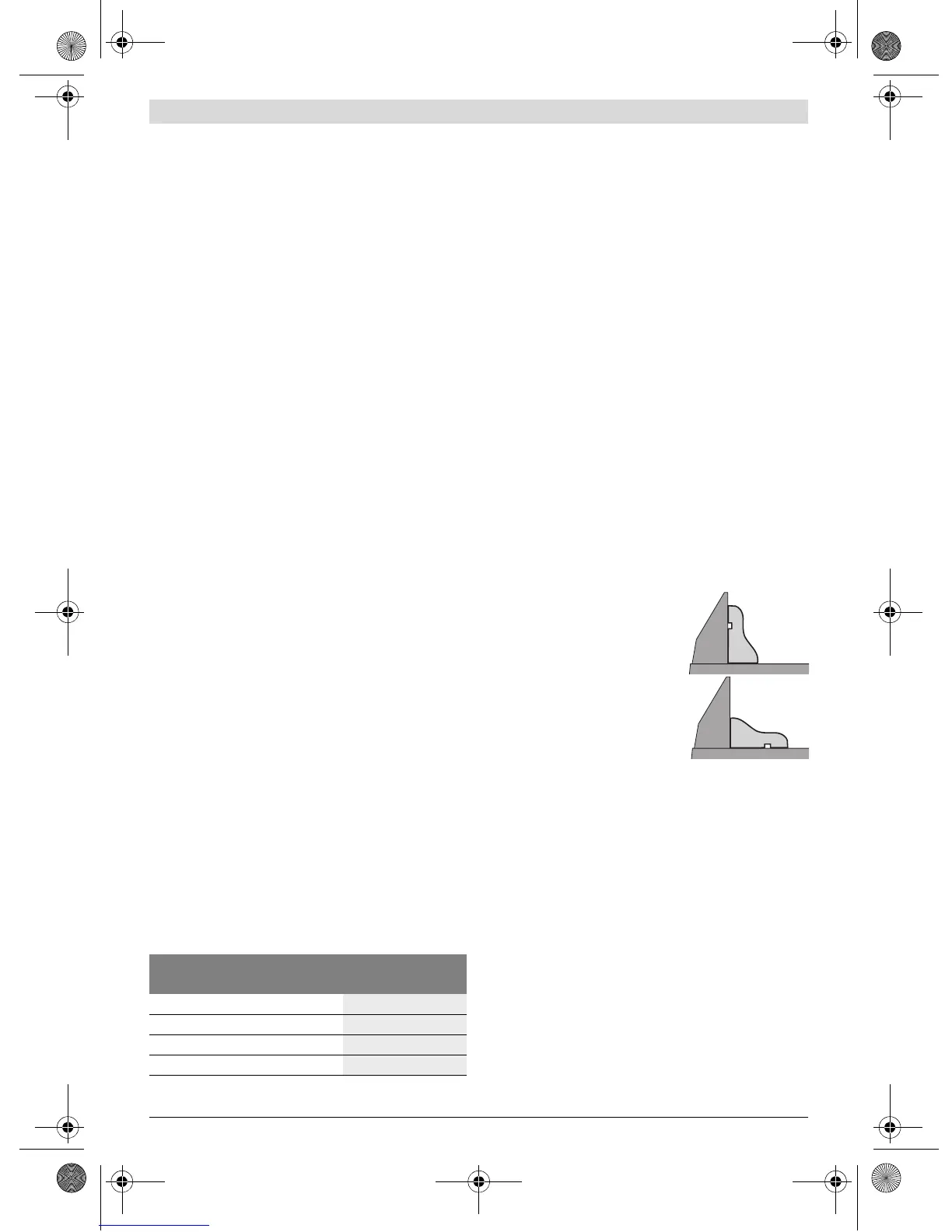

Profillister bearbejdes
Profillister kan bearbejdes på to forskellige måder:
Prøv altid først den indstillede geringsvinkel på et stykke af-
faldstræ, før du går rigtigt i gang.
Transport
Før el-værktøjet transporteres, skal du gennemføre følgende
skridt:
– Stil el-værktøjet i transportstilling.
– Fjern alle tilbehørsdele, der ikke kan monteres fast på el-
værktøjet.
Ubenyttede savklinger skal helst opbevares i en lukket be-
holder, når de transporteres.
– Værktøjet løftes eller transporteres ved at stikke fingrene
ind i fordybningerne 13 på siden af savbordet 12.
 Brug altid transportanordningerne og aldrig beskyttel-
sesanordningerne til transport af el-værktøjet.
Geringsvinkel Højde x bredde
Vandret Lodret
0° 0°
60 x 120 mm
45° 0°
60 x 85 mm
0° 45°
37 x 120 mm
45° 45°
37 x 85 mm
– stillet op mod anslagsskinnen
– fladt liggende på savbordet
