Svenska | 79
Bosch Power Tools 1 609 92A 1GM | (23.6.15)
Sågklingan ska vara tillslagen när den förs mot arbets-
stycket. I annat fall finns risk för bakslag om sågklingan
fastnar i arbetsstycket.
Trampa inte på elverktyget. Allvarliga personskador kan
uppstå om elverktyget faller omkull eller om du oavsiktligt
kommer i kontakt med sågklingan.
Symboler
Beakta symbolerna nedan som kan vara viktiga för elverkty-
gets användning. Lägg på minne symbolerna och deras bety-
delse. Korrekt tolkning av symbolerna hjälper till att bättre
och säkrare använda elverktyget.
Produkt- och kapacitetsbeskrivning
Läs noga igenom alla säkerhetsanvis-
ningar och instruktioner. Fel som uppstår
till följd av att säkerhetsanvisningarna och
instruktionerna inte följts kan orsaka elstöt,
brand och/eller allvarliga personskador.
Ändamålsenlig användning
Elverktyget är avsett för stationär längs- och tvärsågning i rak
vinkel i trä. Härvid kan horisontella geringsvinklar mellan
–48° och +48° samt vertikala geringsvinklar mellan 0° och
45° utföras.
Elverktyget har konstruerats för sågning av hårt och mjukt trä.
Elverktyget är inte avsett för sågning av aluminium eller andra
icke-järnmetaller.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksidan.
1 Handtag
2 Laservarningsskylt
3 Spak för upplåsning av verktygsarmen
4 Klingskydd
5 Pendlande klingskydd
6 Anslagsskena
7 Insatsplatta
8 Monteringshål
9 Spärrknapp för valfri geringsvinkel (horisontal)
10 Vinkelindikator (horisontal)
11 Skala för geringsvinkel (horisontal)
12 Sågbord
13 Greppfördjupningar
14 Justerbar anslagsskena
15 Spännspak för valfri geringsvinkel (vertikal)
16 Laserstrålens utgång
17 Glidrulle
18 Sågblad
19 Dammpåse
20 Kontakt för lasern (uppmärkning av snittlinje)
21 Strömställare Till/Från
22 Spånutkast
23 Hål för skruvtving
24 Sexkantnyckel
25 Tippningsskyddsbygel
26 Transportsäkring
27 Skruvtving
28 Spindellåsning
29 Vinkelindikator (vertikal)
30 Skala för geringsvinkel (vertikal)
31 Infästningsskruv för iläggningsplatta
32 Fästskruv för tippskyddet
33 Insexskruv för sågklingans infästning
34 Spännfläns

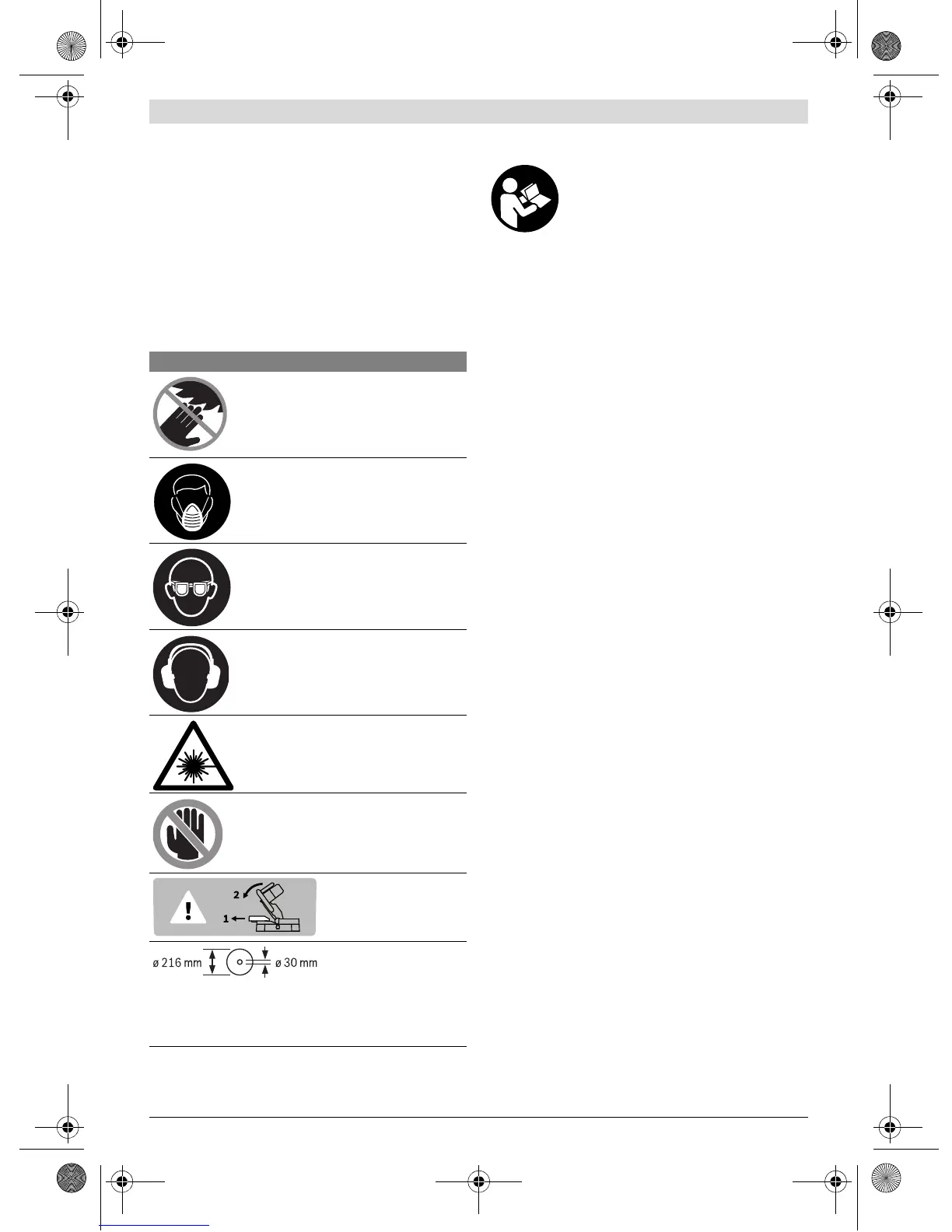

Symboler och deras betydelse
Håll händerna på betryggande
avstånd från sågområdet när elverk-
tyget är påkopplat. Kontakt med såg-
bladet medför risk för personskada.
Bär dammskyddsmask.
Bär skyddsglasögon.
Bär hörselskydd. Risk finns för att bul-
ler leder till hörselskada.
Laserstrålning
Stirra inte in i strålen
Laserprodukt klass 2
Riskområde! Håll händerna, fing-
rarna och armarna på betryggande
avstånd från detta område.
Vid sågning av vertikala
geringsvinklar skall den
justerbara anslagsskenan
dras utåt.
Beakta sågklingans dimensioner. Cen-
trumhålet måste utan spel passa på verk-
tygsspindeln. Använd inte reducer-
stycken eller adapter.
OBJ_BUCH-2324-002.book Page 79 Tuesday, June 23, 2015 8:35 AM
