90 | Norsk
1 609 92A 1GM | (23.6.15) Bosch Power Tools
Avmerking av skjærelinjen (se bilde K)
En laserstråle anviser skjærelinjen til sagbladet. Slik kan du
plassere arbeidsstykket helt nøyaktig til sagingen, uten at ver-
nedekselet må åpnes.
– Slå da laserstrålen på med bryteren 20.
– Rett markeringen på arbeidsstykket opp langs høyre kant
på laserlinjen.
Godkjente arbeidsstykkemål
Maksimale arbeidsstykker:
Minimale arbeidsstykker (= alle arbeidsstykker som kan
spennes fast på venstre eller høyre side av sagbladet med den
medleverte skrutvingen 27): 100 x 40 mm (lengde x bredde)
max. skjæredybde (0°/0°): 60 mm
Kappsaging
– Spenn arbeidsstykket fast i henhold til målene.
–Innstill ønsket horisontal og/eller vertikal gjæringsvinkel.
– Slå på elektroverktøyet.
–Trykk på spaken 3 og før verktøyarmen langsomt nedover
med håndtaket 1.
– Sag gjennom arbeidsstykket med jevn fremføring.
– Slå av elektroverktøyet og vent til sagbladet er helt stanset.
– Før verktøyarmen langsomt oppover.
Utskifting av innleggsplaten
Den svarte innleggsplaten 7 kan bli slitt etter langvarig bruk av
elektroverktøyet.
Skift ut en defekt innleggsplate.
– Sett elektroverktøyet i arbeidsstilling.
– Skru ut festeskruen 31 med unbrakonøkkelen 24, og ta av
den gamle innleggsplaten.
– Sett på den nye innleggsplaten inn og trekk til festeskruen
31 igjen.

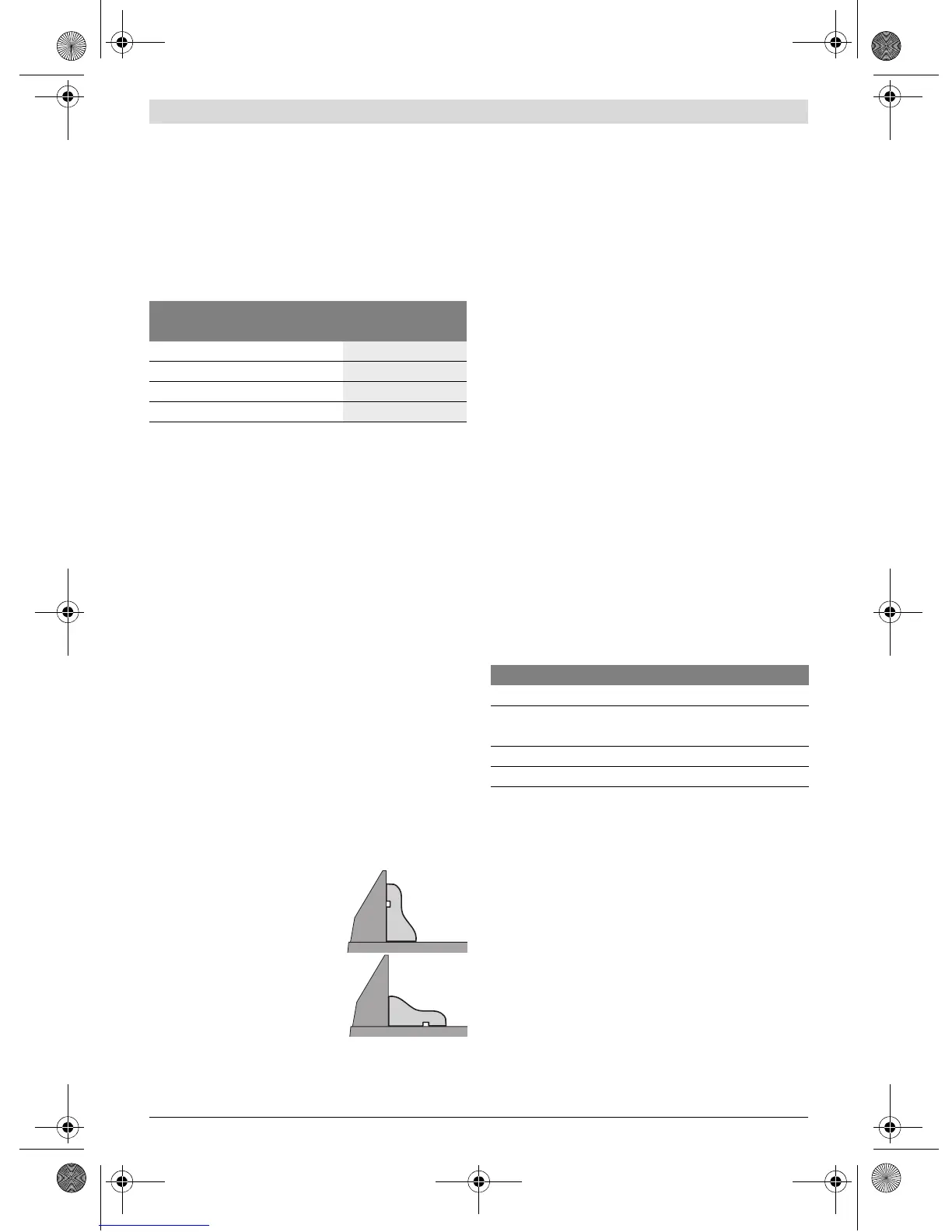

Bearbeidelse av profillister
Du kan bearbeide profillister på to forskjellige måter:
Prøv den innstilte gjæringsvinkelen alltid først på en trebit.
Transport
Før en transport av elektroverktøyet må du utføre følgende
skritt:
– Sett elektroverktøyet i transportstilling.
– Fjern alle tilbehørsdelene som ikke kan monteres fast på
elektroverktøyet.
Legg ubenyttede sagblad til transport helst i en lukket be-
holder.
– Til løfting eller transport griper du inn i fordypningene 13
på siden av sagbordet 12.
Til transport av elektroverktøyet må du kun bruke
transportinnretningene og aldri bruke beskyttelses-
innretningene.
Service og vedlikehold
Vedlikehold og rengjøring
Før alle arbeider på elektroverktøyet utføres må støp-
selet trekkes ut av stikkontakten.
Rengjøring
Hold selve elektroverktøyet og ventilasjonsspaltene alltid re-
ne, for å kunne arbeide bra og sikkert.
Vernedekselet må alltid bevege seg fritt og kunne stenges au-
tomatisk. Hold derfor området rundt vernedekselet alltid
rent.
Fjern støv og spon etter hver arbeidsrunde ved å blåse gjen-
nom med trykkluft eller bruk en pensel.
Rengjør gliderullen 17 med jevne mellomrom.
Tilbehør
Kundeservice og rådgivning ved bruk
Kundeservicen svarer på dine spørsmål om reparasjon og
vedlikehold av produktet samt om reservedeleler. Spreng-
skisser og informasjon om reservedeler finner du også på:
www.bosch-pt.com
Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an-
gående våre produkter og deres tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi
det 10-sifrede produktnummeret som er angitt på produktets
typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Gjæringsvinkel Høyde x bredde
horisontal vertikal
0° 0°
60 x 120 mm
45° 0°
60 x 85 mm
0° 45°
37 x 120 mm
45° 45°
37 x 85 mm
– stilt opp mot anleggsskinnen
– flatt liggende på sagbordet
Produktnummer
Sagblad for tre
Sagblad 216 x 30 mm, 24 tenner
Sagblad 216 x 30 mm, 48 tenner
2 608 640 431
2 608 640 432
Sagblad for hardtre og komposittmaterialer
Sagblad 216 x 30 mm, 60 tenner 2 608 640 433
