Deutsch - 3
Hubzahlvorwahl (PFZ 600 E / 700 PE)
Mit dem Stellrad 7 lässt sich die erforderliche Hub-
zahl (auch während des Laufes) vorwählen.
Nach längerem Arbeiten mit kleiner Hubzahl, die
Maschine zur Abkühlung ca. 3 Minuten lang mit ma-
ximaler Hubzahl im Leerlauf drehen lassen.
Zur Anpassung bzw. zur sicheren Auflage bei ver-
schiedenen Materialien ist die Fußplatte 2 in ihrer
Winkellage schwenkbar.
Durch die einstellbare Pendelung
kann der Eingriff des Sägeblattes
dem zu bearbeitenden Material ange-
passt werden. Dabei wird das Säge-
blatt bei Abwärtsbewegungen vom
Werkstück abgehoben, wodurch
Spanauswurf und Lebensdauer der Sägeblätter be-
günstigt werden.

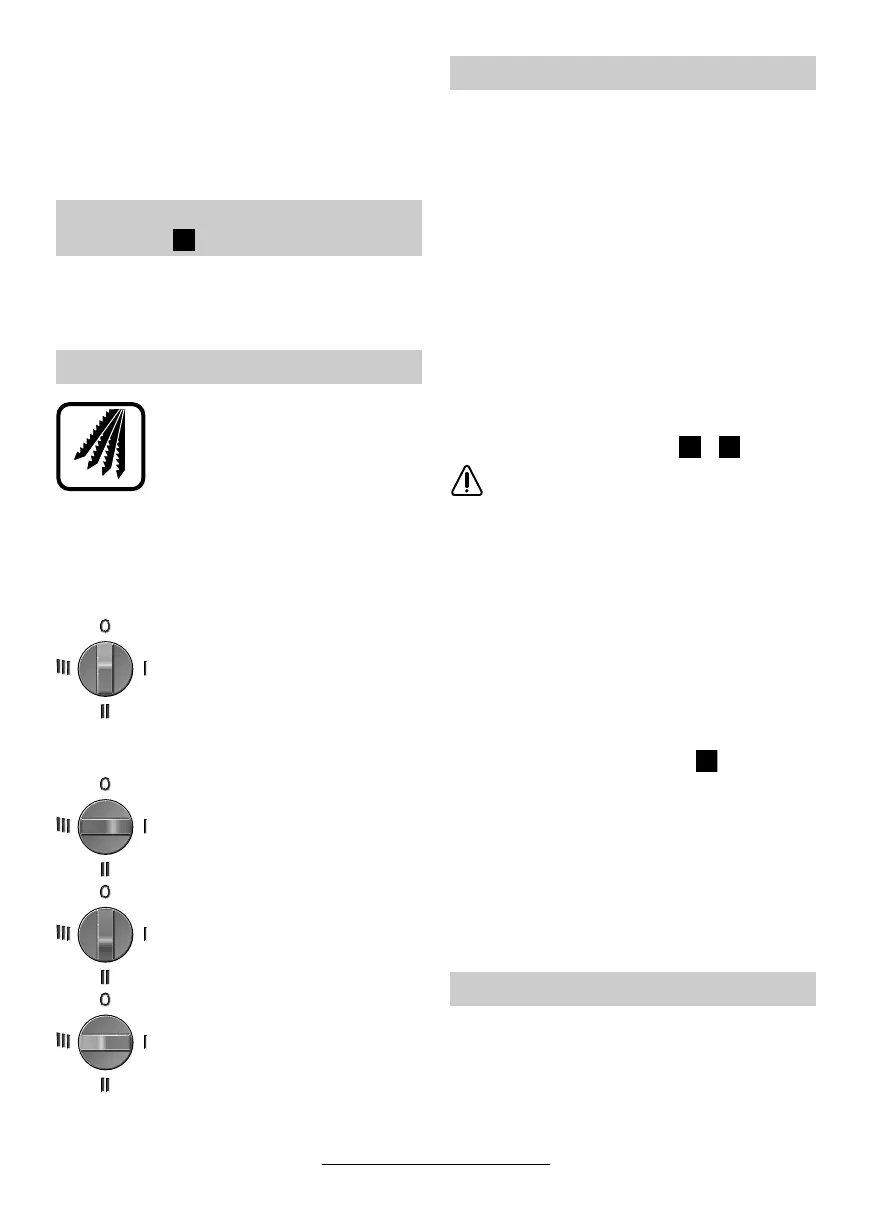

Mit dem Drehschalter 4 kann die Pendelung in
4 Stufen gewählt werden. Die Umschaltung kann
auch bei laufender Maschine erfolgen:
Pendelung ausgeschaltet
(Stufe 0):
Zur Bearbeitung dünner bzw. harter
Werkstoffe wie Bleche oder Stahl.
Bei Verwendung von Werkzeugen
wie Feile oder Raspel bzw. zur Erzie-
lung sauberer Schnittkanten.
Pendelung Stufe I:
Zur Bearbeitung von Buntmetallen,
Hartholz, Kunststoffen bzw. Werk-
stoffen mittlerer Festigkeit.
Pendelung Stufe II:
Zur Bearbeitung weicher Werkstoffe
wie Leichtbaustoffen, Isoliermaterial
etc.
Pendelung Stufe III:
Zur Bearbeitung weicher Werkstoffe
wie Weichholz oder Baumholz.
Sägen
■ Sägeblatt, Hubzahl und ggf. Pendelung dem zu
bearbeitenden Material anpassen.
■ Holz, Spanplatten, Baustoffe etc. vor dem Bear-
beiten auf Fremdkörper (Nägel, Schrauben o. Ä.)
prüfen und diese eventuell entfernen.
■ Die Lüftungsschlitze unterhalb der Werkzeugauf-
nahme nicht mit der Hand verdecken.
Gerät einschalten und an das zu bearbeitende
Werkstück heranführen.
Fußplatte 2 auf Werkstückoberfläche ansetzen und
mit gleichmäßigem Auflagendruck bzw. Vorschub
Material durchsägen.
Falls das Sägeblatt verklemmt, Gerät sofort aus-
schalten. Sägespalt mit geeignetem Werkzeug et-
was spreizen und Gerät herausziehen.
Tauchsägen (siehe Bild / )
Es dürfen nur weiche Werkstoffe wie Holz,
Gasbeton, Gipskarton o. Ä. im Tauchsäge-
verfahren bearbeitet werden!
Dies erfordert jedoch eine gewisse Übung und ist
nur mit kurzen Sägeblättern möglich.
– Maschine auf das Werkstück aufsetzen und ein-
schalten. Darauf achten, dass die Unterkante der
Fußplatte 2 auf der Werkstückoberfläche aufliegt.
– Sägeblatt langsam in Werkstück eintauchen.
– Nach Erreichen der erforderlichen Schnitttiefe,
Maschine senkrecht stellen und entlang der
Schnittlinie weitersägen.
– Maschine ausschalten und vom Werkstück abhe-
ben.
Bündig sägen (siehe Bild )
In Verbindung mit elastischen Bi-Metall-Sägeblät-
tern können z. B. hervorstehende Bauelemente
(Wasserrohre etc.) unmittelbar an der Wand abge-
sägt werden.
Sägeblatt direkt an der Wand anlegen und durch
seitlichen Druck auf die Maschine etwas biegen, so
dass die Fußplatte 2 an der Wand anliegt.
Maschine einschalten und mit konstantem, seitli-
chen Druck Werkstück absägen.
Für enge Kurven verwenden Sie am besten schmale
Sägeblätter.
Wegen der beim Sägen von Metall auftretenden
starken Erwärmung ist entlang der Schnittlinie Kühl-
bzw. Schmiermittel aufzutragen.
Schwenkbare Fußplatte
(siehe Bild )
Pendelung einstellen (PFZ 700 PE)
C
Arbeitshinweise
Anwendungstipps
D
E
F
