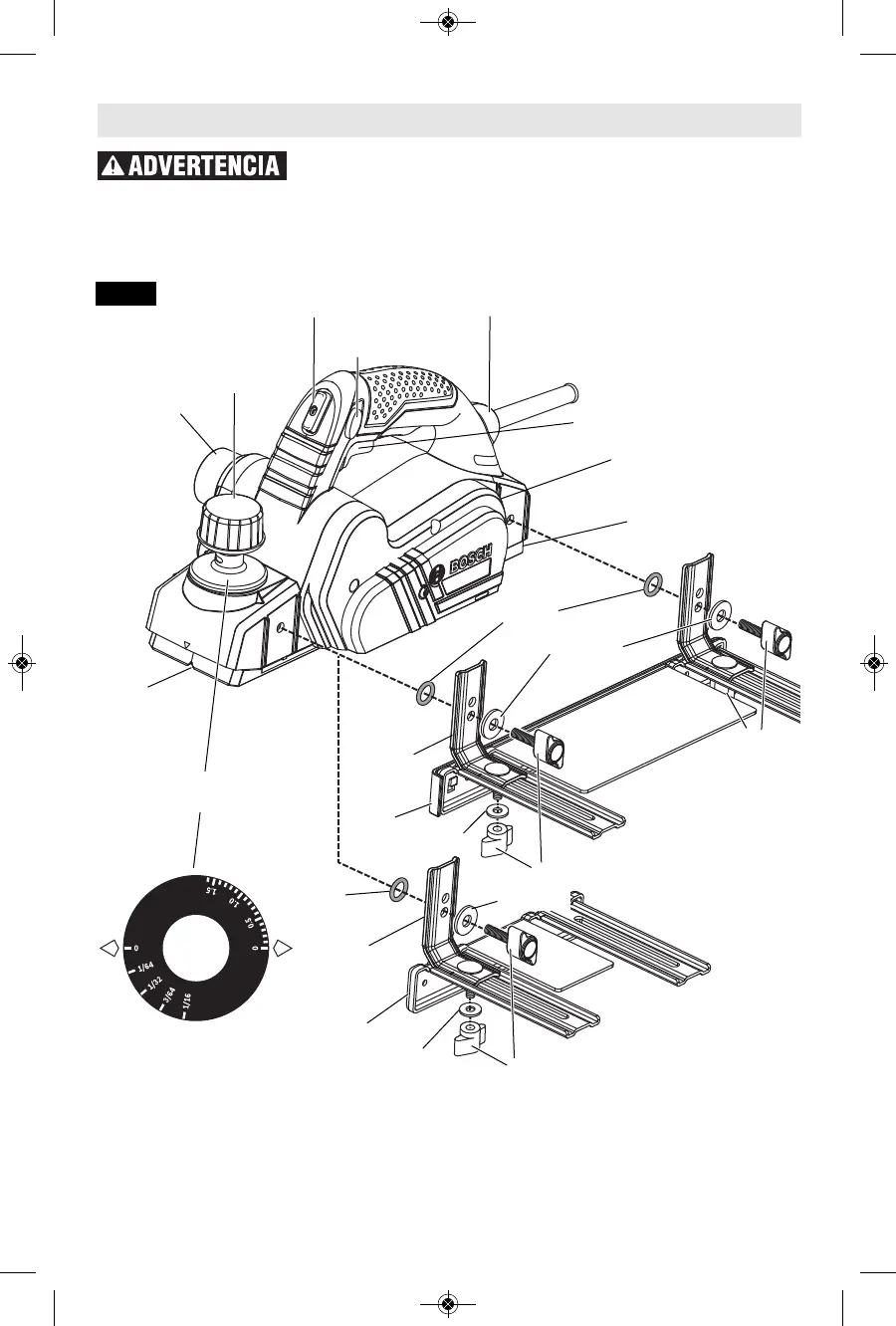

Descripción funcional y especificaciones
Cepillo mecánico PL1632
Capacidades máximas
Profundidad de acepillad . .0 - 1/16" (0 - 1,6 mm)
Profundidad de rebajado . . .0 - 5/16" (0 - 9 mm)
Anchura de corte . . . . . . . . .3-1/4" (82 mm)
NOTA: Para obtener las
especificaciones de la herramienta,
consulte la placa del fabricante
colocada en la herramienta.
SOPORTE
DE GUÍA
SOPORTE
DE GUÍA
POMO DE
AJUSTE DE
PROFUNDIDAD
ORIFICIO DE
SALIDA DE
VIRUTAS
TOPE-
GUÍA
TOPE-
GUÍA
RANURA
EN V DE
ACHAFLANAR
POMOS DE MARIPOSA
POMOS DE MARIPOSA
POMOS DE
MARIPOSA
INTERRUPTOR GATILLO
Á
REA
D
E A
L
M
A
C
ENA
M
I
ENTO
DE L
A
L
L
A
VE PA
RA
C
UC
HI
L
L
A
S
BOTÓN DE “FIJACIÓN
EN ENCENDIDO”
BOTÓN DE “FIJACIÓN
EN APAGADO”
GIRADOR DEL CORDÓN DE ENERGÍA
CON ARTICULACIÓN ESFÉRICA
BASE DE SOPORTE DEL
CEPILLO MECÁNICO
Tope-guía de
montura dual
Tope-guía básico
PA1207
ARANDELA
ARANDELA
ARANDELA
ARANDELA
ANILLO
TÓRICO
ANILLO
TÓRICO
Fig. 1
ESCALA DE
PROFUNDIDAD
