-44-
Si es necesa -
rio un cordón
de extensión, se debe usar un cordón
con conductores de tamaño adecuado
que sea capaz de transportar la
corriente necesaria para la
herramienta. Esto evitará caídas de
tensión excesivas, pérdida de potencia
o recalentamiento. Las herramientas
conectadas a tierra deben usar
cordones de extensión de 3 hilos que
tengan enchufes de 3 terminales y
receptáculos para 3 terminales.
NOTA: Cuanto más pequeño sea el
número de calibre, más alta será la
capacidad del cordón.
TAMAÑOS RECOMENDADOS DE
CORDONES DE EXTENSION
HERRAMIENTAS DE 120 V CORRIENTE
ALTERNA
Cordones de extensión

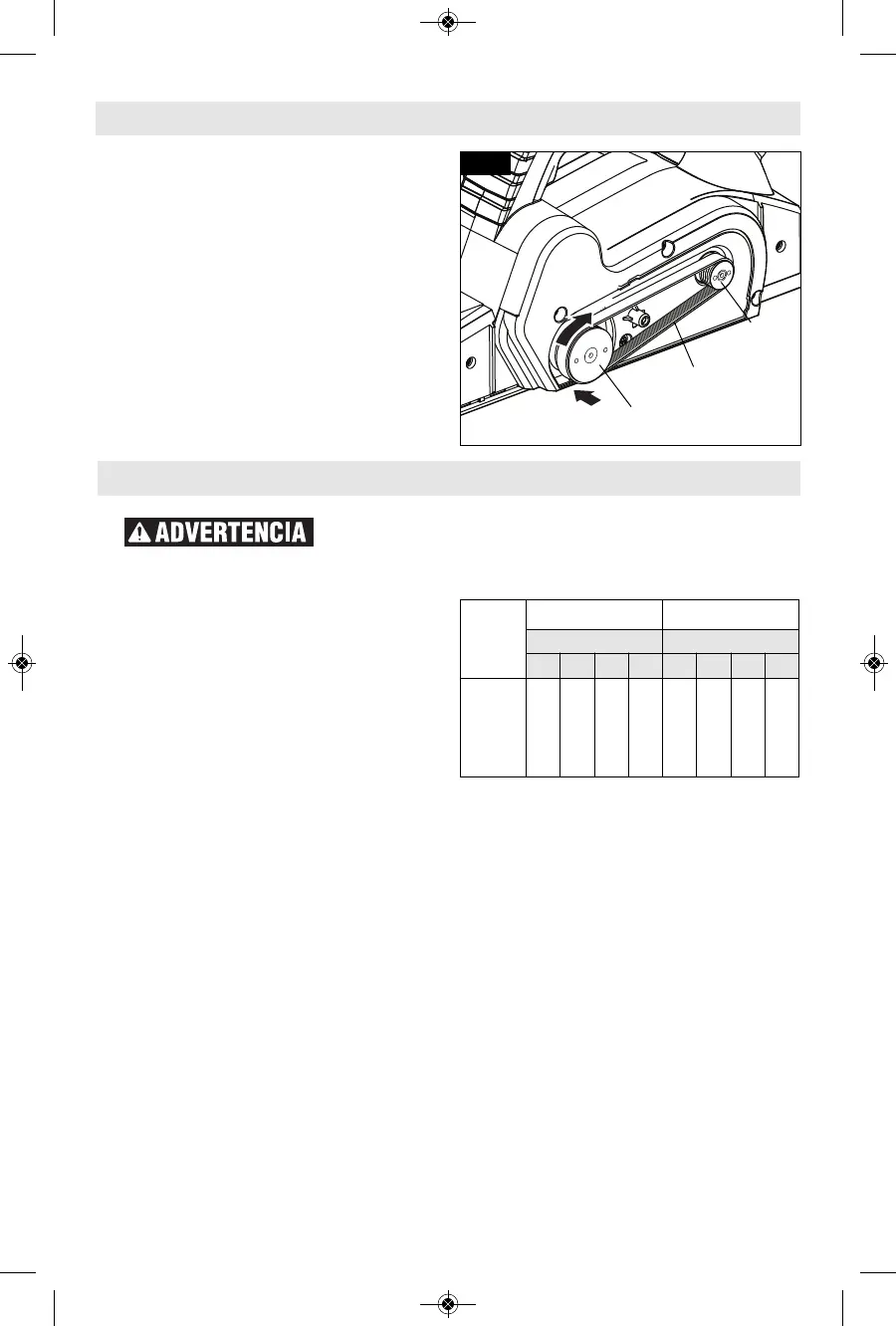

retire la cubierta de la correa de
transmisión (Fig. 11). Corte y retire la
correa de transmisión desgastada. Antes
de instalar la correa de transmisión
nueva, limpie a fondo las dos poleas.
Coloque primero la correa de
transmisión nueva en la polea motriz y
luego rótela en el sentido de las agujas
del reloj a la vez que empuja la correa
sobre la polea impulsada (Fig. 12).
Reinstale la cubierta de la correa de
transmisión y apriete firmemente el
tornillo (Fig. 11).
Fig. 12
POLEA
IMPULSADA
POLEA
MOTRIZ
CORREA DE
TRANSMISIÓN
Mantenimiento
Capacidad
nominal en
amperes de la
herramienta
Tamaño del cordón en A.W.G. Tamaños del cable en mm
2
Longitud del cordón en pies Longitud del cordón en metros
25 50 100 150 15 30 60 120
3-6
6-8
8-10
10-12
12-16
18
18
18
16
14
16
16
16
16
12
16
14
14
14
–
14
12
12
12
–
0.75
0.75
0.75
1.0
–
0.75
1.0
1.0
2.5
–
1.5
2.5
2.5
4.0
–
2.5
4.0
4.0
–
–
