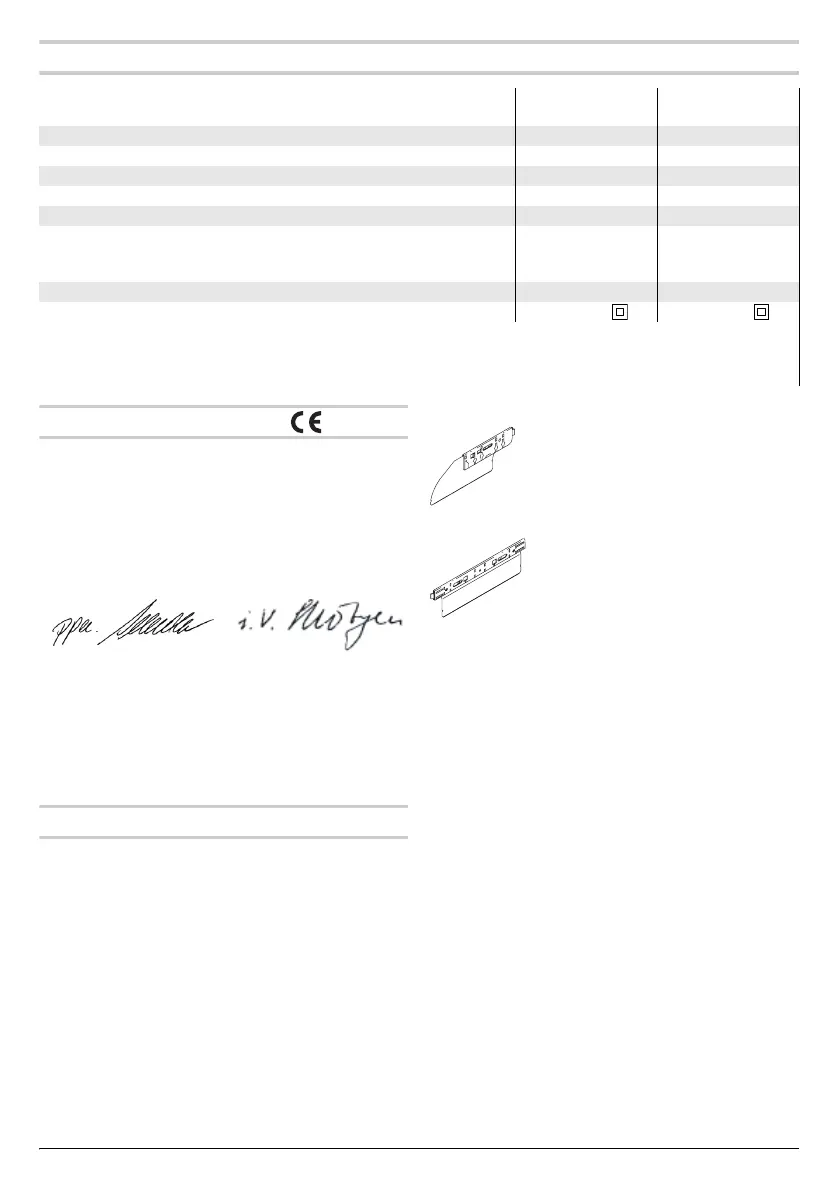

Nederlands | 452 609 932 552 • 31.10.06
Technische gegevens
Conformiteitsverklaring
Wij verklaren als alleen verantwoordelijke dat dit pro-
duct voldoet aan de volgende normen en normatieve
documenten: EN 60745 volgens de bepalingen van de
richtlijnen 89/336/EEG, 98/37/EG.
30.08.2006, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Montage
Zaagblad inzetten of vervangen
f Trek altijd voor werkzaamheden aan het elek-
trische gereedschap de stekker uit het stop-
contact.
f Draag werkhandschoenen bij het wisselen
van de inzetgereedschappen. Inzetgereed-
schappen worden warm bij langdurig gebruik.
f Plaats bij alle werkzaamheden aan het elek-
trische gereedschap de zaagbladbescher-
ming 8 op het zaagblad.
Zaagblad kiezen
Het afkortzaagblad is door de terug-
wijkende zaagbladgeleiding geschikt
om mee te zagen over een grotere
breedte dan de breedte van het zaag-
blad. Het is bovendien voorzien voor
gebruik met de kaptafel.
Met het zaagblad voor aansluitend
zagen kunt u aansluitend met een
ondergrond zagen. Er kan slechts zo
diep worden gezaagd als het zaagblad
breed is.
Zaagblad inzetten (zie afbeeldingen A—C)
U kunt het afkortzaagblad en het zaagblad voor aanslui-
tend zagen in twee 180° gedraaide standen in het elek-
trische gereedschap plaatsen. Draai het zaagblad voor
het inzetten in de gewenste zaagrichting (zie afbeeldin-
gen op de uitvouwbare pagina).
Zet de haak 13 van het zaagblad in de haak 9 van de
zaagbladopname.
Draai het zaagblad 7 tegen de zaagbladopname 10.
Duw het zaagblad aan zodat de nok 12 van het zaag-
blad in de groef 11 van de SDS-hendel vastklikt.
Duw het zaagblad 7 in de zaagbladgeleiding 1 vooruit
en achteruit tot de zaagbladmeenemer 2 hoorbaar in
het zaagblad vastklikt. Na het vastklikken kan het zaag-
blad niet meer in de geleiding 1 worden verschoven.
f Controleer of het zaagblad stevig vastzit. Een
los zaagblad kan uit de zaaghouder vallen en kan u
verwonden.
Verwijder de zaagbladbescherming 8 alleen voor het
zagen.
Zaagblad verwijderen
Plaats de zaagbladbescherming 8 op het zaagblad 7.
Druk op de SDS-hendel 6 van de zaagbladontgrende-
ling. De nok 12 springt uit de groef 11 van de hendel.
Verwijder het zaagblad naar achteren.
Verstekzaag GFS 350 E
PROFESSIONAL
GFS 350 E Set
PROFESSIONAL
Zaaknummer 0 601 640 5.. 0 601 640 7..
Opgenomen vermogen W 350 350
Afgegeven vermogen W 190 190
Onbelast aantal zaagbewegingen n
0
min
-1
2000–2800 2000–2800
Zaagbeweging mm 16 16
Max. zaagcapaciteit
–Hout
– Kunststof (massief)
mm
mm
65
20
65
20
Gewicht volgens EPTA-Procedure 01/2003 kg 1,5 1,5
Isolatieklasse / II / II
Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen
kunnen deze gegevens afwijken.
Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische
gereedschappen kunnen afwijken.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
