Funcionamento
Tipos de funcionamento
Ajustar ao ângulo de chanfradura (veja figura C)
A placa de base 6 pode ser virada para a direita ou para
a esquerda para ângulos de chanfradura de até 45°.
Se necessário deverá retirar a tampa 15 (veja Tampa)
e puxar o depósito de lâminas de serra 5 da placa de
base 6. Introduzir uma lâmina de serra 11 (veja Introdu-
zir a lâmina de serra).
Soltar o parafuso 17 e deslocar a placa de base 6 leve-
mente no sentido do bocal de aspiração 4.
Para ajustar ângulos de chanfradura exactos, encon-
tram-se à direita e à esquerda da placa de base pontos
de engate em 0°, 22,5° e 45°. Deslocar a placa de
base 6 de acordo com a escala 8 para a posição dese-
jada. Outros ângulos de chanfradura podem ser ajusta-
dos com auxílio de um goniómetro (veja figura D).
Empurrar em seguida a placa de base 6 completa-
mente no sentido da lâmina de serra 11.
Deslocar o suporte 18 de modo que o rolo de guia 9
esteja encostado nas costas da lâmina de serra. Cor-
tes exactos só são possíveis, se o rolo de guia estiver
bem encostado nas costas da lâmina de serra.
Reapertar o parafuso 17.
A tampa de aspiração 15 e a protecção contra forma-
ção de aparas 16 não podem ser aplicadas para cortes
de chanfradura.
Deslocar a placa de base (veja figura C)
Para serrar próximo ao canto é possível deslocar a
placa de base 6 para trás.
Se necessário deverá puxar o depósito da lâmina de
serra 5 da placa de base 6. Introduzir uma lâmina de
serra 11 (veja Introduzir a lâmina de serra).
Soltar o parafuso 17 e deslocar a placa de base 6 com-
pletamente no sentido do bocal de aspiração 4.
Deslocar o suporte 18 de modo que o rolo de guia 9
esteja encostado nas costas da lâmina de serra. Cor-
tes exactos só são possíveis, se o rolo de guia estiver
bem encostado nas costas da lâmina de serra.
Reapertar o parafuso 17.
Só é possível serrar com a placa de base deslocada 6
com um ângulo de chanfradura de 0°. Além disso não
devem ser utilizados o esbarro paralelo com o cortador
circular 21 (acessório), assim como a protecção contra
formação de aparas 16.
Dispositivo de sopro de aparas
Com a corrente de ar do dispositivo de sopro de apa-
ras 7 é possível manter a linha de corte livre de aparas.

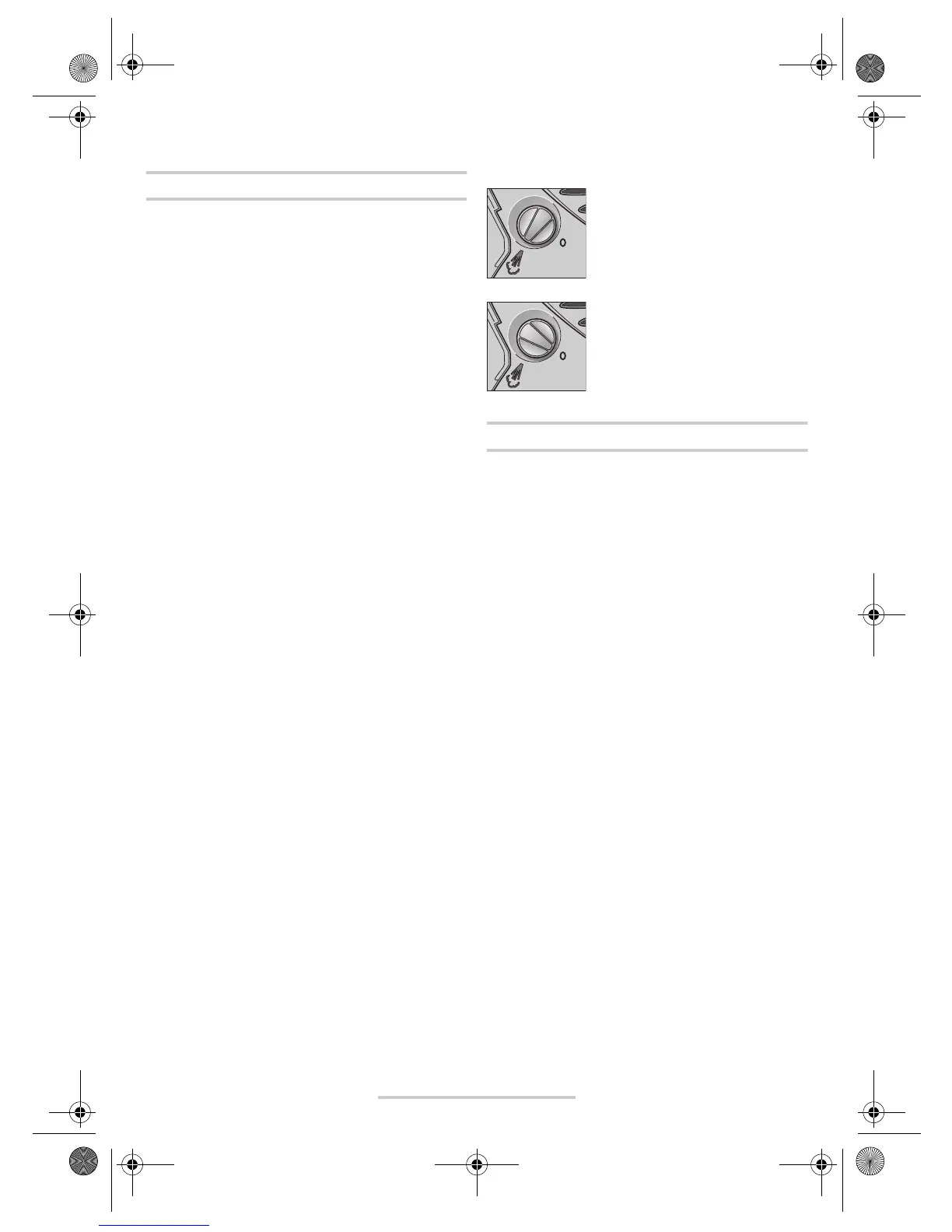

Ligar o dispositivo de sopro de apa-
ras:
Para trabalhos com forte formação
de aparas em madeira, plástico etc.,
deverá girar o interruptor 7 no sen-
tido dos ponteiros do relógio para a
posição “Soprar”.
Desligar o dispositivo de sopro de
aparas:
Para trabalhos em metal e utilizando
líquidos de arrefecimento e de lubri-
ficação, deverá girar o interruptor 7
no sentido contrário dos ponteiros
do relógio na posição “0”.
Colocação em funcionamento
Observar a tensão de rede! A tensão da fonte de
corrente deve coincidir com a chapa de identificação
da ferramenta eléctrica. Ferramentas eléctricas marca-
das para 230V também podem ser operadas com
220 V.
Ligar e desligar
Para ligar a ferramenta eléctrica, deverá pressionar o
interruptor de ligar-desligar 2.
Para travar o interruptor de ligar-desligar 2 deverá
mantê-lo pressionado e empurrar o travamento 1 para
a direita ou para a esquerda.
Para desligar a ferramenta eléctrica, deverá soltar o
interruptor de ligar-desligar 2. Com o interruptor de
ligar-desligar 2 travado deverá pressioná-lo primeira-
mente e soltá-lo em seguida.
PST 680 E: Durante prolongados trabalhos com um n°
de cursos reduzido, é possível que a ferramenta eléc-
trica seja fortemente aquecida. Retirar a lâmina de
serra da ferramenta eléctrica e permitir que a ferra-
menta eléctrica ainda funcione durante aprox. 3 min
com máximo n° de cursos para que possa arrefecer.
Comandar o n° de cursos (PST 680 E)
Aumentando ou reduzindo a pressão sobre o interrup-
tor de ligar-desligar 2 é possível comandar sem escalo-
namento o n° de cursos da ferramenta eléctrica ligada.
O n° de cursos necessário depende do material e das
condições de trabalho e pode ser verificado através de
ensaios práticos.
Uma redução do n° de cursos é recomendada ao colo-
car a lâmina de serra sobre a peça a ser trabalhada,
assim como ao serrar plásticos e alumínio.
Com o interruptor de ligar-desligar 2 travado não é pos-
sível reduzir o n° de cursos.
