Nederlands–5
2 609 932 333 • 29.9.04
Gebruik
Functies
Verstekhoek instellen (zie afbeelding C)
De voetplaat 6 kan voor verstekzaagsneden tot 45°
naar rechts of naar links worden gedraaid.
Verwijder indien nodig de beschermkap 15 (zie
Beschermkap) en trek het zaagbladendepot 5 uit de
voetplaat 6. Zet een zaagblad 11 in (zie Zaagblad inzet-
ten).
Draai de schroef 17 los en duw de voetplaat 6 iets in
de richting van de afzuigadapter 4.
Voor het instellen van nauwkeurige verstekhoeken
heeft de voetplaat rechts en links vastklikpunten bij 0°,
22,5° en 45°. Draai de voetplaat 6 volgens de schaal-
verdeling 8 in de gewenste stand. Andere verstekhoe-
ken kunt u met een hoekmeter instellen (zie
afbeelding D).
Duw de voetplaat 6 vervolgens tot aan de aanslag in de
richting van het zaagblad 11.
Verschuif de houder 18 zodanig dat het steunwiel 9
tegen de rug van het zaagblad ligt. Nauwkeurig zagen
is alleen mogelijk als het steunwiel vlak tegen de zaag-
bladrug ligt.
Draai de schroef 17 weer vast.
De afzuigkap 15 en het antisplinterplaatje 16 kunnen bij
het verstekzagen niet worden gebruikt.
Voetplaat verstellen (zie afbeelding C)
Voor het zagen tot aan opstaande randen kunt u de
voetplaat 6 naar achteren verplaatsen.
Trek indien nodig het zaagbladendepot 5 uit de voet-
plaat 6. Zet een zaagblad 11 in (zie Zaagblad inzetten).
Draai de schroef 17 los en duw de voetplaat 6 vervol-
gens tot aan de aanslag in de richting van de afzui-
gadapter 4.
Verschuif de houder 18 zodanig dat het steunwiel 9
tegen de rug van het zaagblad ligt. Nauwkeurig zagen
is alleen mogelijk als het steunwiel vlak tegen de zaag-
bladrug ligt.
Draai de schroef 17 weer vast.
Zagen met een verplaatste voetplaat 6 is alleen moge-
lijk met een verstekhoek van 0°. Bovendien mogen de
parallelgeleider met de cirkelsnijder 21 (toebehoren) en
het antisplinterplaatje 16 niet worden gebruikt.

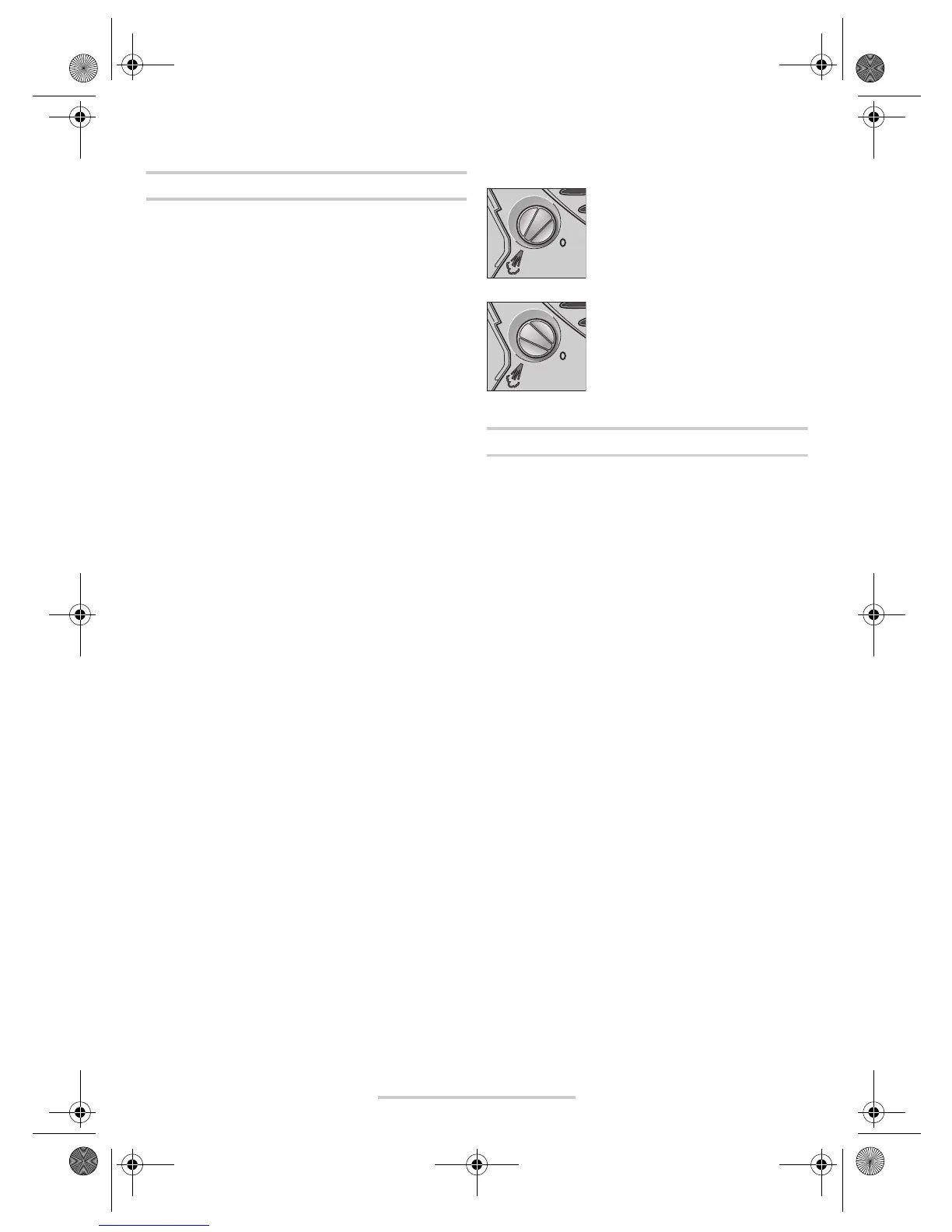

Spanenblaasvoorziening
Met de luchtstroom van de spanenblaasvoorziening 7
kan de zaaglijn vrij van spanen worden gehouden.
Spanenblaasvoorziening inschake-
len:
Draai voor werkzaamheden met een
grote spaanafname in hout, kunst-
stof e.d. de schakelaar 7 met de wij-
zers van de klok mee in de stand
„Blazen”.
Spanenblaasvoorziening uitschake-
len:
Draai voor werkzaamheden in
metaal en bij het gebruik van koel- en
smeervloeistof de schakelaar 7
tegen de richting van de klok in de
stand „0”.
Ingebruikneming
Let op de netspanning! De spanning van de stroom-
bron moet overeenkomen met de gegevens op het
typeplaatje van het elektrische gereedschap. Met
230 V aangeduide elektrische gereedschappen kun-
nen ook met 220 V worden gebruikt.
In- en uitschakelen
Als u het elektrische gereedschap wilt inschakelen
drukt u op de aan/uit-schakelaar 2.
Voor het vergrendelen van de aan/uit-schakelaar 2
houd u de schakelaar ingedrukt en duwt u de blokke-
ring 1 naar rechts of naar links.
Als u het elektrische gereedschap wilt uitschakelen
laat u de aan/uit-schakelaar 2 los. Als de aan/uit-scha-
kelaar 2 vergrendeld is, drukt u de schakelaar eerst in
en laat u deze vervolgens los.
PST 680 E: Bij langdurige werkzaamheden met een
klein aantal zaagbewegingen kan het elektrische
gereedschap heet worden. Neem het zaagblad uit het
elektrische gereedschap en laat het gereedschap ca.
3 min met het maximale aantal zaagbewegingen lopen
om het te laten afkoelen.
Aantal zaagbewegingen instellen (PST 680 E)
Door toe- of afnemende druk op de aan/uit-schakelaar
2 kunt u het aantal zaagbewegingen van het ingescha-
kelde elektrische gereedschap traploos regelen.
Het vereiste aantal zaagbewegingen is afhankelijk van
het materiaal en de werkomstandigheden en kan
proefsgewijs worden vastgesteld.
Geadviseerd wordt om het aantal zaagbewegingen te
verminderen als het zaagblad op het werkstuk wordt
geplaatst en bij het zagen van kunststof en aluminium.
Als de aan/uit-schakelaar 2 vergrendeld is, kan het aan-
tal zaagbewegingen niet worden verminderd.
