Dansk–5
2 609 932 333 • 29.9.04
Spåneblæseanordning
Med luftstrømmen fra spåneblæseanordningen 7 hol-
des snitlinjen fri for spåner.

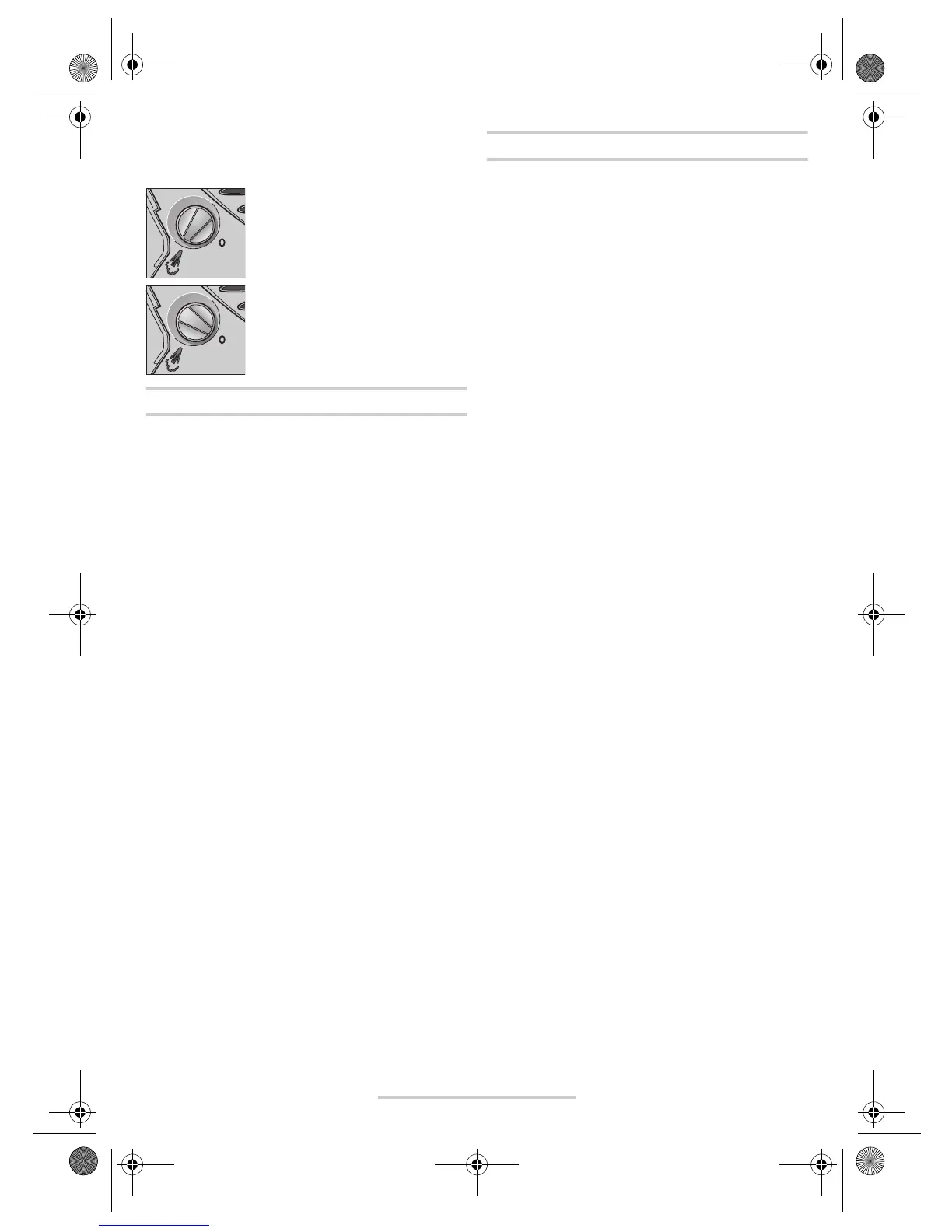

Spåneblæseanordning tændes:
Drej til arbejde med stor spåndan-
nelse i træ, plast o.lign. kontakten 7
mod højre i position „Blæsning“.
Spåneblæseanordning slukkes:
Drej til arbejde i metal og ved brug af
køle- og smørevæske kontakten 7
mod venstre i position „0“.
Ibrugtagning
Kontrollér netspændingen! Strømkildens spænding
skal stemme overens med angivelserne på el-værktø-
jets typeskilt. El-værktøj til 230 V kan også tilsluttes
220 V.
Tænd/sluk
El-værktøjet tændes ved at trykke på start-stop-kontak-
ten 2.
El-værktøjet fastlåses ved at holde den start-stop-kon-
takten 2 trykket ned og skubbe fastlåsningen 1 mod
højre eller venstre.
El-værktøjet slukkes ved at slippe start-stop-kontakten
2. Er start-stop-kontakten 2 fastlåst, trykkes på den, før
den slippes.
PST 680 E: Arbejdes der i længere tid med lille slagan-
tal, kan el-værktøjet blive meget varmt. Tag savklingen
ud af el-værktøjet og lad el-værktøjet køre ved maks.
slagantal i ca. 3 min.
Styring af slagantal (PST 680 E)
Med til- eller aftagende tryk på start-stop-kontakten 2
styrees slagantallet for det tændte el-værktøj trinløst.
Det krævede slagantal er afhængigt af arbejdsmateria-
let og arbejdsbetingelserne; man finder bedst frem til
det passende ved praktiske forsøg.
Det anbefales at reducere slagantallet, når savklingen
sættes på emnet og når der saves i plast og aluminium.
Er start-stop-kontakten 2 fastlåst, kan slagantallet ikke
reduceres.
Arbejdsvejledning
Anvend altid et stabilt underlag eller en stiksav
(tilbehør), når der bearbejdes små eller tynde
emner.
Savklingedepot (se billede E)
I savklingedepotet 5 kan der opbevares fire savklinger
med en længde på op til 110 mm. Læg savklingerne
med enknastskaftet i udsparingen i savklingedepotet.
To savklinger kan ligge oven på hinanden.
Luk savklingedepotet og skub det helt ind i fodpladens
udsparing 6.
Dykdsavning (se billede F)
Ved dyksavning må der kun bearbejdes bløde
materialer som f.eks. træ, gipskarton el.lign.!
Anvend kun korte savklinger til dyksavnig. Dyksavning
er kun mulig med en geringsvinkel på 0°.
Anbring el-værktøjet på emnet med den forreste kant
på fodpladen 6 og tænd for værktøjet. Vælg det maks.
slagantal, hvis der anvendes et el-værktøj med slagan-
talstyring. Tryk el-værktøjet fast mod arbejdsemnet og
lad savklingen dykke langsomt ned i arbejdsemnet.
Så snart fodpladen 6 ligger helt flad på emnet, saves
videre langs med den ønskede snitlinje.
Parallelanlag med cirkelskærer (tilbehør)
Til arbejde med parallelanslag med cirkelskærer 21 (til-
behør) må emnets tykkelse maks. være 30 mm.
Parallelsnit (se billede G): Løsne skruen 20 og skub
parallelanslagets skala gennem føringen 19 i fodpla-
den. Indstil den ønskede snitbredde som skalaværdi på
fodpladens inderkant. Spænd skruen 20.
Cirkelsnit (se billede H): Anbring skruen 20 på den
anden side af parallelanslaget. Skub parallelanslagets
skala gennem føringen 19 i fodpladen. Bor et hul i
emnet i midten af det udsnit, der skal saves. Stik cen-
treringsspidsen 22 gennem den indvendige åbning på
parallelanslaget og ind i det borede hul. Indstil radius-
sen som skalaværdi på fodpladens inderkant. Spænd
skruen 20.
Køle-/smøremiddel
Saves i metal, bør du smøre køle-/smøremiddel langs
med snitlinjen, da materialet ellers bliver alt for varmt.
