Suomi–5
2 609 932 333 • 29.9.04
Purunpuhalluslaite
Purunpuhalluslaitteen ilmavirran avulla 7 voidaan
sahausviiva pitää vapaana puruilta.

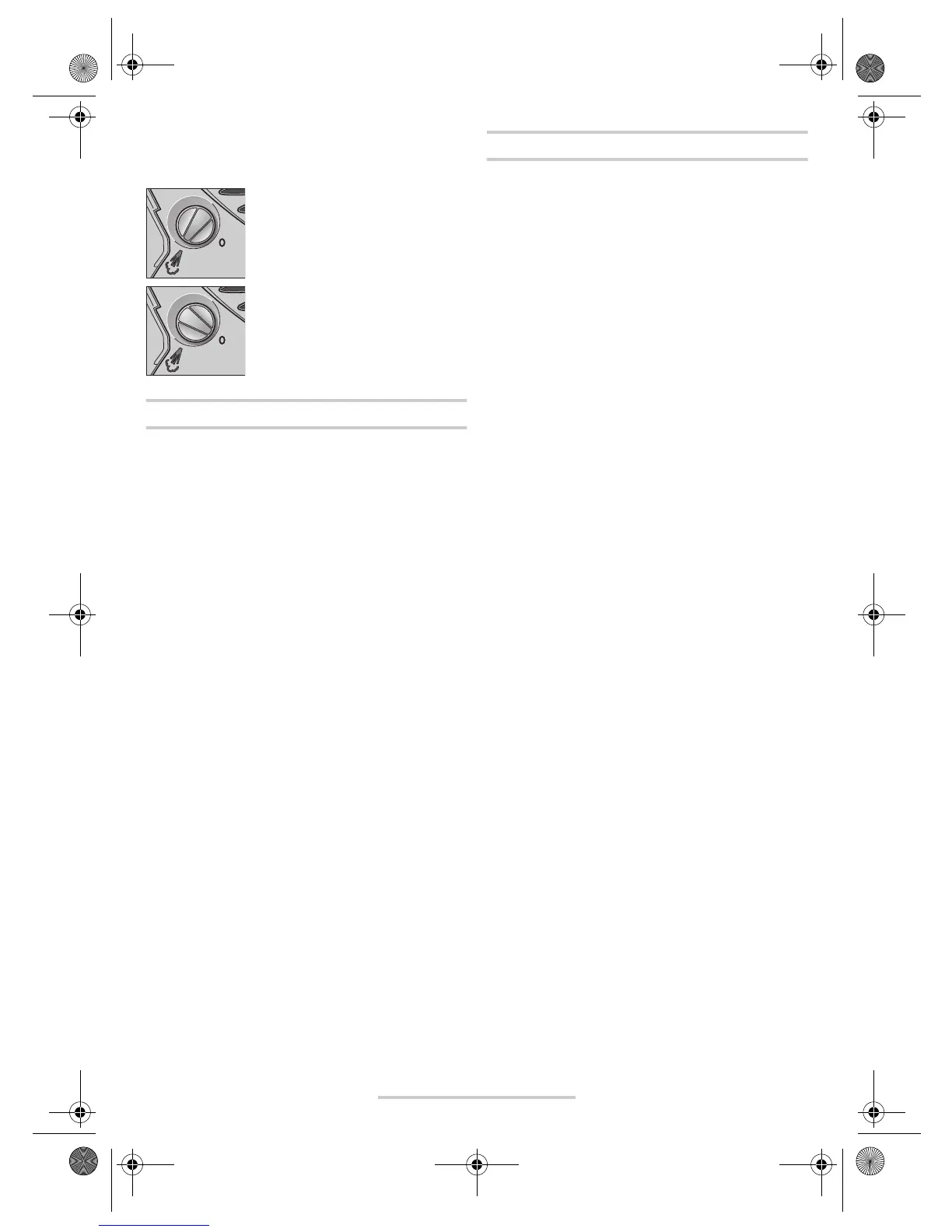

Purunpuhalluslaitteen kytkentä:
Kun työskentelet voimakkaalla las-
tunmuodostuksella puussa, muo-
vissa tai vastaavassa tulee kytkintä 7
kääntää myötäpäivään asentoon
”puhallus”.
Purunpuhalluslaitteen poiskytkentä:
Kun työskentelet metallin kanssa
sekä käyttäessäsi jäähdytys- ja voite-
luainetta, tulee kytkintä 7 kääntää
vastapäivään asentoon ”0”.
Käyttöönotto
Ota huomioon verkkojännite! Virtalähteen jännit-
teen tulee vastata laitteen tyyppikilvessä olevia tietoja.
230 V merkittyjä laitteita voidaan käyttää myös 220 V
verkoissa.
Käynnistys ja pysäytys
Käynnistä sähkötyökalu painamalla käynnistyskytkintä
2.
Lukitse käynnistyskytkin 2 pitämällä se painettuna ja
työntämällä lukitus 1 oikealle tai vasemmalle.
Pysäytä sähkötyökalu päästämällä käynnistyskytkin 2
vapaaksi Jos käynnistyskytkin 2 on lukittuna painat sitä
ensin ja päästät sitten vapaaksi.
PST 680 E: Jos työskentelet pitkään pinellä iskuluvulla,
saattaa sähkötyökalu kuumeta. Poista sahanterä sähkö-
työkalusta ja anna sähkötyökalun käydä n. 3 min. täy-
dellä kierrosluvulla.
Iskuluvun säätö (PST 680 E)
Painamalla käynnistyskytkintä 2 enemmän tai vähem-
män voit portaattomasti säätää käynnissä olevan sähkö-
työkalun iskulukua.
Tarvittava iskuluku riippuu materiaalista ja työolosuh-
teista ja se voidaan määrittää käytännön kokein.
Suosittelemme alentamaan iskulukua, kun sahanterä
asetetaan työkappaletta vasten sekä sahattaessa muo-
via tai alumiinia.
Jos käynnistyskytkin 2 on lukittuna ei iskuluvun alenta-
minen ole mahdollista.
Työskentelyohjeita
Käytä pienten tai ohueiden työkappaleiden työs-
töön aina tukevaa alustaa tai sahapöytää (lisä-
tarvike).
Sahanterien säilytyskotelo (katso kuva E)
Sahanterien säilytyskotelossa 5 voit säilyttää neljää
jopa 110 mm pituista sahanterää. Aseta sahanterien
nokkavarsi sahanterien säilytyskotelossa sitä varten ole-
vaan aukkoon. Kaksi sahanterää voivat aina olla päällek-
käin.
Sulje sahanterien säilytyskotelo ja työnnä se vastee-
seen asti jalkalevyn 6 aukkoon.
Upposahaus (katso kuva F)
Ainoastaan pehmeitä materiaaleja, kuten puuta,
kipsikartonkia ja vastaavaa saa työstää
upposahausmenetelmällä!
Käytä upposahaukseen vain lyhyitä sahanteriä. Uppo-
sahaus on mahdollista vain jiirikulman ollessa 0°.
Aseta sähkötyökalun jalkalevyn 6 etureuna työkappa-
letta vasten ja käynnistä se. Valitse sähkötyökaluissa,
joissa on iskuluvun säätömahdollisuus, suurin iskuluku.
Paina sähkötyökalua tiukasti työkappaletta vasten ja
upota hitaasti sahanterä työkappaleeseen.
Heti jalkalevyn 6 koskettaessa työkappaletta koko pin-
nallaan, jatkat sahaamista haluttua sahausviivaa pitkin.
Ympyräohjaimella varustettu suuntaisohjain
(lisätarvike)
Kun työskennellään ympyräohjaimella varustetulla suun-
taisohjaimella 21 (lisätarvike) saa työkappaleen pak-
suus olla korkeintaan 30 mm.
Samansuuntaiset sahaukset (katso kuva G): Höllää
lukitusruuvia 20 ja työnnä suuntaisohjaimen asteikko
ohjaimen 19 läpi jalkalevyyn. Aseta haluttu sahausle-
veys asteikkoon jalkalevyn sisäreunan avulla. Kierrä luki-
tusruuvi 20 kiinni.
Ympyräsahaukset (katso kuva H): Aseta lukitusruuvi 20
suuntaisohjaimen toiselle puolelle. Työnnä suuntaisoh-
jaimen asteikko ohjaimen 19 läpi jalkalevyyn. Poraa
reikä työkappaleeseen sahattavan ympyrän keskelle.
Työnnä keskiöintikärki 22 suuntaisohjaimen sisemmän
aukon kautta porattuun reikään. Aseta säde asteikkoon
jalkalevyn sisäreunan avulla. Kierrä lukitusruuvi 20 kiinni.
Jäähdytys-/voiteluaineet
Metallia sahattaessa, tulisi materiaalin kuumenemisen
takia sahausviivaa pitkin käyttää jäähdytys- tai voiteluai-
netta.
OBJ_BUCH-2 609 932 333-002.book Seite 5 Mittwoch, 29. September 2004 10:23 10
