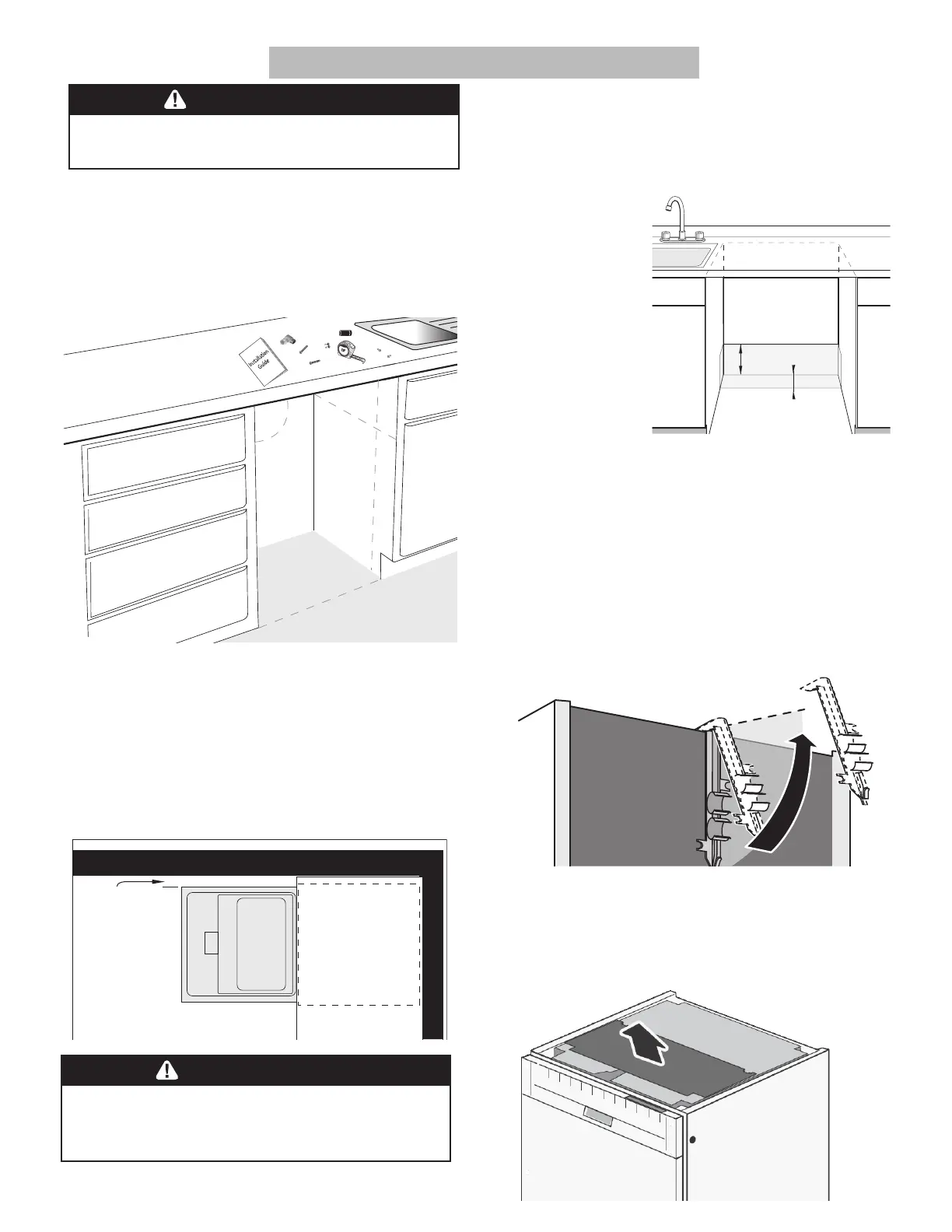

Exigences d’encastrement
REMARQUE : ce lave-vaisselle est conçu pour être encastré sous
un comptoir et entre deux armoires adjacentes standard d’une
cuisine résidentielle.
Choisir un emplacement aussi près que possible de l’évier an que
les tuyaux d’alimentation et d’évacuation d’eau soient facilement ac-
cessibles. Pour un fonctionnement adéquat du lave-vaisselle et un
aspect esthétique agréable, vérier que l’encadrement est d’équerre
et qu’il a les dimensions indiquées sur la Figure 1 ci-dessous.
REMARQUE : si la largeur de l’ouverture de votre lave-
vaisselle est supérieure à >23 5/8 po (600mm) utilisez les
méthodes de MONTAGE PAR LE DESSUS ou LATÉRAL.
ISi la largeur de l’ouverture de votre lave-vaisselle est
inférieure à 23 5/8 po (600mm) utilisez la méthode de
MONTAGE LATÉRAL ALTERNATIF.
Si le lave-vaisselle doit être installé dans un coin de la pièce,
s’assurer qu’il y a un dégagement susant pour ouvrir la
porte. Voir la Figure 2 ci-dessous.
Après avoir trouvé l’emplacement adéquat pour installer votre
nouveau lave-vaisselle, vous devez prévoir les ouvertures
nécessaires pour permettre le passage des conduites d’eau,
d’évacuation et d’électricité. Pour éviter toute interférence
lors de l’installation du lave-vaisselle dans l’armoire, disposer
les ouvertures compte tenu des dimensions indiquées sur la
Figure 3 ci-dessous.
Ouvertures requises :
2.5″ x 2.5″ (63.5 mm) - créer les ouvertures requises pour les
connexions d’eau, d’évacuation et d’électricité sur le côté
approprié.
Vérier le
dégagement
entre la porte du
lave-vaisselle
et le mur
Plan de travail
Évitez les brûlures ou les risques de secousse électrique !
S’assurer que l’alimentation d’eau et l’alimentation électrique
sont mises à l’arrêt avant toute installation ou réparation.
Évitez les risques de décharge électrique et
d’incendie. Les câbles électriques et les tuyaux
d’alimentation d’eau ne doivent pas entrer en con-
tact les uns avec les autres.
90°
22
5
/
8
″
(575mm)
32-34¼″(813-870mm)
Avant d’encastrer le lave-vaisselle dans l’armoire, retirer le
collier de serrage à l’arrière du lave-vaisselle comme indi-
qué (Figure 4). Le collier de serrage peut être utilisé ul-
térieurement pour maintenir le tuyau de vidange en place
(Figure 8).
Sur certains modèles, il convient d’enlever le tablier de
caoutchouc sur la partie supérieure du lave-vaisselle et de
le mettre en réserve pour un usage ultérieur. Figure 5.
18
Figure 1
Figure 2
Figure 3
Figure 4
Figure 5
AVERTISSEMENT
AVERTISSEMENT
21
23
5
/
8
- 24¼
″
(600 - 616 mm)
