Votre lave-vaisselle est livré avec un panneau de plinthe
qui se compose de trois pièces (certains modèles) pour
permettre de régler la hauteur de l’appareil.
1. Positionner tout d’abord le panneau de plinthe (partie de
E) à fentes arrière sur le lave-vaisselle. Le laisser reposer
sur le sol.
2. Positionner le panneau de plinthe (partie de E) homo-
logue sur le dessus du panneau de plinthe arrière en
laissant le rebord incliné reposer contre le rebord cor-
respondant du lave-vaisselle.
3. Insérer les deux vis noires (comprises) dans les trous
prévus sur le panneau de plinthe et les visser. Utiliser les
vis fournies an d’éviter d’endommager le lave-vaisselle.
Voir la Figure 23.
4. Pour les modèles dotés d’un panneau de plinthe en trois
parties, le tablier de caoutchouc retiré précédemment
devra être remis en place à ce stade en veillant à ce
qu’il reste derrière la partie la plus éloignée du panneau
de plinthe.
5. Pour les modèles dotés d’un panneau de plinthe extérieur
(3ème pièce), faire glisser les pattes (K) fournies dans
les fentes du panneau que vous venez de monter.
6. Une fois la position correcte d’une patte de xation
établie, retirer la patte et plier la languette en métal. Voir
la Figure 24. Ceci permet de veiller à ce que le pan-
neau de plinthe ne glisse pas plus loin que nécessaire.
7. Insérer de nouveau les pattes de xation.
8. Fixer le panneau de plinthe extérieur (L) sur les pattes
de xation et visser les vis (F) fournies pour mettre
le panneau en place en veillant à ce que le tablier de
caoutchouc soit complètement dissimulé derrière le
panneau de plinthe extérieur.

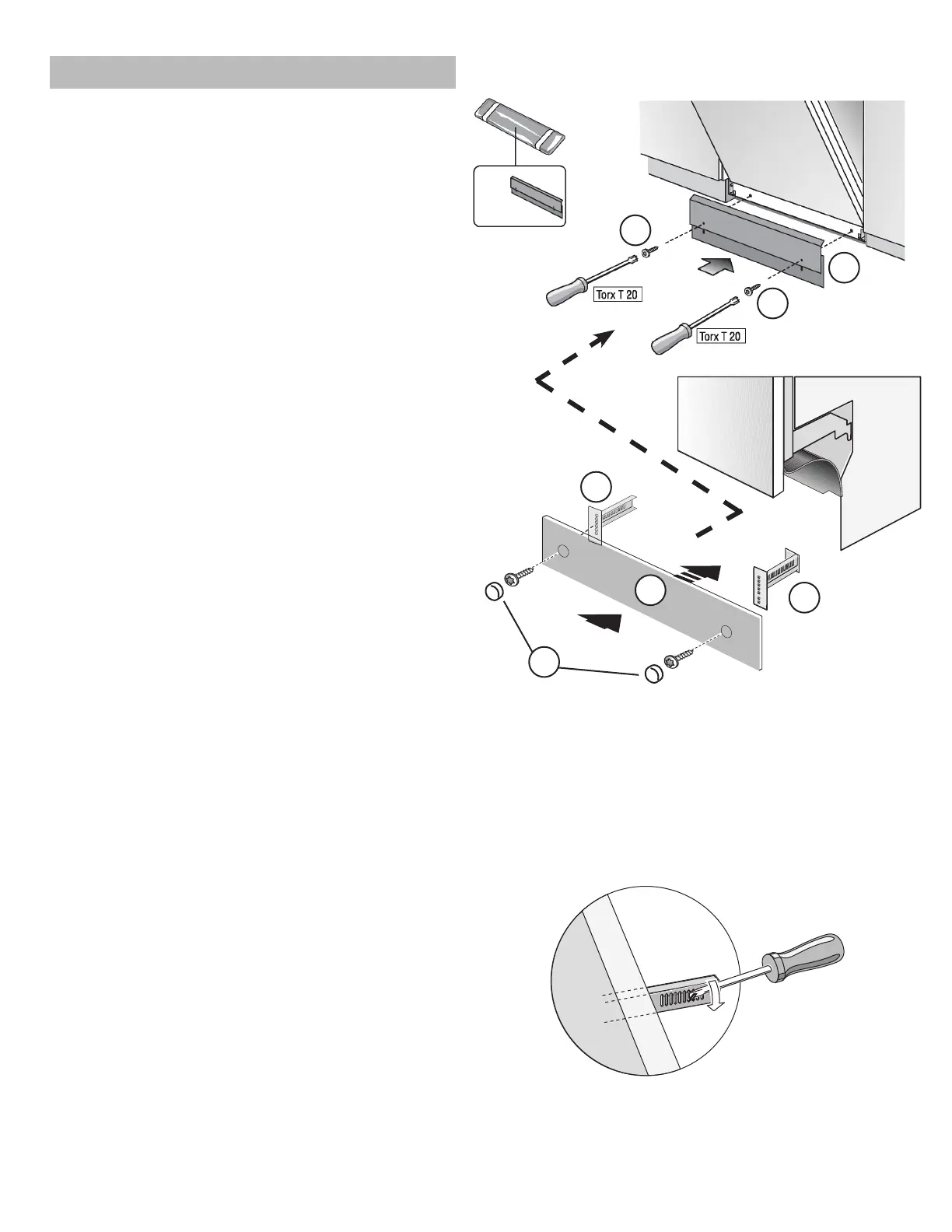

Figure 24
Fixation du panneau de plinthe
